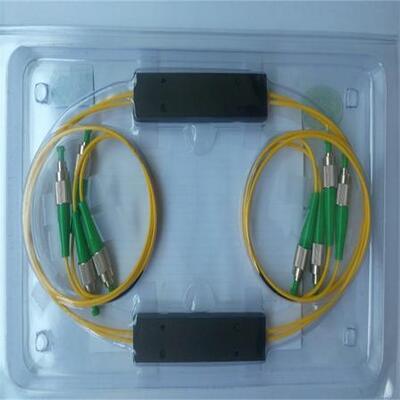

3x3 PM Σύνδεσμος λιωμένων ινών με αναλογία σύνδεσης 33/33/33 υψηλή αναλογία εξαφάνισης πόλωσης και πολλαπλές επιλογές μήκους κύματος

3x3 PM Σύνδεσμος λιωμένων ινών με αναλογία σύνδεσης 33/33/33 υψηλή αναλογία εξαφάνισης πόλωσης και πολλαπλές επιλογές μήκους κύματος

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Μούβ:	1 τεμ
τιμή:	US$188-US$688
Χρόνος παράδοσης:	2-3 εβδομαδες
Όροι πληρωμής:	T/T

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE/RoHS/ISO9001

Έγγραφο:

Κεντρικό μήκος κύματος:

780/980/1030/1064/1310/1550nm

Εύρος ζώνης λειτουργίας μήκους κύματος:

±10nm

Μέγιστη Υπερβολική Απώλεια:

1,0dB (0,8dB για 1310/1550nm)

Αναλογία εξάλειψης:

≥17dB

Αναλογία συζεύξεων:

33/33/33 ±10%

Max CW Power Handling:

0,5/1/2W

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

1000 ΤΕΜ ΤΟ Μήνα

Επισημαίνω:

33/33/33 αναλογία ζεύξης PM Fiber Splitter

Υψηλή αναλογία εξαφάνισης πόλωση διατήρηση σύνδεσης ινών

Πολλαπλές επιλογές μήκους κύματος 3x3 PM σύνδεσμος συγκόλλησης ινών

Περιγραφή του προϊόντος

Επισκόπηση προϊόντος

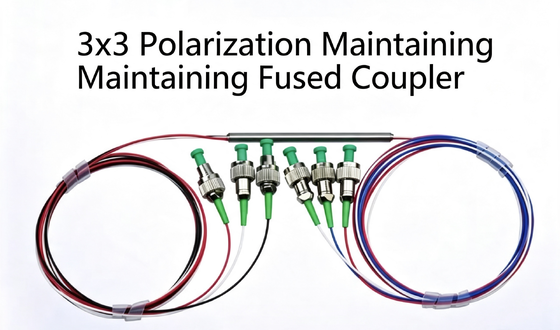

Ο 3x3 PM συνδετήρας μας είναι ένας οπτικός διαχωριστής οπτικών ινών διατήρησης πόλωσης που κατασκευάζεται από την Gezhi Photonics μέσω προηγμένης τεχνολογίας τήξης διπλής κωνικής κλίσης. Αυτός ο συνδετήρας ινών 3x3 PM χωρίζει ομοιόμορφα το φως εισόδου σε τρεις ίσες θύρες εξόδου 33/33/33%, υποστηρίζοντας πλήρως τόσο τους γρήγορους όσο και τους αργούς άξονες πόλωσης χωρίς θωράκιση άξονα. Διαθέσιμος σε πολλαπλά κοινά μήκη κύματος λέιζερ και επικοινωνιών, η συσκευή διαθέτει εξαιρετικά χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής και εξαιρετικό λόγο απόσβεσης πόλωσης, ευρέως χρησιμοποιούμενη σε συνοχή οπτικών επικοινωνιών, συστήματα παρακολούθησης ισχύος και όργανα δοκιμών ακριβείας οπτικών ινών.

Βασικά χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής & μέγιστη απώλεια υπερβολής 1.0dB
Υψηλή απώλεια επιστροφής ≥55dB
Υψηλός λόγος απόσβεσης πόλωσης ≥17dB (δοκιμάζεται στον αργό άξονα από προεπιλογή)
Ομοιόμορφη αναλογία σύζευξης 33/33/33 με ανοχή ±10%
Επιλογές πολλαπλών μηκών κύματος: 780nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm
Ονομαστική ισχύς CW: 0.5W / 1W / 2W, συσκευασία ψύκτρας για παλμική/CW υψηλής ισχύος >10W
Ευρύ εύρος θερμοκρασίας λειτουργίας -5℃ ~ +75℃
Δύο τυπικά μεγέθη συσκευασίας & προσαρμόσιμα καλώδια σύνδεσης και συνδετήρες
Και οι δύο άξονες πόλωσης πλήρως λειτουργικοί χωρίς μπλοκάρισμα

Τυπικές εφαρμογές

Συστήματα συνοχής οπτικών επικοινωνιών
Παρακολούθηση & ανίχνευση ισχύος λέιζερ
Όργανα δοκιμών ακριβείας οπτικών ινών
Συστήματα λέιζερ οπτικών ινών διατήρησης πόλωσης
Εξοπλισμός παρεμβολικής ανίχνευσης
Εργαστηριακή οπτική έρευνα

Πίνακας τεχνικών προδιαγραφών

Παράμετρος	Μονάδα	Τιμές
Τύπος		3x3
Κεντρικό μήκος κύματος	nm	780	980	1030	1064	1310	1550
Εύρος ζώνης λειτουργικού μήκους κύματος	nm	±10	±10	±10	±10	±10	±10
Μέγιστη απώλεια υπερβολής	dB	1.0	1.0	1.0	1.0	0.8	0.8
Λόγος απόσβεσης	dB	≥17	≥17	≥17	≥17	≥17	≥17
Αναλογία σύζευξης	%	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33	33/33/33
Ανοχή αναλογίας σύζευξης	%	±10	±10	±10	±10	±10	±10
Ελάχιστη απώλεια επιστροφής	dB	≥55	≥55	≥55	≥55	≥55	≥55
Μέγιστη χειρισμός ισχύος CW	W	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2	0.5 / 1 / 2
Φορτίο εφελκυσμού	N	≤5	≤5	≤5	≤5	≤5	≤5
Θερμοκρασία λειτουργίας	℃	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75	-5 ~ +75
Θερμοκρασία αποθήκευσης	℃	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85	-40 ~ +85
Τυπικό μέγεθος συσκευασίας	mm	3x60mm (γυμνή ίνα) / 4x70mm (900μm χαλαρός σωλήνας)

Σημαντικές σημειώσεις

Ο συνδετήρας PM υποστηρίζει και τους δύο άξονες πόλωσης και δεν μπορεί να μπλοκάρει κανέναν άξονα. Η τυπική δοκιμή λόγου απόσβεσης πραγματοποιείται στον αργό άξονα.

Οι παραπάνω προδιαγραφές ισχύουν για γυμνές συσκευές χωρίς συνδετήρες οπτικών ινών. Εάν είναι εξοπλισμένοι με συνδετήρες: Η απώλεια εισαγωγής αυξάνεται κατά 0.3dB, η απώλεια επιστροφής μειώνεται κατά 5dB, ο λόγος απόσβεσης μειώνεται κατά 2dB.

Για σενάρια υψηλής ισχύος άνω των 10W, είναι διαθέσιμη συσκευασία ψύκτρας κατόπιν αιτήματος.

Εάν χρησιμοποιείται για εφαρμογές παλμικού λέιζερ, παρακαλούμε να παρέχετε την ενέργεια παλμού και την κορυφαία ισχύ για προσαρμοσμένο σχεδιασμό.

Διάταξη συσκευασίας & θυρών

Τυπικό περίβλημα συνδετήρα PM 3x3 με 6 θύρες οπτικών ινών: Θύρα1, Θύρα2, Θύρα3 ως ομάδα εισόδου. Θύρα4, Θύρα5, Θύρα6 ως ομάδα εξόδου. Ο σειριακός αριθμός εκτυπώνεται σε κάθε μεταλλικό περίβλημα για ιχνηλασιμότητα.

Επεξήγηση κωδικού παραγγελίας

Μορφή μοντέλου: PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX

Θέση	Στοιχείο κωδικού	Προαιρετικός κωδικός & περιγραφή
①	Μήκος κύματος	780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = Προδιαγραφόμενο μήκος κύματος κατά παραγγελία
②	Τύπος διαμόρφωσης	33 = συνδετήρας PM τήξης 3x3
③	Τύπος ίνας	PM780 / PM980 / PM1060 / PM1300 / PM1550 S = Τύπος ίνας κατά παραγγελία
④	Χειρισμός ισχύος	0L = 0.5W 01 = 1W 02 = 2W
⑤	Διαστάσεις συσκευασίας	S3 = 3.0x60mm S4 = 4.0x70mm S = Μέγεθος συσκευασίας κατά παραγγελία
⑥	Τύπος καλωδίου σύνδεσης	00 = γυμνή ίνα 09 = 900μm χαλαρός σωλήνας
⑦	Μήκος ίνας	08 = 0.8m 10 = 1m S = Μήκος ίνας κατά παραγγελία
⑧	Τύπος συνδετήρα	FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Συνδετήρας κατά παραγγελία

Υπηρεσία προσαρμογής

Η Gezhi Photonics υποστηρίζει πλήρη προσαρμογή για συνδετήρες PM τήξης 3x3:

Προσαρμοσμένα λειτουργικά μήκη κύματος & εύρος ζώνης
Ειδική συσκευασία ψύκτρας υψηλής ισχύος για CW / παλμικά λέιζερ
Προσαρμοσμένο μήκος ίνας, τύποι συνδετήρων (FC, SC, LC κ.λπ.)
Ειδικές απαιτήσεις μεγέθους συσκευασίας και επισήμανσης
Αναφορά δοκιμής & προσαρμοσμένες παράμετροι οπτικής απόδοσης

Πληροφορίες εταιρείας

Η Gezhi Photonics Co.,Ltd είναι επαγγελματίας κατασκευαστής εξαρτημάτων οπτικών ινών διατήρησης πόλωσης, συνδετήρων τήξης, διαχωριστών οπτικών ινών και παθητικών οπτικών συσκευών. Όλοι οι συνδετήρες PM ελέγχονται αυστηρά πριν από την παράδοση, με σταθερή απόδοση για βιομηχανικούς, εργαστηριακούς και επικοινωνιακούς παγκόσμιους πελάτες.
