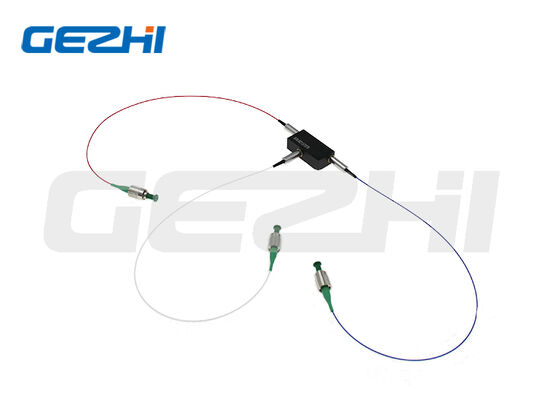

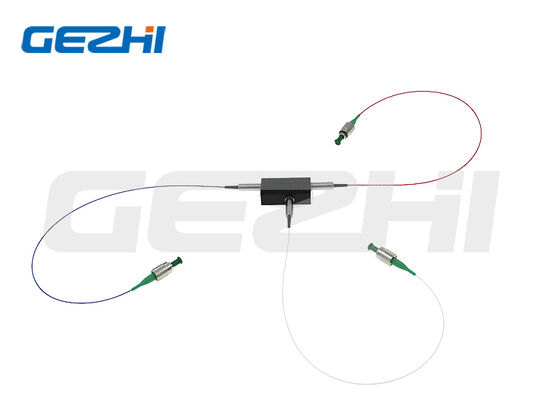

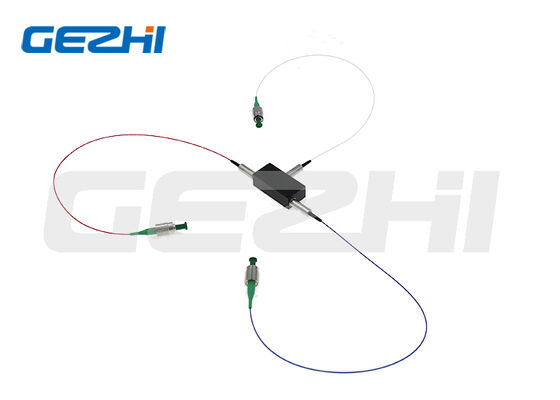

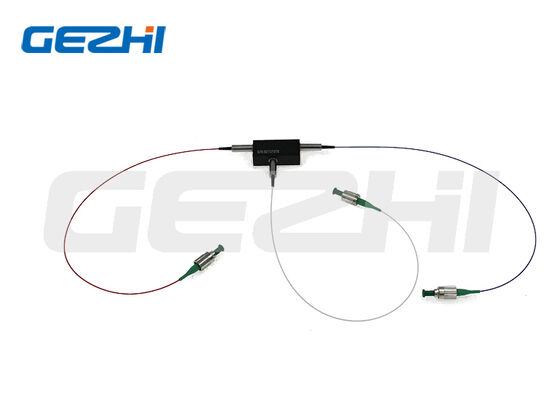

Πόλωση με βάση κρύσταλλο TGG που διατηρεί οπτικό κυκλοφορητή με υψηλή αναλογία κατάσβεσης Χαμηλή απώλεια εισαγωγής και κάλυψη μεγάλου μήκους κύματος

Πόλωση με βάση κρύσταλλο TGG που διατηρεί οπτικό κυκλοφορητή με υψηλή αναλογία κατάσβεσης Χαμηλή απώλεια εισαγωγής και κάλυψη μεγάλου μήκους κύματος

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	Οπτικός κυκλοφορητής συντήρησης πόλωσης TGG 3 θυρών
Μούβ:	1 τεμ
τιμή:	US$288-US$988
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Μήκος κύματος λειτουργίας:

532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 / 1030 / 1053 / 1064 / 1150 nm

Απώλεια εισαγωγής:

≤1,5dB (780-1150nm); ≤2,5dB (532/635/680nm)

Ελάχιστη απομόνωση:

≥20 / ≥22dB

Αναλογία εξάλειψης:

≥18dB (Τύπος Β); ≥20dB (Τύπος F)

Μέγιστη ισχύς CW:

0,5 / 5 / 10 / 20 W

Μέγεθος συσκευασίας:

70×28×26 χιλιοστά

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Περιγραφή του προϊόντος

Πολαρισμός Διατήρηση οπτικού κυκλωτή TGG βασισμένο (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm)

Επισκόπηση του προϊόντος

Η Gezhi Photonics TGG βασίζεται στην πόλωση διατηρώντας τον οπτικό κυκλωτή και υιοθετεί υψηλής απόδοσης μαγνητο-οπτικό κρύσταλλο γκάλιο γκάρνετ του τερβίου ως βασικό συστατικό.Καλύπτει ένα ευρύ φάσμα μήκους κύματος από 532nm έως 1150nm, συμπεριλαμβανομένων των κοινών ζώνων ορατού και κοντινού υπέρυθρου.

Αυτός ο κυκλωτής PM διαθέτει εξαιρετικά χαμηλή απώλεια εισαγωγής, ανώτερη απομόνωση, υψηλή αναλογία εξαφάνισης και υψηλή απώλεια επιστροφής.και δύο λειτουργικές συνθήκες στον άξονα πόλωσης (μόνο διπλός άξονας τύπου Β και αργός άξονας τύπου F). Η τυποποιημένη συμπαγή συσκευασία 70×28×26mm είναι διαθέσιμη, με πλήρως προσαρμόσιμη ίνα pigtail, μήκος ινών, τύπο συνδέσμου και ισχύ κορυφής παλμού.ιατρικά οπτικά όργανα και οπτικά συστήματα δοκιμών ακριβείας.

Βασικά χαρακτηριστικά

Χαμηλή απώλεια εισαγωγής: ≤1,5 dB για τις ζώνες 780·1150nm, ≤2,5 dB για τις ζώνες 532/635/680nm
Υψηλή απομόνωση: Ελάχιστη απομόνωση ≥ 20dB, μέγιστη απομόνωση έως ≥ 26dB
Υψηλή αναλογία εξαφάνισης: ≥18dB (τύπου Β), ≥20dB (τύπου F)
Υψηλή απώλεια επιστροφής ≥45dB, πολύ χαμηλή διασταύρωση
Καλύψη ευρέος μήκους κύματος: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150nm
Πολλαπλές επιλογές ισχύος CW: 0,5W, 5W, 10W, 20W
Δύο τρόποι ευθυγράμμισης πόλωσης: Β (και στους δύο άξονες), F (μόνο στον αργό άξονα)
Διάφορες επιλογές ινών PM: PM460, PM630, PM780, PM980, PM1060
Προαιρετική πριγκτέιλ: γυμνή ίνα / 900μm χαλαρό σωλήνα· προσαρμόσιμο μήκος ινών
Πολλαπλές επιλογές συνδέσμων: FC/UPC, FC/APC, SC/UPC, SC/APC
Ευρύ εύρος θερμοκρασίας λειτουργίας: 0°C ~ +60°C, θερμοκρασία αποθήκευσης: -10°C ~ +75°C
Υποστηρίζεται προσαρμοσμένη συσκευασία, προδιαγραφές μήκους κύματος και ισχύος παλμού

Τυπικές εφαρμογές

Αυξητές ινών και συστήματα λέιζερ ινών
Ιατρικός οπτικός εξοπλισμός και ιατρικοί λέιζερ
Οπτικά όργανα δοκιμής και μέτρησης
Οπτικά κυκλώματα με ακριβή πόλωση
Διαταραχομετρία και εργαστηριακές ερευνητικές εγκαταστάσεις

Τεχνικές προδιαγραφές

Παράμετρος	Μονάδα	Προδιαγραφές
Λειτουργικό μήκος κύματος	nm	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980
μήκος κύματος εύρος ζώνης	nm	±5 / ±10 (Αξαρτάται από το μήκος κύματος)
Απώλεια εισαγωγής	dB	≤1,5 (780·1150nm), ≤2,5 (532/635/680nm)
Ελάχιστη απομόνωση	dB	≥ 20 / ≥ 22
Πιο απομονωμένη	dB	≥ 25 / ≥ 26
Ποσοστό εξαφάνισης (τύπου Β)	dB	≥ 18
Ποσοστό εξαφάνισης (τύπου F)	dB	≥ 20
Επιστροφή απώλειας	dB	≥ 45
Διασταυρούμενη ακοή	dB	≥ 45
Δυναμική χειρισμού CW μέγιστη	W	0.5 / 5 / 10 / 20
Τράβηγμα	N	≤ 5
Θέρμανση λειτουργίας	°C	0 ~ +60
Θέρμανση αποθήκευσης	°C	-10 ~ +75
Τυπικό μέγεθος συσκευασίας	χμ	70 × 28 × 26

Σημαντικές σημειώσεις

Οι ανωτέρω προδιαγραφές ισχύουν για συσκευές χωρίς συνδέσμους.και η αναλογία εξαφάνισης θα μειωθεί κατά 2dB.

Για εφαρμογές λειτουργίας με παλμούς, ενημερώστε μας εκ των προτέρων για την ενέργεια παλμού και τη μέγιστη ισχύ, ώστε να ταιριάζει με το κατάλληλο προϊόν.

Μέγεθος

Πληροφορίες παραγγελίας

Κωδικός υποδείγματος: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX-XX-XX

Αριθμός σειράς.	Παράμετρος	Ορισμός κωδικού
①	Λιμάνι	3 = 3 θύρες
②	Διάστημα κύματος	532 / 635 / 680 / 780 / 808 / 850 / 930 / 980 S = Προσαρμοσμένο μήκος κύματος
③	Προσαρμογή άξονα	Β = Δουλεύουν και οι δύο άξονες F = Δραστηριότητα αργού άξονα, μπλοκάρισμα γρήγορου άξονα N = Τύπος μη PM
④	Διαχείριση ισχύος	0L = 0,5W 01 = 1W 10 = 10W 20 = 20W S = Προσαρμοσμένη ισχύς
⑤	Τύπος ινών	PM460 / PM630 / PM780 / PM980 / PM1060 S = Τυποποιημένη ειδική ίνα
⑥	Μέγεθος πακέτου	T2 = τυποποιημένο 70×28×26mm S = Διορθωμένο μεγέθος συσκευασίας
⑦	Τύπος χοιροουράς	00 = γυμνή ίνα 09 = 900μm χαλαρό σωλήνα
⑧	Μέγεθος ινών	08 = 0,8m 10 = 1m S = Προσαρμοσμένο μήκος
⑨	Τύπος συνδέσμου	FP = FC/UPC ΑΠ = FC/APC SP = SC/UPC SA = SC/APC S = Προσαρμοσμένος σύνδεσμος / γυμνή ίνα χωρίς σύνδεσμο
⑩	Δύναμη κορυφής παλμού	00 = συνεχές κύμα (CW) 10 = 10kW μέγιστη ισχύς 20 = 20kW μέγιστη ισχύς SS = Προσαρμοσμένη ισχύς παλμού

Πίνακας πληροφοριών συσκευασίας

Άρθρο	Λεπτομέρειες
Τύπος συσκευασίας	Ατομική τσάντα PE ή προσαρμοσμένη συσκευασία
Επιλογή ετικέτας	Ετικέτα προϊόντος / Ετικέτα OEM
Εξωτερική συσκευασία	Καρτόνι τυπικής εξαγωγής
Δείγμα υποστήριξης	Διαθέσιμο
Προμήθεια χύδην	Διαθέσιμο
