λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

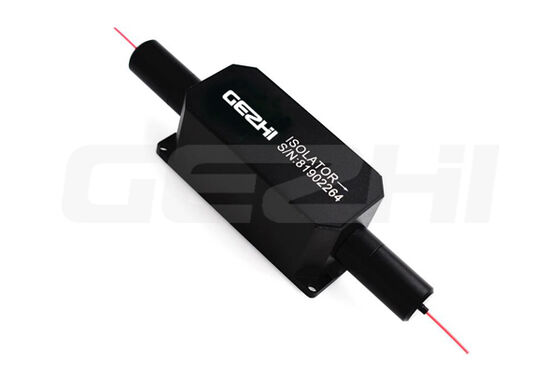

Διπλό στάδιο TGG PM οπτικό απομονωτήρα 780-1080nm με υψηλή απομόνωση για λέιζερ ινών

Name: Διπλό στάδιο TGG PM οπτικό απομονωτήρα 780-1080nm με υψηλή απομόνωση για λέιζερ ινών
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PM Dual Stage TGG PM Optical Isolator 780-1080nm
Price: 638.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	PM Dual Stage TGG PM Optical Isolator 780-1080nm
Μούβ:	1 τεμ
τιμή:	US$288-US$988
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Μήκος κύματος λειτουργίας:

780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080

Απώλεια εισαγωγής:

≤1,2 dB

Ελάχιστη απομόνωση:

≥55dB

Πιο απομονωμένη:

≥65dB

Αναλογία εξάλειψης:

≥20dB

Διάσταση πακέτου:

150×28×26 χιλιοστά

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Περιγραφή του προϊόντος

Διπλό στάδιο TGG Πολαρισμός Διατήρηση Οπτικού Απομονωτήρα 780?? 1080nm PM Πάντα Φυτικό Απομονωτήρα

Επισκόπηση του προϊόντος

Η GEZHI Photonics κατασκευάζει υψηλής απόδοσης οπτικό απομονωτή PM διπλού σταδίου TGG που καλύπτει 780nm, 808nm, 850nm, 880nm, 980nm, 1030nm, 1064nm και 1080nm.Αυτό το μικρο-οπτικό στοιχείο δύο θύρων υιοθετεί το σχέδιο ινών PM panda, επιτρέποντας την μονοκατευθυνόμενη μετάδοση του φωτός ενώ εμποδίζει αποτελεσματικά την αντανάκλαση και την αντίστροφη διάχυση.

Ο διπλός μας απομονωτής PM παρέχει πολύ χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση, υψηλή αναλογία εξαφάνισης και σταθερή μακροπρόθεσμη απόδοση, ευρέως χρησιμοποιείται σε λέιζερ ινών, ενισχυτές ινών,όργανα οπτικής δοκιμήςΤα συστήματα LAN με ίνες τηλεπικοινωνιών υποστηρίζονται για προσαρμοσμένο μήκος κύματος, τύπο ινών, σύνδεσμο και βαθμολογία ισχύος για εφαρμογές CW & pulse laser.

Βασικά χαρακτηριστικά

Δύο σταδίων TGG μαγνητο-οπτική σχεδίαση, ελάχιστη απομόνωση ≥55dB, μέγιστη απομόνωση ≥65dB
Υπερ-χαμηλή απώλεια εισαγωγής ≤1,2 dB (εκδοχή γυμνής ινών)
Υψηλός λόγος εξαφάνισης ≥20dB, απώλεια επιστροφής ≥45dB
Πολλαπλές επιλογές μήκους κύματος: 780/808/850/880/980/1030/1064/1080nm με εύρος ζώνης ±5nm
Πολλαπλές επιλογές ισχύος CW: 0,5W / 1W / 20W· διαθέσιμη προσαρμοσμένη μέγιστη ισχύς παλμού
Τυποποιημένη ίνα PM-panda: PM780, PM980, PM1060 για το ίδιο μήκος κύματος λειτουργίας
Δύο τρόποι λειτουργίας άξονα: και οι δύο άξονες / αργός άξονας περνάει, γρήγορος άξονας μπλοκάρεται
Πολλαπλές επιλογές πινγκτέιλ και συνδέσεων: γυμνή ίνα, 900um χαλαρό σωλήνα, FC/APC, FC/UPC, SC/APC, SC/UPC
Συγκινητική τυποποιημένη συσκευασία: 150×28×26mm, ευρύ εύρος θερμοκρασίας εργασίας 0~+60°C
Υψηλή αξιοπιστία, σταθερές επιδόσεις για συνεχή βιομηχανική λειτουργία

Εφαρμογές

Συστήματα λέιζερ ινών
Ενεργοποιητές οπτικών ινών
Έργα δοκιμής και μέτρησης οπτικών ινών
Σύνδεσμοι μετάδοσης με ίνες CATV
Τηλεπικοινωνίες Δίκτυα LAN με ίνες
Οπτικό εργαστήριο ευαίσθητο στην πόλωση

Τεχνικές προδιαγραφές

Παράμετρος	Μονάδα	Τυπική τιμή
Λειτουργικό μήκος κύματος	nm	780 / 808 / 850 / 880 / 980 / 1030
μήκος κύματος εύρος ζώνης	nm	±5
Απώλεια εισαγωγής (άδειες ίνες)	dB	≤ 1.2
Ελάχιστη απομόνωση	dB	≥ 55
Πιο απομονωμένη	dB	≥ 65
Ποσοστό εξαφάνισης	dB	≥ 20
Επιστροφή απώλειας	dB	≥ 45
Τύπος ινών	Επικεφαλής	PM780 / PM980 / PM1060 (μήκος κύματος αντιστοιχίας)
Δυναμική χειρισμού CW μέγιστη	W	0.5 / 1 / 20
Στάδιο	Επικεφαλής	Δύο στάδια
Τράβηγμα	N	≤ 5
Θέρμανση λειτουργίας	°C	0 ~ +60
Θέρμανση αποθήκευσης	°C	-10 ~ +75
Τυποποιημένη διάσταση συσκευασίας	χμ	150 × 28 × 26

Σημαντικές σημειώσεις

Οι συσκευές με συνδέσεις θα προσθέσουν απώλεια εισαγωγής 0,3dB, θα μειώσουν την απώλεια επιστροφής κατά 5dB και το ποσοστό εξαφάνισης κατά 2dB.
Για εφαρμογές λέιζερ παλμού, ενημερώστε μας για την ενέργεια παλμού και τη μέγιστη ισχύ για προσαρμοσμένη διαμόρφωση.

Μέγεθος

Πληροφορίες παραγγελίας

Τύπος παραγγελίας: PMISO-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX-XX-XX

Θέση κωδικού	Ορισμός	Διαθέσιμες επιλογές και εξήγηση
1	Τύπος σταδίου	D = Δύο στάδια
2	Λειτουργικό μήκος κύματος	780 / 808 / 850 / 880 / 980 / 1030 / 1064 / 1080 / S = Προσαρμοσμένο μήκος κύματος
3	Τρόπος ευθυγράμμισης άξονα	Β = Δουλεύουν και οι δύο άξονες F = Περπάτημα αργού άξονα, μπλοκάρισμα γρήγορου άξονα
4	Διαχείριση ισχύος CW	0L = 0,5W 01 = 1W 02 = 2W 10 = 10W S = Προσαρμοσμένη ονομασία ισχύος
5	Τύπος ινών PM	PM780 / PM980 / PM1060 / S = Τυποποιημένη ίνα
6	Μέγεθος συσκευασίας	Τ3 = τυποποιημένη θήκη 150×28×26 mm S = Διάσταση προσαρμοσμένης συσκευασίας
7	Προστασία της χοιροουράς	00 = γυμνή ίνα 09 = 900μm χαλαρό σωλήνα
8	Διάρκεια ουράς χοιριού από ίνες	08 = 0,8m 10 = 1m S = μήκος προσαρμοσμένο
9	Τύπος συνδέσμου	ΑΠ = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Διορθωμένος σύνδεσμος
10	Δύναμη κορυφής παλμού	00 = μόνο CW 10 = 10 kW μέγιστη ισχύς 20 = 20kW κορυφή SS = Προσαρμοσμένη μέγιστη ισχύς παλμού

Γιατί να επιλέξετε την GEZHI Photonics

Επαγγελματίας κατασκευαστής οπτικών παθητικών εξαρτημάτων με αυστηρές εργοστασιακές δοκιμές για κάθε απομονωτή
Πλήρης προσαρμογή σε μήκος κύματος, ίνα, σύνδεσμο, βαθμολογία ισχύος, διαστάσεις συσκευασίας & μήκος ινών
Γρήγορος χρόνος παράδοσης, μικρή υποστήριξη MOQ για πελάτες εργαστηρίου και έρευνας
Πλήρες τεχνικό δελτίο δεδομένων και έκθεση δοκιμής σχεδιασμού διαστάσεων που παρέχεται για κάθε αποστολή
Σταθερή παραγωγική ικανότητα μαζικής παραγωγής για παραγγελίες laser ινών και τηλεπικοινωνιών OEM
Παγκόσμια τεχνική υποστήριξη μετά την πώληση και τεχνική συμβουλευτική για την ολοκλήρωση συστημάτων

Ετικέτες:

Πόλωση με βάση κρύσταλλο TGG που διατηρεί οπτικό κυκλοφορητή με υψηλή αναλογία κατάσβεσης Χαμηλή απώλεια εισαγωγής και κάλυψη μεγάλου μήκους κύματος
