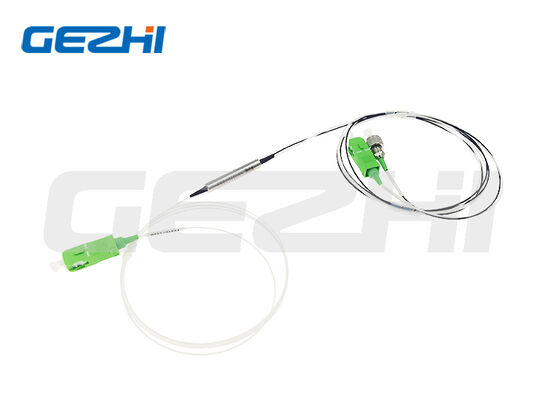

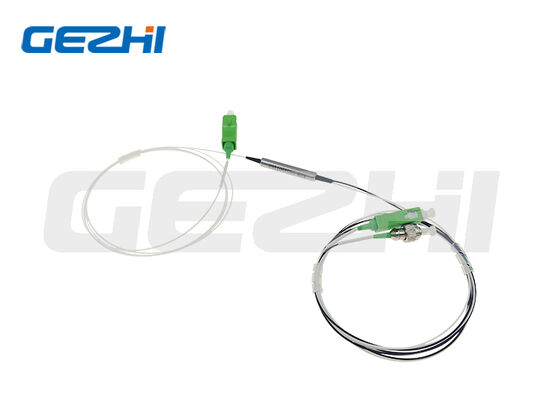

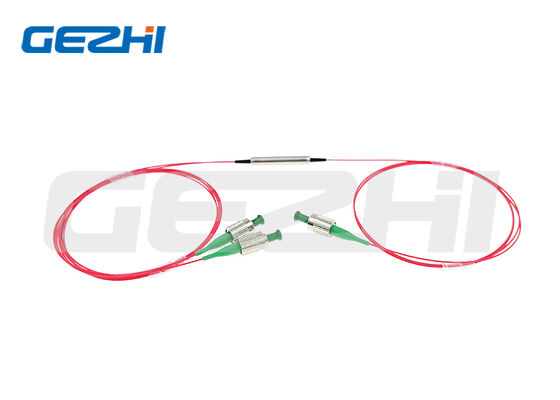

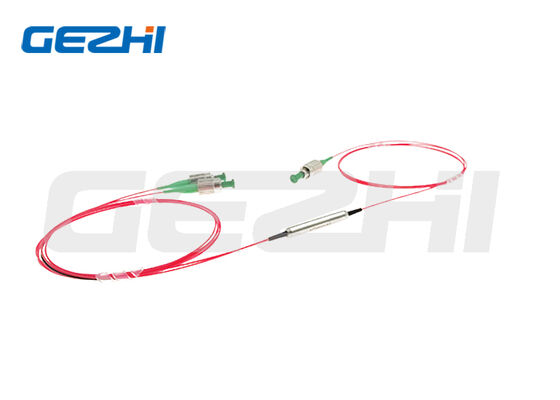

1 × 2 PM1550 DWDM συσκευή διατήρησης πόλωσης με μήκος κύματος 1550nm, χαμηλή απώλεια εισαγωγής και υψηλή αναλογία εξαφάνισης

1 × 2 PM1550 DWDM συσκευή διατήρησης πόλωσης με μήκος κύματος 1550nm, χαμηλή απώλεια εισαγωγής και υψηλή αναλογία εξαφάνισης

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	Συσκευή 1×2 PM1550 DWDM
Μούβ:	1 ΤΕΜ
τιμή:	US$288-US$988
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Έγγραφο:

Μήκος κύματος:

1550 nm

Τύπος ινών:

PM1550

Διάστιχο καναλιών:

50 GHz / 100 GHz / 200 GHz

Απώλεια εισαγωγής:

≤1,0dB / ≤0,8dB / ≤0,8dB

Αναλογία εξάλειψης:

≥20dB

Διάσταση πακέτου:

Φ5,5×35mm

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

5000 τμχ το μήνα

Επισημαίνω:

1×2 PM1550 DWDM συσκευή διατήρησης πόλωσης

Στοιχείο διατήρησης πόλωσης μήκους κύματος 1550nm

Συσκευή PM1550 DWDM χαμηλής απώλειας εισαγωγής

Περιγραφή του προϊόντος

1×2 PM1550 DWDM Polarization Maintaining DWDM Device

1. Εισαγωγή προϊόντος

Ο Πολυπλέκτης 1×2 Πόλωσης Διατήρησης Πυκνού Μήκους Κύματος (PM DWDM) είναι μια παθητική οπτική συσκευή που αναπτύχθηκε από την Gezhi Photonics για τη διατήρηση της πόλωσης. Σχεδιασμένο σε αυστηρή συμφωνία με το πρότυπο πλέγμα μήκους κύματος ITU, υιοθετεί οπτική επίστρωση ακριβείας και τεχνολογία σύζευξης ινών που διατηρεί την πόλωση για την πραγματοποίηση διαχωρισμού/συνδυασμού οπτικών σημάτων μονού καναλιού, διατηρώντας παράλληλα πλήρως την κατάσταση πόλωσης του προσπίπτοντος φωτός.

Διαθέτοντας χαμηλή απώλεια εισαγωγής, υψηλή απώλεια επιστροφής, υψηλή αναλογία κατάσβεσης και εξαιρετική σταθερότητα θερμικής μετατόπισης, το εξάρτημα υποστηρίζει τρεις τυπικές αποστάσεις καναλιών ITU: 50 GHz, 100 GHz και 200 GHz. Διαχειρίζεται ισχύ συνεχούς κύματος από 0,3W έως 5W, με προσαρμοσμένη συσκευασία ψύκτρας διαθέσιμη για εφαρμογές υψηλής ισχύος άνω των 10W. Αναπτύχθηκε ευρέως σε ευαίσθητα στην πόλωση συστήματα οπτικών επικοινωνιών, συμπεριλαμβανομένων της μετάδοσης CATV, των βασικών συστημάτων WDM και των δικτύων οπτικής πρόσβασης EPON/GPON.

2. Βασικά Χαρακτηριστικά & Τυπικές Εφαρμογές

Βασικά Χαρακτηριστικά	Τυπικές Εφαρμογές
Χαμηλή απώλεια εισαγωγής	Συστήματα Οπτικής Μετάδοσης CATV
Υψηλή απώλεια απόδοσης	Συστήματα μετάδοσης WDM πυκνού κορμού
Υψηλός λόγος εξαφάνισης	Δίκτυα παθητικής οπτικής πρόσβασης EPON / GPON
Εξαιρετική θερμική σταθερότητα τόσο για το μήκος κύματος όσο και για την απώλεια εισαγωγής	Συστήματα οπτικών δοκιμών ακριβείας που απαιτούν σταθερή πόλωση
Πολλαπλές επιλογές απόστασης καναλιών: 50 GHz / 100 GHz / 200 GHz	Συστήματα οπτικών δοκιμών ακριβείας που απαιτούν σταθερή πόλωση
Πολλαπλοί βαθμοί χειρισμού ισχύος CW. Συσκευασία ψύκτρας για χρήση υψηλής ισχύος	Συνεχής και παλμική διάσπαση/συνδυασμός δέσμης λέιζερ για βιομηχανικά σενάρια υψηλής ισχύος
Συμπαγής τυποποιημένη μεταλλική συσκευασία: Φ5,5×35mm, εύκολη για ενσωμάτωση συστήματος
Προσαρμόσιμοι συνδετήρες πλεξίδας, μήκους ινών και ινών. Διατίθενται μονάδες DWDM 1×N PM κατόπιν αιτήματος

3. Βασικές προδιαγραφές

Παράμετροι	Μονάδα	50 GHz	100 GHz	200 GHz
Διάστιχο καναλιών	GHz	50	100	200
Ζώνη πρόσβασης καναλιού (@-0,5dB)	nm	>0.1	>0,22	>0,5
Απώλεια εισαγωγής (Θύρα εισόδου)	dB	≤1,0	≤0,8	≤0,8
Απώλεια εισαγωγής (Θύρα ανάκλασης)	dB	≤0,7	≤0,5	≤0,5
Απομόνωση (Περιόδου Λιμάνι)	dB	≥25	≥25	≥25
Απομόνωση (Reflect Port)	dB	≥13	≥13	≥13
Αναλογία εξαφάνισης	dB	≥20	≥20	≥20
Απώλεια επιστροφής	dB	≥50	≥50	≥50
Θερμική σταθερότητα μήκους κύματος	nm/℃	≤0,003	≤0,003	≤0,003
Θερμική σταθερότητα απώλειας εισαγωγής	dB/℃	≤0,005	≤0,005	≤0,005
Max CW Power Handling	W	0,3 / 1 / 5 (Προαιρετικό)	0,3 / 1 / 5 (Προαιρετικό)	0,3 / 1 / 5 (Προαιρετικό)
Εφελκυστικό Φορτίο	Ν	≤5	≤5	≤5
Θερμοκρασία λειτουργίας	℃	-5 ~ +75	-5 ~ +75	-5 ~ +75
Θερμοκρασία αποθήκευσης	℃	-40 ~ +85	-40 ~ +85	-40 ~ +85
Τυπική διάσταση συσκευασίας	mm	Φ5,5×35	Φ5,5×35	Φ5,5×35

Σημειώσεις

Οι παραπάνω προδιαγραφές ισχύουν για γυμνές συσκευές χωρίς βύσματα. Εάν είναι εξοπλισμένα με βύσματα, η απώλεια εισαγωγής θα αυξηθεί κατά 0,3 dB, η απώλεια επιστροφής θα μειωθεί κατά 5 dB και η αναλογία απόσβεσης θα μειωθεί κατά 2 dB.

Το πακέτο ψύκτρας είναι διαθέσιμο για εφαρμογές με ισχύ άνω των 10W.

Για εφαρμογές παλμικού λέιζερ, ενημερώστε μας για την ενέργεια παλμού και την ισχύ αιχμής εκ των προτέρων.

Διατίθενται προσαρμοσμένες μονάδες 1×N PM DWDM. επικοινωνήστε με την Gezhi Photonics για λύσεις.

4.Πίνακας ορισμού κωδικών παραγγελίας

Μορφή μοντέλου: PMDWDM-①-②-③-④-⑤-⑥-⑦-⑧-⑨

	Προαιρετικός Κωδικός & Αντίστοιχη Περιγραφή
① Διάστημα καναλιών	050=50GHz; 100=100GHz; 200=200 GHz
② Κεντρικό μήκος κύματος	C21=1560,61nm; C23=1558,98 nm; S=Μήκος κύματος που καθορίζεται από τον πελάτη
③ Άξονας εργασίας	B=Αργός και γρήγορος άξονας λειτουργικός. F=Only Slow Axis, Fast Axis αποκλεισμένος
④ Τύπος ινών	PM1550; S=Προσαρμοσμένη ίνα
⑤ Power Handling	0L=0,3W; 01=1W; 02=2W
⑥ Διάσταση πακέτου	S1=Φ5,5×35mm; S=Προσαρμοσμένο μέγεθος συσκευασίας
⑦ Τύπος Pigtail	00=Γυμνή ίνα; 09=900μm χαλαρός σωλήνας
⑧ Μήκος ινών	08=0,8μ. 10=1m; S=Προσαρμοσμένο μήκος
⑨ Τύπος σύνδεσης	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Προσαρμοσμένη σύνδεση

5.Τύπος συσκευασίας

6.Σχετικά με εμάς

Η Gezhi Photonics Co., Ltd διαθέτει εργαστήριο λειτουργίας 1500 τετραγωνικών μέτρων, χρησιμοποιεί καθαρό, χωρίς σκόνη, τακτοποιημένο, προγραμματισμένο δωμάτιο. με τεχνική ομάδα 20 ετών που έκανε τα προϊόντα GEZHI αξιόπιστα, σταθερά και υψηλά προσόντα. Επίσης, με 160 εργαζομένους με πλήρη εμπειρία στη Γρήγορη, Αποδοτική, Εξειδικευμένη παραγωγή. Αυξάνει την χωρητικότητα των προϊόντων GEZHI, με υψηλή ποιότητα και λογική, ανταγωνιστική τιμή. Η Gezhi Photonics συνεχίζει να συνεργάζεται με διεθνείς και εθνικούς φορείς τηλεπικοινωνιών, προμηθευτή εξοπλισμού, πανεπιστήμια, επιστημονική και ερευνητική εταιρεία, καθώς και να εκμεταλλεύεται το κοινωνικό ταλέντο, τις πληροφορίες και την τεχνολογία της προς όφελος της Επιχειρηματικής Ανάπτυξης. Λόγω των εξαιρετικών υπηρεσιών μηχανικής μας, του προσαρμοσμένου σχεδιασμού, της τεχνικής υποστήριξης, της αναθεώρησης προϊόντων, της γρήγορης κατασκευής πρωτοτύπων δειγμάτων και της γρήγορης παράδοσης μαζικής παραγωγής για τους πελάτες μας, εξυπηρετούμε περισσότερες από 30 χώρες και περιοχές όπως η Ευρώπη, οι ΗΠΑ, η Νοτιοανατολική Ασία, η Μέση Ανατολή κ.λπ.

7.Το Πιστοποιητικό μας
