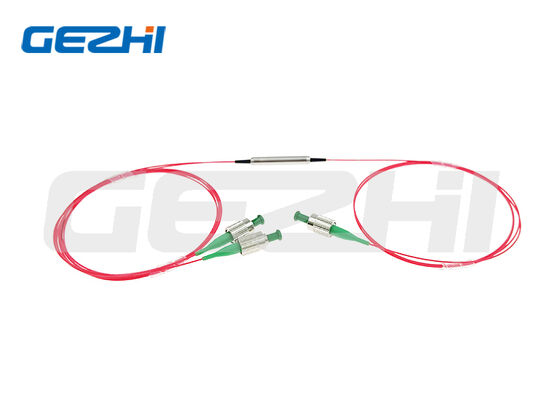

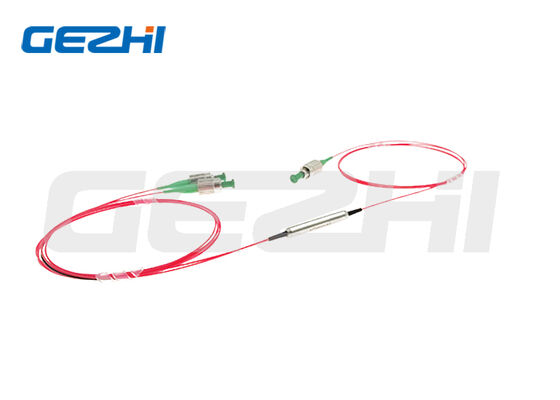

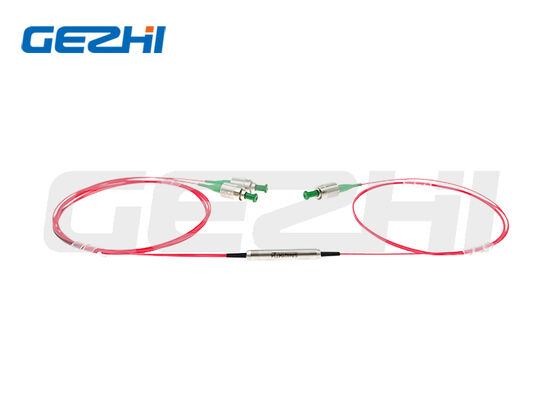

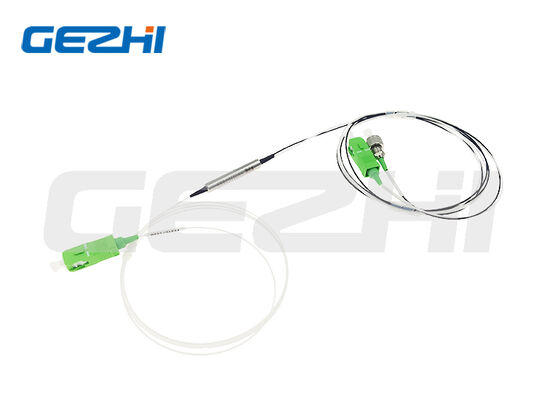

PM φίλτρο WDM πόλωση Διατήρηση WDM φίλτρο με εξαιρετικά χαμηλή απώλεια εισαγωγής υψηλή αναλογία εξαφάνισης πόλωσης και συνδυασμούς πολλαπλών μήκων κύματος

PM φίλτρο WDM πόλωση Διατήρηση WDM φίλτρο με εξαιρετικά χαμηλή απώλεια εισαγωγής υψηλή αναλογία εξαφάνισης πόλωσης και συνδυασμούς πολλαπλών μήκων κύματος

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
Μούβ:	1 τεμ
τιμή:	US$188-US$688
Χρόνος παράδοσης:	2-3 εβδομαδες
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Έγγραφο:

Απώλεια εισαγωγής:

≤0,8 dB (Θύρα διέλευσης), ≤0,5 dB (Θύρα αντανάκλασης)

Απομόνωση:

≥25~30 dB (Pass), ≥12~15 dB (Reflect)

Αναλογία εξάλειψης:

≥18~20 dB

Απώλεια επιστροφής:

≥50 dB

Max Power Handling:

0,5 / 1 / 5 W; >10W με ψύκτρα

Θερμοκρασία λειτουργίας:

-5 ~ +75 ℃

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

2000 τμχ το μήνα

Περιγραφή του προϊόντος

1Γενική εικόνα του προϊόντος

Ονομασία του προϊόντος

Φίλτρο διατήρησης πόλωσης WDM / PM Φίλτρο WDM

Κατασκευαστής

Η Gezhi Photonics Co., Ltd.

Το φίλτρο PM WDM μας είναι ένα επαγγελματικό πολλαπλασιαστή διαιρέματος μήκους κύματος που διατηρεί την πόλωση,σχεδιασμένα για τη διαίρεση/συνδυασμό δύο οπτικών σημάτων διαφορετικού μήκους κύματος σε κυκλώματα ινών που διατηρούν την πόλωσηΥποστηρίζουμε πολλαπλά συνδυασμούς κύματος για λέιζερ ινών, οπτική επικοινωνία, CATV και παθητικά οπτικά δίκτυα.Συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών.

Διαθέσιμοι συνδυασμοί μήκους κύματος

980/1030nm
980/1064nm
980/1550nm
1064/1550nm
1310/1550nm
1480/1550nm
2000/1550nm

2Βασικά χαρακτηριστικά του προϊόντος

✅ Υπερχαμηλή απώλεια εισαγωγής
✅ Υψηλή απώλεια επιστροφής ≥50dB
✅ Υψηλή αναλογία εξαφάνισης από πόλωση
✅ Σταθερό μήκος κύματος και απώλεια υπό τη διακύμανση της θερμοκρασίας
✅ Πολλαπλές επιλογές ισχύος CW: 0.5W / 1W / 5W (10W + πακέτο απορροφητήρα θερμότητας διαθέσιμο)
✅ Συμπίεση Φ5.5×35mm μεταλλική συσκευασία
✅ Προσαρμοσμένες ίνες PM, ίνες μονής λειτουργίας, μήκος αγκάθου και συνδέσεις
✅ Ευρύ εύρος θερμοκρασίας λειτουργίας -5°C ~ +75°C

3. Κύρια εφαρμογές

Σύστημα μετάδοσης οπτικών ινών CATV
Σύστημα οπτικής πολλαπλασιασμού και αποπολλαπλασιασμού WDM
Παθητικό οπτικό δίκτυο EPON / GPON
Συνδυασμός αντλίας λέιζερ ινών και διαχωρισμός σήματος
Πολωτική συντήρηση εξοπλισμού δοκιμής ινών
2μm Οπτική επικοινωνία μεσαίου υπέρυθρου (2000/1550nm μοντέλο)

4Πλήρεις τεχνικές προδιαγραφές

Τύπος προδιαγραφών

Παράμετρος	Μονάδα	Τυποποιημένη απόδοση
Απώλεια εισαγωγής λιμένα περάσματος	dB	≤0.8
Αντανακλάστε την απώλεια εισαγωγής λιμένα	dB	≤0,5 (2000/1550: ≤0,8)
Περάστε την απομόνωση @Ανακλαδώστε το μήκος κύματος	dB	≥ 25 ~ 30
Αντανάκλαση απομόνωσης @Pass Wavelength	dB	≥ 12 ~ 15
Ποσοστό εξαφάνισης	dB	≥ 18 ~ 20
Επιστροφή απώλειας	dB	≥ 50
Θερμική σταθερότητα μήκους κύματος	nm/°C	≤0.003
Τεχνολογική ανάλυση	dB/°C	≤0.005
Δυναμική χειρισμού CW Max	W	0.5 / 1 / 5; > 10W με συσκευή απορροφητή θερμότητας
Τράβηγμα	N	≤ 5
Θέρμανση λειτουργίας	°C	-5 ~ +75
Θέρμανση αποθήκευσης	°C	-40 ~ +85
Τυπικό μέγεθος συσκευασίας	χμ	Φ5,5 × 35

Πίνακας αντιστοίχισης ζώνης μήκους κύματος

Κωδικός υποδείγματος	Διάταξη διέλευσης (nm)	Διάταξη αντανάκλασης (nm)
Τ1064/R980	1020~1080	960~990
T1550/R980	1520~1580	960~990
T1550/R1064	1520~1580	1020~1080
T1550/R1310	1530~1600	1270~1350
T1550/R1480	1535~1580	1470~1490
T2000/R1550	1950~2050	1530~1570

Σημαντικές σημειώσεις

Οι παραπάνω προδιαγραφές ισχύουν για συσκευές γυμνών ινών. Εξοπλισμένες με συνδέσεις: απώλεια εισαγωγής +0.3dB, απώλεια επιστροφής -5dB, αναλογία εξαφάνισης -2dB.
Για υψηλής ισχύος άνω των 10W, η συσκευασία απορροφητήρα θερμότητας είναι υποχρεωτική.
Εφαρμογή σήματος παλμού: Παρακαλούμε παρέχετε ενέργεια παλμού και μέγιστη ισχύ για προσαρμοσμένο σχεδιασμό.

5. Παραγγελία Ερμηνεία κώδικα

Τύπος παραγγελίας: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Θέση κωδικού	Ορισμός	Προαιρετικές επιλογές
1 Συνδυασμός μήκους κύματος	Δύο ζεύγη μήκους κύματος	Το ποσό που αναφέρεται στο στοιχείο β) του παραρτήματος I του κανονισμού (ΕΕ) αριθ. 575/2013 δεν πρέπει να υπερβαίνει το ποσό που αναφέρεται στο στοιχείο β) του παραρτήματος I του κανονισμού (ΕΕ) αριθ. 575/2013.
2 Άξονας πολωμένης λειτουργίας	Σχεδιασμός άξονα πόλωσης	Β = Δουλεύουν και οι δύο άξονες· F = Μόνο αργός άξονας, μπλοκαρισμένος γρήγορος άξονας
3 Επικοινωνία και πρόσβαση με ίνες θύρας	Τύπος ινών PM	PM980 / PM1550 / PM1060 / PM1950 / S=Παραδοσιακό
4 Αντανάκλαση της ινώδους οδού	Τύπος ινών	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Custom
5 Δυναμικότητα	Μέγιστη ισχύς CW	0L=0,5W; 01=1W; 02=2W; δυνατότητα προσαρμογής μεγαλύτερης ισχύος
6 Μέγεθος συσκευασίας	Διάσταση του σπιτιού	S1=Φ5.5×35mm· S=Διαμορφωμένο μέγεθος
7 Τύπος χοιροουράς	Προστασία από ίνες	00 = γυμνή ίνα· 09 = 900μm χαλαρό σωλήνα
8 Μέγεθος ινών	μήκος της ουράς	08=0,8m; 10=1m; S=Διάταγμα μήκους
9 Τύπος συνδέσμου	Τελικός σύνδεσμος	Δοκιμαστική μονάδα για την παραγωγή ηλεκτρικών συλλέκτων

Υποστήριξη εξυπηρέτησης

Προσαρμοσμένοι συνδυασμοί μήκους κύματος πέρα από τις τυποποιημένες σειρές
Προσαρμοσμένη αντιστοίχιση ινών PM / ινών μονοτρόπου
Διάστημα ινών προσαρμοσμένο, χαλαρός σωλήνας, δομή καλωδίου
Όλες οι συνδέσεις οπτικών ινών (FC, SC, LC, ST κλπ.)
Συσκευή θερμοκηλίδας υψηλής ισχύος για λέιζερ 10W+
Ειδικός σχεδιασμός για εφαρμογή με λέιζερ παλμού

6. Διαστάσεις

PM φίλτρο WDM πόλωση Διατήρηση WDM φίλτρο με εξαιρετικά χαμηλή απώλεια εισαγωγής υψηλή αναλογία εξαφάνισης πόλωσης και συνδυασμούς πολλαπλών μήκων κύματος 0

7. Γιατί να επιλέξετε το Gezhi Photonics PM Filter WDM;

Επαγγελματίας κατασκευαστής που επικεντρώνεται σε παθητικά εξαρτήματα ινών PM για περισσότερα από χρόνια
Απαραίτητες δοκιμές οπτικής απόδοσης για τη διασφάλιση χαμηλών απωλειών και υψηλής απομόνωσης
Σταθερή θερμική απόδοση για μακροχρόνια εξωτερική και βιομηχανική χρήση
Ευέλικτη προσαρμογή για έργα λέιζερ ινών, τηλεπικοινωνιών και CATV
Ανταγωνιστική τιμή χονδρικής απευθείας στο εργοστάσιο για τις χονδρικές παραγγελίες
Γρήγορος χρόνος παράδοσης και αξιόπιστη τεχνική υποστήριξη μετά την πώληση
Πλήρες τεχνικό δελτίο δεδομένων και έκθεση δοκιμής για κάθε παρτίδα

8. Ενημερωτικά ερωτήματα

Ε: Ποια είναι η διαφορά μεταξύ PM Filter WDM και συνηθισμένου WDM;

Α: Το φίλτρο PM WDM χρησιμοποιεί ίνες που διατηρούν την πόλωση, οι οποίες μπορούν να διατηρήσουν τη γραμμική κατάσταση πόλωσης του φωτός, κατάλληλες για λέιζερ ινών, οπτικά συστήματα ευαίσθητα στην πόλωση.το συνηθισμένο WDM χρησιμοποιεί μόνο μονοδιαχείριση ινών χωρίς λειτουργία κατακράτησης πόλωσης.

Ε2: Μπορείτε να υποστηρίξετε υψηλή ισχύ πάνω από 10W;

Α: Ναι. Σχεδιάζουμε συσκευασίες απορροφητήρων θερμότητας για εφαρμογές υψηλής ισχύος άνω των 10W CW. Παρακαλούμε ενημερώστε μας για την ισχύ εργασίας κατά την έρευνα.

Ε3: Προσφέρετε εξατομικευμένα μοντέλα μήκους κύματος;

Α: Ναι. Εάν οι συνδυασμοί μας τυποποιημένου μήκους κύματος δεν μπορούν να ικανοποιήσουν την απαίτησή σας, μπορούμε να αναπτύξουμε προσαρμοσμένο μήκος κύματος PM Filter WDM σύμφωνα με τις απαιτήσεις σας.

Ε4: Ποια είναι η αύξηση της απώλειας κατά την προσθήκη συνδέσεων ινών;

Απάντηση: Οι συσκευές με συνδέσεις θα προσθέσουν απώλεια εισαγωγής 0,3dB, θα μειώσουν την απώλεια επιστροφής κατά 5dB και θα μειώσουν το ποσοστό εξαφάνισης κατά 2dB σε σύγκριση με τις εκδόσεις γυμνών ινών.

9.Η Υπηρεσία μας

Προσαρμοσμένο σχέδιο, χονδρική πώληση, παραγγελία δειγμάτων, τεχνική υποστήριξη
