| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 532nm/633nm ΠΡΩΘΥΠΟΥΡΓΟΣ οπτικός κυκλοφορητής |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

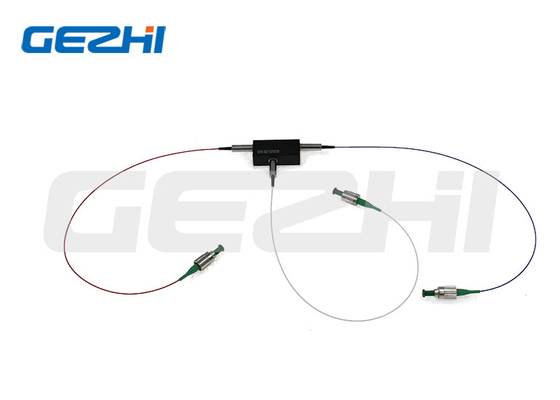

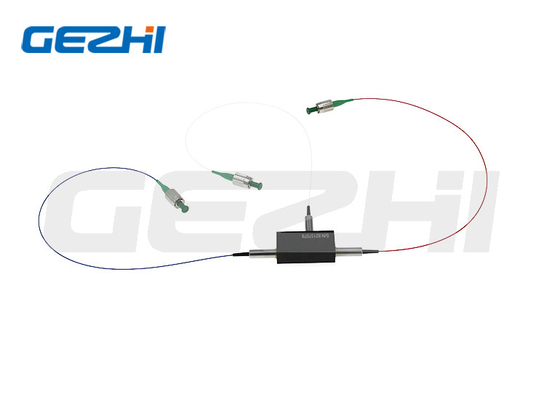

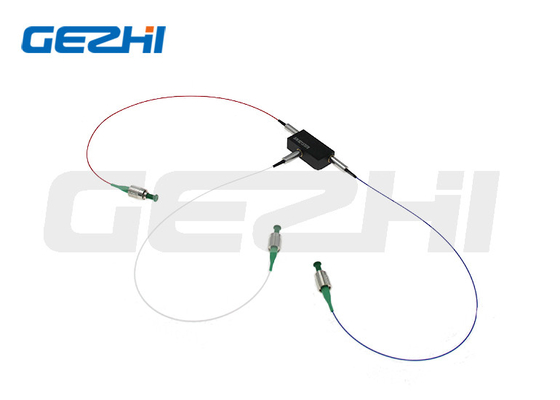

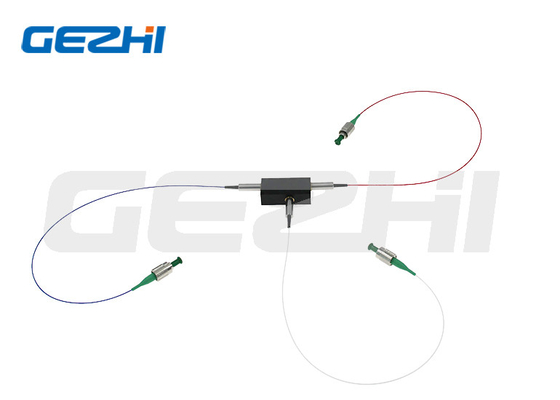

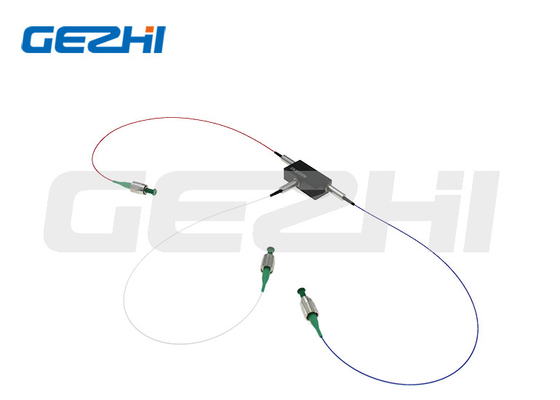

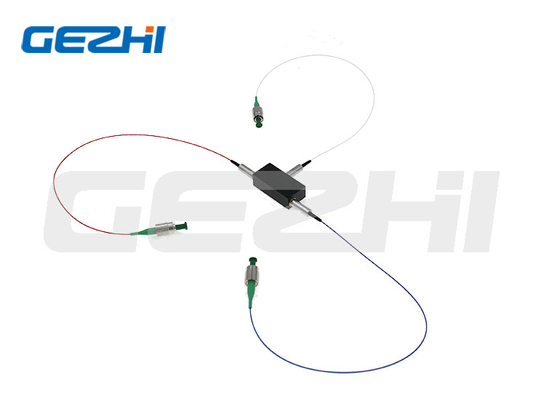

πόλωση 532nm/633nm 3Ports οπτικό κυκλοφορητικό TGG που βασίζεται που διατηρεί για τον ενισχυτή ινών
Περιγραφή προϊόντων
Ο βασισμένος στο TGG οπτικός κυκλοφορητής 532nm/633nm είναι ένα υψηλής απόδοσης τμήμα ελαφρύς-κυμάτων που καθοδηγεί τα εισερχόμενα σήματα από το λιμένα 1 στο λιμένα 2, και τον εισερχόμενο λιμένα 2 σήματα στο λιμένα 3. Χαρακτηρίζονται με τη χαμηλή απώλεια εισαγωγής, υψηλή απομόνωση, χειρισμός υψηλής δύναμης, υψηλός ΑΝΑ, υψηλή επιστροφής απώλεια, την άριστες περιβαλλοντικές σταθερότητα και αξιοπιστία. Είναι ιδανικοί για τις εφαρμογές λέιζερ και ενοργάνωσης ινών.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Υψηλή επιστροφής απώλεια
Υψηλή απομόνωση
Υψηλές σταθερότητα & αξιοπιστία
Εφαρμογές
Ενισχυτής ινών
Εξεταστικό όργανο
Αισθητήρας ινών
Ιατρικός εξοπλισμός
Προδιαγραφές
| Παράμετρος | Μονάδα | Αξία | ||
| Τύπος λιμένων | - |
3 λιμένας |
||
| Κεντρικό μήκος κύματος | NM | 532 | 633 | |
| Λειτουργούσα σειρά μήκους κύματος | NM | ±5 | ||
| Τύπος. Μέγιστη απομόνωση σε 23℃ | DB |
22 |
||
| Ελάχιστη απομόνωση σε 23℃ | DB |
20 |
||
| Τύπος. Απώλεια εισαγωγής σε 23℃ | DB |
1.6 |
||
| Μέγιστη απώλεια εισαγωγής σε 23℃ | DB |
2.0 |
||
| Ελάχιστη αναλογία εξάλειψης σε 23℃ (τύπος ΠΡΩΘΥΠΟΥΡΓΟΎ ίνα) | DB | 20 | ||
| Μέγιστη εξαρτώμενη απώλεια πόλωσης σε 23℃ (τύπος ινών SM) | DB | 0,15 | ||
| Λεπτό επιστροφής απώλειας σε 23℃ (εισόδου-εξόδου) | DB | 40 | ||
| Ελάχιστη διαγώνια συζήτηση | DB | 40 | ||
| Μέγιστη μέση οπτική δύναμη (συμπεριλαμβανομένου του λιμένα 1 & του λιμένα 2) | W | 0,5, 1, 2 | ||
| Μέγιστη μέγιστη δύναμη για το σφυγμό NS | KW | 10 ή διευκρινισμένος | ||
| Μέγιστο εκτατό φορτίο | Ν | 5 | ||
| Διάσταση συσκευασίας | χιλ. | 44x28x26 | 70x28x26 | |
| Λειτουργούσα θερμοκρασία | ℃ | +10~+50 | ||
| Θερμοκρασία αποθήκευσης | ℃ | 0~+60 | ||
1.Above οι προδιαγραφές είναι για τη συσκευή χωρίς συνδετήρα, εάν με το συνδετήρα, το IL θα είναι 0.3dB υψηλότερο, επιστροφής απώλεια με είναι μειώνουν 5dB και η αναλογία εξάλειψης θα μειώσει 2dB.
2.If υπάρχει εφαρμογή σφυγμού, παρακαλώ να είστε βέβαιος να μας ενημερώσει για την ενέργεια σφυγμού και τη μέγιστη δύναμη.
Διαστάσεις συσκευασίας
| ①Λιμένας: | 3=3port |
| ②Μήκος κύματος: | 532 633 680 780 808 850 930 980 1030 1053 1064 1150nm S=Specify |
| ③Ευθυγράμμιση άξονα: | Εργασία άξονα B=Both Άξονας F=Slow που λειτουργεί, γρήγορος άξονας που εμποδίζεται Ο τύπος N=Non-PM είναι διαθέσιμος |
| ④Δύναμη που χειρίζεται: | 0L=0.5W 01=1W 02=2W 10=10W 10=20W S=Specify |
| ⑤Τύπος ινών: | PM460 PM630 PM780 PM980 PM1060 S=Specify |
| ⑥Διαστάσεις συσκευασίας: | T2=70x28x26mm S=Specify |
| ⑦Τύπος πλεξίδων: | 00=bare ίνα 09=900um χαλαρός σωλήνας |
| ⑧Μήκος ινών: | 08=0.8m 10=1m S=Specify |
| ⑨Τύπος συνδετήρων: | FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC S=Specify |
| ⑩Μέγιστη δύναμη για το σφυγμό: | 00=Continuous κύμα, 10=10kW, 20=20kW, SS=Specified |
|
|
