| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | ΠΡΩΘΥΠΟΥΡΓΟΣ CWDM |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

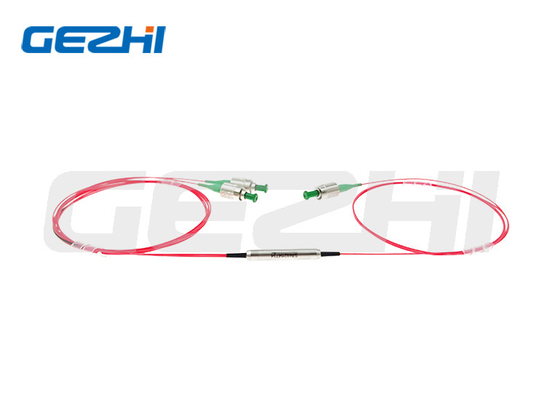

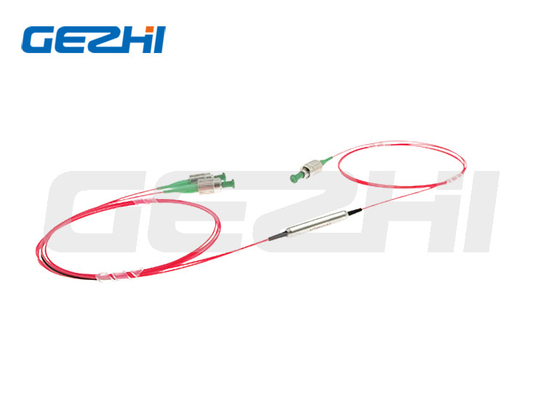

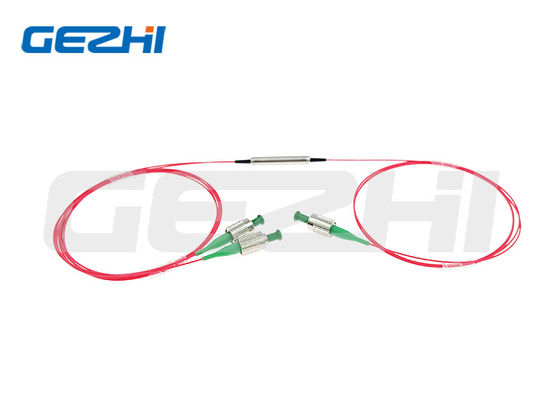

1260nm~1620nm πόλωση που διατηρεί χονδροειδές WDM για τα δίκτυα CWDM/OADM
Επισκόπηση προϊόντων
Η πόλωση που διατηρεί το φίλτρο πολυδιαυλωτών τμήματος μήκους κύματος της Κορσικής σχεδιάζεται και κατασκευάζεται στο διεθνές πρότυπο. Οι συσκευές χρησιμοποιούν το περιβαλλοντικά σταθερό φίλτρο λεπτών ταινιών και την προηγμένη τεχνολογία συσκευασίας για να επιτύχουν ευρύ passband, τη χαμηλή απώλεια εισαγωγής, την υψηλή απομόνωση καναλιών και την άριστη περιβαλλοντική σταθερότητα. Μπορούν να χρησιμοποιηθούν χωριστά για να εκτελέσουν το ενιαίο κανάλι προσθέτουν ή ρίχνουν τη λειτουργία ή μπορούν να πεφθούν απότομα στην ακολουθία για τις πολυδιαυλικές εφαρμογές στα συστήματα CWDM. Χρησιμοποιείται επίσης για να εμποδίσει έξω τα ανεπιθύμητα σήματα θορύβου στα συστήματα λέιζερ EDFAs και ινών.
Τα συστατικά χαρακτηρίζονται με την υψηλή απομόνωση, τη χαμηλή απώλεια εισαγωγής, την υψηλή αναλογία εξάλειψης, την άριστη περιβαλλοντική σταθερότητα και τη διαχειριζόμενη ικανότητα υψηλής δύναμης.
Εφαρμογή
Σύστημα CWDM
CWDM/OADM ενότητα
CWDM/OADM δίκτυα
Χαρακτηριστικό γνώρισμα
Χαμηλές απώλεια & απομόνωση εισαγωγής
Υψηλή επιστροφής απώλεια
Υψηλές αξιοπιστία & σταθερότητα
Ευρύ πλάτος μετάδοσης
Προδιαγραφές προϊόντων
| Παράμετροι | Μονάδα | Τιμές | |
| Κεντρικό μήκος κύματος | NM | ITU ή ITU+1 | |
| Λειτουργούν μήκος κύματος | NM | 1260~1460 ή 1460~1620 ή 1260~1620 | |
| Διάστημα καναλιών | NM | 20 | |
| Ελάχιστο εύρος ζώνης @λc καναλιών | NM | ±6.5 | |
| Μέγιστη λειότητα καναλιών | NM | 0,4 | |
| Μέγιστη απώλεια εισαγωγής σε 23℃ | Κανάλι μετάδοσης | DB | 0,6 |
| Κανάλι αντανάκλασης | DB | 0,4 (1260~1460 ή 1460~1620) ή 0,6 (1260~1620) | |
| Ελάχιστη απομόνωση σε 23℃ | Παρακείμενο κανάλι | DB | 30 |
| Μη-δίπλα στο κανάλι | DB | 40 | |
| Κανάλι αντανάκλασης | DB | 12 | |
| Λεπτό επιστροφής απώλειας | DB | 50 | |
| Ελάχιστη αναλογία εξάλειψης σε 23℃ | DB | 20 | |
| Μέγιστη θερμική σταθερότητα μήκους κύματος | nm/℃ | 0,003 | |
| Μέγιστη θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | 0,005 | |
| Μέγιστος χειρισμός δύναμης (CW) | MW | 500 | |
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
Με το συνδετήρα, το IL είναι 0.3dB υψηλότερο, RL είναι 5dB χαμηλότερα, και το ER είναι 2dB χαμηλότερο.
Το κλειδί συνδετήρων ευθυγραμμίζεται στον αργό άξονα.
Διαστάσεις
Διαταγή των πληροφοριών
| Pmcwdm-11-234-555-67-8-999 | |
| 11 - Κεντρικό μήκος κύματος: | 27=1270nm ή 1271nm,…, 61=1610nm ή 1611nm, SS=Specified |
| 2 - Λειτουργούν μήκος κύματος: | Κύμα F=Full (1260nm~1620nm), ημίκυμα H= (1260~1460 ή 1460~1620) |
| 3 - Τύπος λιμένων: | 3=1x2 |
| 4 - Άξονας εργασίας για το σήμα: | Άξονας B=Both που λειτουργεί, άξονας F=Fast που εμποδίζεται |
| 555 - Τύπος ινών: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Διαστάσεις συσκευασίας: | 0=φ5.5x35mm, S=Specified |
| 7 - Τύπος πλεξίδων: | γυμνή ίνα 0=250μm, χαλαρός σωλήνας 1=900μm |
| 8 - Μήκος ινών: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Τύπος συνδετήρων: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
