| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | ΠΡΩΘΥΠΟΥΡΓΟΣ FWDM |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

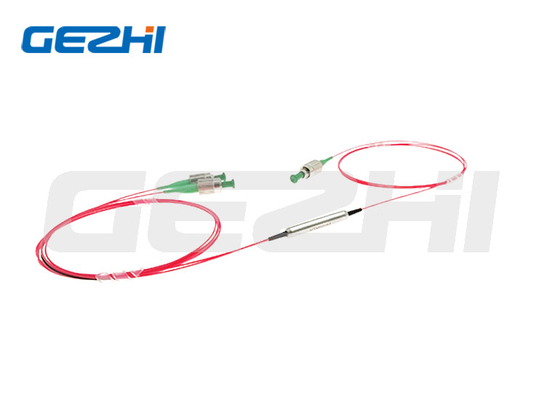

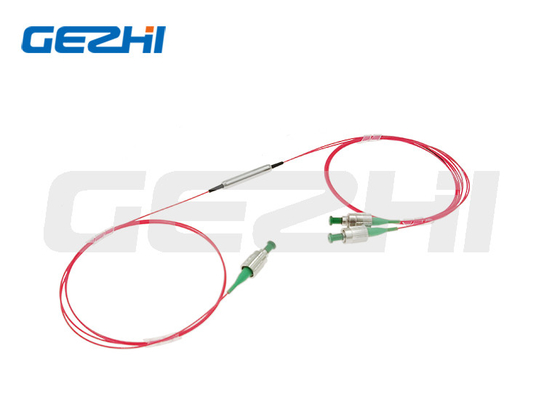

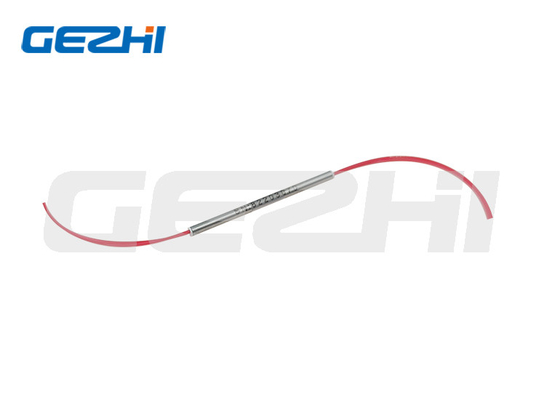

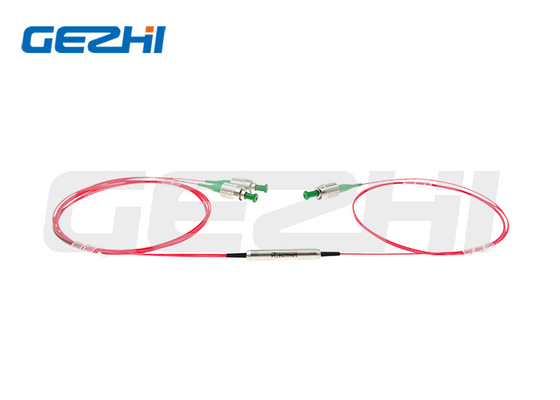

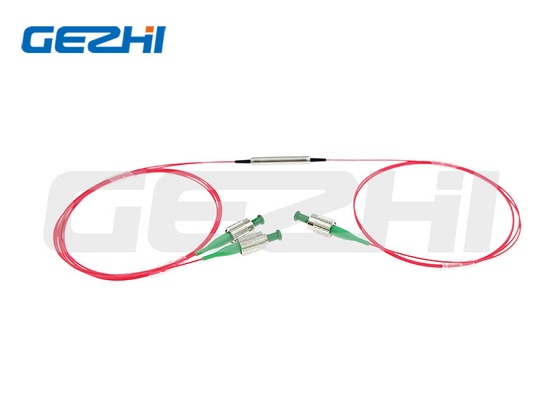

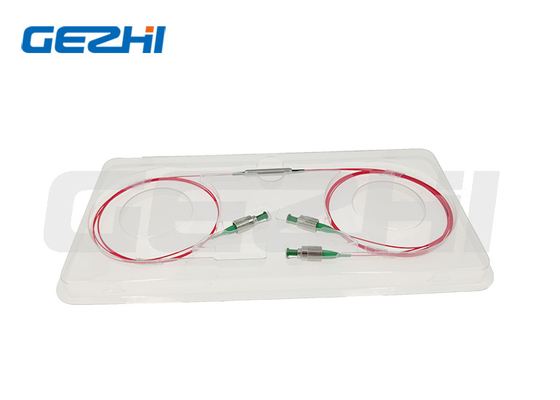

1x2 πόλωση που διατηρεί τον πολυδιαυλωτή τμήματος μήκους κύματος φίλτρων για το σύστημα CATV
Επισκόπηση προϊόντων
Η πόλωση που διατηρεί WDM φίλτρων τη σειρά παρέχει το τμήμα μήκους κύματος που πολλαπλασιάζει διατηρώντας την πόλωση σημάτων. Ο ΠΡΩΘΥΠΟΥΡΓΟΣ FWDM είναι βασισμένος στην περιβαλλοντικά σταθερή τεχνολογία φίλτρων λεπτών ταινιών και χαρακτηρίζεται με την υψηλή αναλογία εξάλειψης, τη χαμηλή απώλεια εισαγωγής, και την υψηλή επιστροφής απώλεια. Είναι ιδανικοί για WDM υψηλής ταχύτητας τα συστήματα δικτύων. Η πόλωση που διατηρεί WDM φίλτρων τη σειρά παρέχει το τμήμα μήκους κύματος που πολλαπλασιάζει διατηρώντας την πόλωση σημάτων.
Εφαρμογή
Σύστημα CATV
CWDM/DWDM ενότητα
EPON/GPON δίκτυα
Χαρακτηριστικό γνώρισμα
Χαμηλή απώλεια εισαγωγής
Υψηλή επιστροφής απώλεια
Υψηλές αξιοπιστία & σταθερότητα
Προδιαγραφές προϊόντων
| Παράμετροι | Μονάδα | Τιμές | ||||||
| Τύπος | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Μήκος κύματος μετάδοσης | NM | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Μήκος κύματος αντανάκλασης | NM | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Μέγιστη απώλεια εισαγωγής σε 23℃ |
Κανάλι μετάδοσης | DB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Κανάλι αντανάκλασης | DB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| Ελάχιστο @Reflection απομόνωσης μετάδοσης | DB | 30 | 30 | 30 | 30 | 25 | ||
| Ελάχιστο @Transmission απομόνωσης αντανάκλασης | DB | 15 | 15 | 15 | 15 | 12 | ||
| Μέγιστη λειότητα καναλιών | DB | 0,4 | ||||||
|
Ελάχιστη αναλογία εξάλειψης σε 23℃ |
Κανάλι μετάδοσης | DB | 20 | |||||
| Κανάλι αντανάκλασης | DB | 18 | ||||||
| Μέγιστη θερμική σταθερότητα μήκους κύματος | nm/℃ | 0,003 | ||||||
| Μέγιστη θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | 0,005 | ||||||
| Λεπτό επιστροφής απώλειας σε 23℃ | DB | 50 | ||||||
| Μέγιστος χειρισμός δύναμης (CW) | MW | 500 | ||||||
| Μέγιστο εκτατό φορτίο | Ν | 5 | ||||||
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 | ||||||
| Θερμοκρασία αποθήκευσης | ℃ |
-40~+85 |
||||||
Με τους συνδετήρες, το IL είναι 0.3dB υψηλότερο, RL είναι 5dB χαμηλότερα, και το ER είναι 2dB χαμηλότερο.
Το κλειδί συνδετήρων ευθυγραμμίζεται στον αργό άξονα.
Διαστάσεις
Διαταγή των πληροφοριών
| Pmfwdm-1111-23-444-555-67-8-999 | |
| 1111 - Μήκος κύματος: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Τύπος αντλιών: | F=Forward, B=Backward |
| 3 - Άξονας εργασίας για τη διαδρομή σημάτων: | Άξονας B=Both που λειτουργεί, άξονας F=Fast που εμποδίζεται |
| 444 - Τύπος ινών για τη COM & το πέρασμα: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Τύπος ινών για το REF: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Διαστάσεις συσκευασίας: | 0=φ5.5x35mm, S=Specified |
| 7 - Τύπος πλεξίδων: | 0=bare ίνα, χαλαρός σωλήνας 1=900μm |
| 8 - Μήκος ινών: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Τύπος συνδετήρων: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
