| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | ΠΡΩΘΥΠΟΥΡΓΟΣ DWDM |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

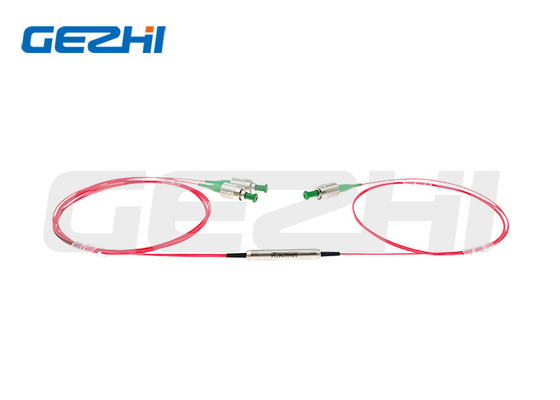

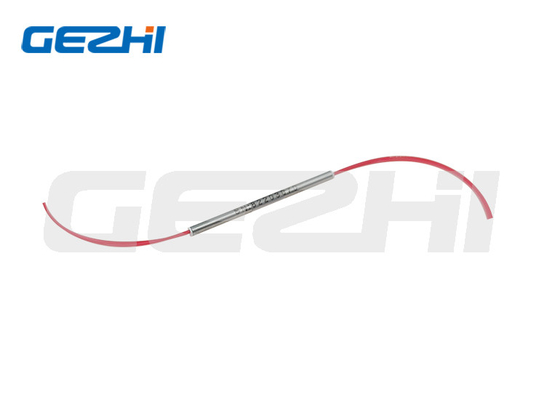

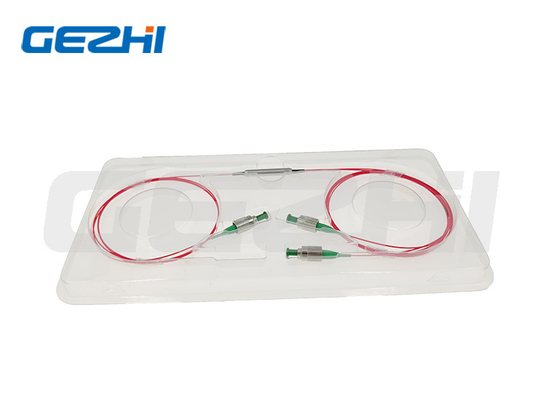

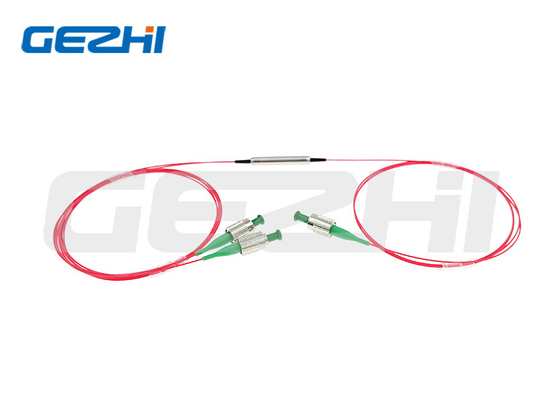

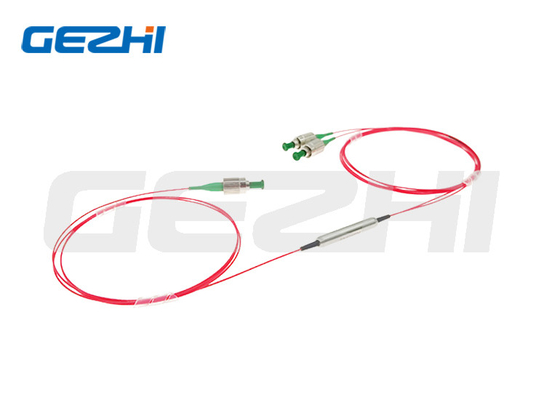

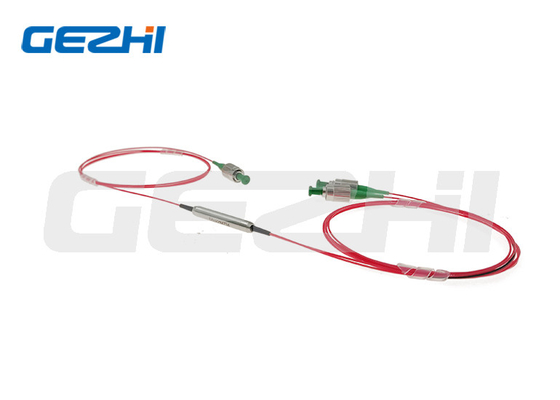

Πόλωση που διατηρεί τον πυκνό πολυδιαυλωτή τμήματος μήκους κύματος για τα δίκτυα GPON
Επισκόπηση προϊόντων
Η πόλωση Photonics Gezhi που διατηρεί την πυκνή σειρά πολυδιαυλωτών τμήματος μήκους κύματος σχεδιάζεται και κατασκευασμένος στο διεθνές πρότυπο, ο ΠΡΩΘΥΠΟΥΡΓΟΣ DWDM μπορεί να συντηρήσει την πόλωση των οπτικών σημάτων. Οι συσκευές χρησιμοποιούν τα περιβαλλοντικά σταθερά φίλτρα λεπτών ταινιών και την προηγμένη τεχνολογία συσκευασίας για να επιτύχουν ευρύ passband, χαμηλή μια απώλεια εισαγωγής, υψηλή μια απομόνωση καναλιών, άριστη περιβαλλοντική μια σταθερότητα και υψηλή μια αναλογία εξάλειψης. Η πόλωση που διατηρεί πυκνό WDM μπορεί να χρησιμοποιηθεί χωριστά για να εκτελέσει ένα ενιαίο κανάλι προσθέτει ή ρίχνει τη λειτουργία ή μπορεί να χρησιμοποιηθεί στα συστήματα DWDM και τα συστήματα αισθητήρων.
Εφαρμογή
Ενότητα DWDM
Σύστημα DWDM
Δίκτυα GPON
Συνδέσεις CATV
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Υψηλή επιστροφής απώλεια
Υψηλή απομόνωση
Υψηλές αξιοπιστία & σταθερότητα
Προδιαγραφές προϊόντων
| Παράμετροι | Μονάδα | Τιμές | ||
| Διάστημα καναλιών | Ghz | 100 | 200 | |
| Κεντρικό μήκος κύματος | NM | Πλέγμα ITU | ||
| Ακρίβεια κεντρικού μήκους κύματος | NM | ±0.05 | ±0.1 | |
| Ζώνη περασμάτων καναλιών (@-0.5dB) | NM | 0,22 | 0,5 | |
| Μέγιστη απώλεια εισαγωγής σε 23℃ | Κανάλι μετάδοσης | DB | 1.0 | 0,9 |
| Κανάλι αντανάκλασης | DB | 0,4 | 0,4 | |
| Ελάχιστη απομόνωση σε 23℃ | Παρακείμενο κανάλι | DB | 30 | 30 |
| Μη-δίπλα στο κανάλι | DB | 40 | 40 | |
| Κανάλι αντανάκλασης | DB | 12 | 12 | |
| Μέγιστη λειότητα καναλιών | DB | 0,3 | ||
| Ελάχιστη αναλογία εξάλειψης σε 23℃ | DB | 20 | ||
| Μέγιστη θερμική σταθερότητα μήκους κύματος | nm/℃ | 0,003 | ||
| Μέγιστη θερμική σταθερότητα απώλειας εισαγωγής | dB/℃ | 0,005 | ||
| Λεπτό επιστροφής απώλειας σε 23℃ | DB | 50 | ||
| Μέγιστος χειρισμός δύναμης (CW) | MW | 500 | ||
| Τύπος ινών | - | Ίνα ΠΡΩΘΥΠΟΥΡΓΟΥ Panda | ||
| Λειτουργούσα θερμοκρασία | ℃ | 0~+70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | ||
Με το συνδετήρα, το IL είναι 0.3dB υψηλότερο, RL είναι 5dB χαμηλότερα, και το ER είναι 2dB χαμηλότερο.
Το κλειδί συνδετήρων ευθυγραμμίζεται στον αργό άξονα.
Διαστάσεις
Διαταγή των πληροφοριών
| Pmdwdm-11-234-555-67-8-999 | |
| 11 - Μήκος κύματος: | 26=26CH, 27=27CH,…, 40=40CH, 41=41CH, SS=Specified |
| 2 - Διαμόρφωση: | 2=1x1, 3=1x2 |
| 3 - Διάστημα καναλιών: | 1=100G, 2=200G |
| 4 - Άξονας εργασίας: | Άξονας B=Both που λειτουργεί, άξονας F=Fast που εμποδίζεται |
| 555 - Τύπος ινών: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Διαστάσεις συσκευασίας: | 0=φ5.5x35mm, S=Specified |
| 7 - Τύπος πλεξίδων: | 0=bare ίνα, χαλαρός σωλήνας 1=900μm |
| 8 - Μήκος ινών: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Τύπος συνδετήρων: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
