| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2,2x2 λιωμένος ΠΡΩΘΥΠΟΥΡΓΟΣ συζευκτήρας |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

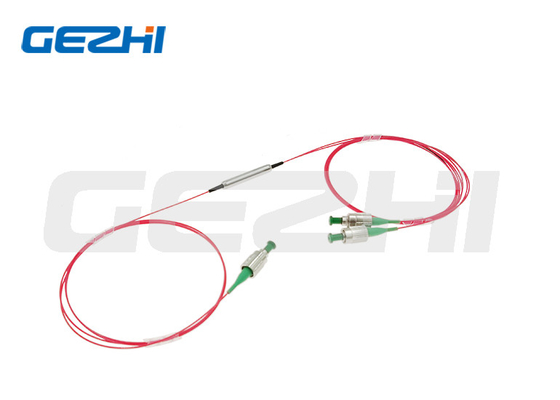

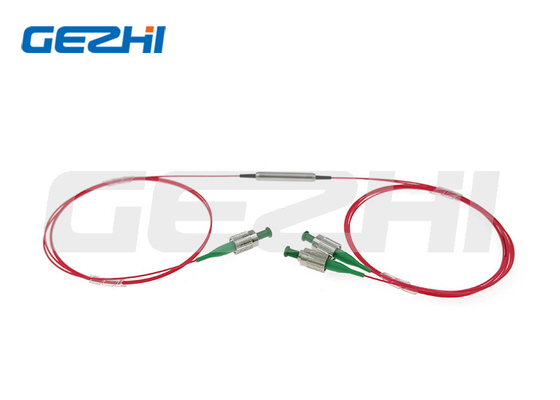

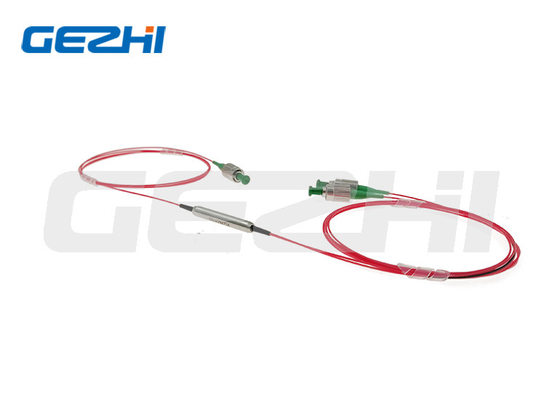

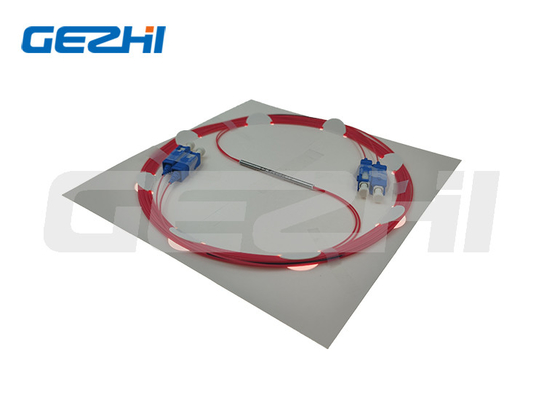

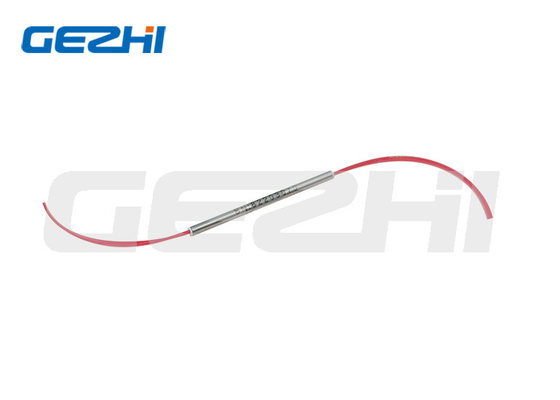

Η νέα άφιξη 1030nm, 1064nm, 1310nm, 1550nm, ΠΡΩΘΥΠΟΥΡΓΌΣ 2000nm 1x2,2x2 ελίωσε το συζευκτήρα για τον ενισχυτή ινών
Επισκόπηση προϊόντων
Σαν συστατικό ολοκληρωτή, μπορούμε να κατασκευάσουμε τα πρόσθετα συστατικά άμεσα επάνω στις ίνες συζευκτήρων. Τα παραδείγματα περιλαμβάνουν τα δυνάμενα να ξορδισθεί φίλτρα, τους μεταβλητούς εξασθενητές, ή τους κατευθυντήρες. Το Gezhi Photonics έχει την ικανότητα οι ίνες των λιωμένων θραυστών με όλους τους τυποποιημένους συνδετήρες όπως FC, το Sc, το ST, LC κ.λπ. και τελειώνει (το έξοχο PC, υπερβολικό PC, ψάρεψε το PC [APC] κ.λπ.). Από να χτίσει αυτές τις συσκευές άμεσα επάνω στο συζευκτήρα fibers.saves ο πελάτης η προστιθέμενη απώλεια δαπανών και εισαγωγής ενδιάμεσων συνδετήρων και προσαρμοστών, ή το χρόνο και το κόστος να συνδέσει τήξης. Οι άμεσα χτισμένες συσκευές είναι επίσης ο καλύτερος τρόπος να διατηρηθούν οι υψηλότερες πιθανές αναλογίες εξάλειψης πόλωσης.
Λεπτομέρειες προϊόντων
FEATURES&Application
|
Χαρακτηριστικά γνωρίσματα *Low απώλεια εισαγωγής *High επιστροφής απώλεια *High αναλογία εξάλειψης |
Εφαρμογές *Fiber ενισχυτής *Power ελεγκτικός *Fiber οπτικό όργανο |
| Παράμετροι | Μονάδα | Τιμές | |||||||||||||||
| Τύπος | / | 1x2 ή 2x2 | |||||||||||||||
| Κεντρικό μήκος κύματος | NM | 1030 | 1064 | 1310 | 1550 | 2000 | |||||||||||
| Λειτουργούσα σειρά μήκους κύματος | NM | ±20 | ±20 | ±20 | ±20 | ±15 | |||||||||||
| Μέγιστη υπερβολική απώλεια | DB | 0,5 | 0,5 | 0,4 | 0,4 | 0,6 | |||||||||||
| Αναλογία συζεύξεων βρυσών | % | 1±0.5%, 5±1.0%, 10±2.0%, και 50% | |||||||||||||||
| Απώλεια εισαγωγής | DB | IL σχετικό με την αναλογία συζεύξεων | |||||||||||||||
| Αναλογία εξάλειψης | DB | 1x2: ≥20 2x2: ≥18 | |||||||||||||||
| Επιστροφής απώλεια | DB | ≥55 | |||||||||||||||
| Ανώτατος χειρισμός δύναμης (CW) | W | 0,5, 1, ή 3 | |||||||||||||||
| Εκτατό φορτίο | Ν | ≤5 | |||||||||||||||
| Λειτουργούσα θερμοκρασία | ℃ | -5~+75 | |||||||||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||||||||||
| Διάσταση συσκευασίας | χιλ. | φ3x54mm ή φ3x60mm | |||||||||||||||
| Αναλογία ανοχή συζεύξεων | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Σημείωση: 1. ο λιωμένος ΠΡΩΘΥΠΟΥΡΓΟΣ συζευκτήρας είναι και η δύο εργασία άξονα, κανένας άξονας δεν μπορεί να εμποδιστεί η αναλογία εξάλειψης δοκιμής προεπιλογής είναι στον αργό άξονα.
Επάνω από τις προδιαγραφές είναι για τη συσκευή χωρίς συνδετήρα, εάν με το συνδετήρα, το IL θα είναι 0.3dB υψηλότερο, επιστροφής απώλεια με είναι μειώνει 5dB και η αναλογία εξάλειψης θα μειώσει 2dB.
2. Για τις εφαρμογές υψηλής δύναμης >10W, θα χρησιμοποιήσουμε heatsink τη συσκευασία
3. Εάν υπάρχει εφαρμογή σφυγμού, παρακαλώ να είστε βέβαιος να μας ενημερώσει για την ενέργεια σφυγμού και τη μέγιστη δύναμη.
Διαστάσεις
Διαταγή των πληροφοριών
Pmfbtc-xxxx-ΧΧ
| ①Μήκος κύματος: | 1030=1030nm 1064=1064nm 1310=1310nm 1550=1550nm 2000=2000nm S=Specify |
| ②Τύπος διαμόρφωσης: | 12=1x2, 22=2x2 |
| ③Αναλογία συζεύξεων: | 50=50/50 40=40/60 30=30/70 20=:20/80 10=10/90 01=1/99 S=Specify |
| ④Τύπος ινών: | PM980 PM1060 PM1300 PM1550 PM1950 S=Specify |
| ⑤Δύναμη που χειρίζεται: | 0L=0.5W 01=1W 02=2W |
| ⑥Διαστάσεις συσκευασίας: | S2=3.0x54mm S3=3.0x60mm S=Specify |
| ⑦Τύπος πλεξίδων: | 00=bare ίνα 09=900um χαλαρός σωλήνας |
| ⑧Μήκος ινών: | 08=0.8m 10=1m S=Specify |
| ⑨Τύπος συνδετήρων: | FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2,2x2 λιωμένος ΠΡΩΘΥΠΟΥΡΓΟΣ συζευκτήρας |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |

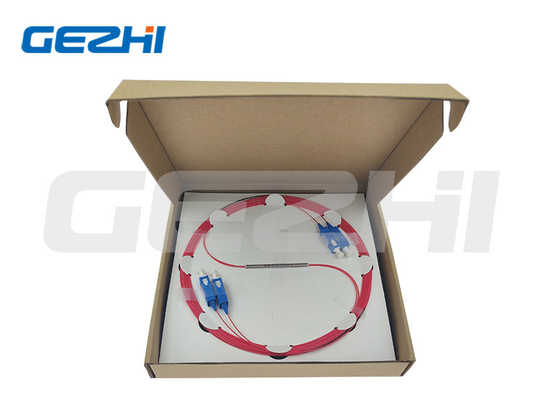

| Πληροφορίες συσκευασίας: | Κιβώτιο εγγράφου |
