| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2,2x2 πόλωση που διατηρεί το λιωμένο συζευκτήρα |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Payment Terms: | T/T, Western Union |

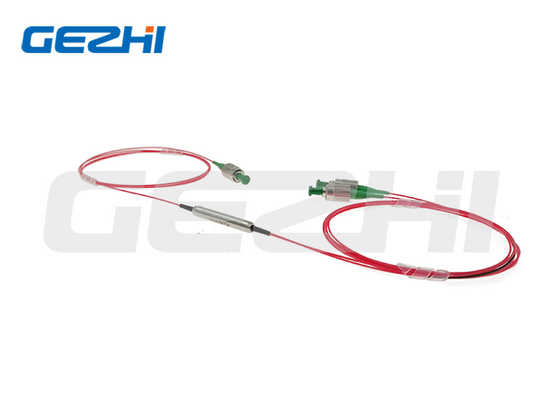

525nm, 630nm, 780nm, 850nm, πόλωση 980nm 1x2,2x2 που διατηρούν το λιωμένο συζευκτήρα οπτικών ινών
Επισκόπηση προϊόντων
1x2,2x2 η πόλωση που διατηρεί το λιωμένο συζευκτήρα οπτικών ινών χρησιμοποιεί τη μοναδικές τεχνική και την πόλωση λιωσίματος που διατηρούν την ίνα για να χτίσει την πόλωση που διατηρεί το λιωμένο τυποποιημένο συζευκτήρα (PMC). Η αναλογία συζεύξεων θα μπορούσε να επιλεχτεί σύμφωνα με το αίτημα του πελάτη. Χαρακτηρίζει τη χαμηλή υπερβολική απώλεια, το μικρό μέγεθος και την υψηλή αναλογία εξάλειψης πόλωσης. PMC χρησιμοποιείται ευρέως για τους οπτικούς αισθητήρες και το οπτικό γυροσκόπιο, οπτικός ενισχυτής.
Εφαρμογή
Ενισχυτής ινών
Έλεγχος δύναμης
Οπτικό όργανο ινών
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
Χαμηλή απώλεια εισαγωγής
Υψηλή επιστροφής απώλεια
Υψηλή αναλογία εξάλειψης
| Παράμετροι | Μονάδα | Τιμές | |||||||||||||||
| Τύπος | / | 1x2 ή 2x2 | |||||||||||||||
| Κεντρικό μήκος κύματος | NM | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Λειτουργούσα σειρά μήκους κύματος | NM | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Μέγιστη υπερβολική απώλεια | DB | 1.2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Αναλογία συζεύξεων βρυσών | % | 1±0.5%, 5±1.0%, 10±2.0%, και 50% | |||||||||||||||
| Απώλεια εισαγωγής | DB | IL σχετικό με την αναλογία συζεύξεων | |||||||||||||||
| Αναλογία εξάλειψης | DB | 1x2: ≥20 2x2: ≥18 | |||||||||||||||
| Επιστροφής απώλεια | DB | ≥55 | |||||||||||||||
| Ανώτατος χειρισμός δύναμης (CW) | W | 0,1 | 0,1 | 0,5, 1, ή 3 | 0,5, 1, ή 3 | 0,5, 1, ή 3 | |||||||||||
| Εκτατό φορτίο | Ν | ≤5 | |||||||||||||||
| Λειτουργούσα θερμοκρασία | ℃ | -5~+75 | |||||||||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||||||||||
| Διάσταση συσκευασίας | χιλ. | φ3x54mm ή φ3x60mm | |||||||||||||||
| Αναλογία ανοχή συζεύξεων | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Σημείωση: 1. ο λιωμένος ΠΡΩΘΥΠΟΥΡΓΟΣ συζευκτήρας είναι και η δύο εργασία άξονα, κανένας άξονας δεν μπορεί να εμποδιστεί η αναλογία εξάλειψης δοκιμής προεπιλογής είναι στον αργό άξονα.
Επάνω από τις προδιαγραφές είναι για τη συσκευή χωρίς συνδετήρα, εάν με το συνδετήρα, το IL θα είναι 0.3dB υψηλότερο, επιστροφής απώλεια με είναι μειώνει 5dB και η αναλογία εξάλειψης θα μειώσει 2dB.
2. Για τις εφαρμογές υψηλής δύναμης >10W, θα χρησιμοποιήσουμε heatsink τη συσκευασία
3. Εάν υπάρχει εφαρμογή σφυγμού, παρακαλώ να είστε βέβαιος να μας ενημερώσει για την ενέργεια σφυγμού και τη μέγιστη δύναμη.
Διαστάσεις
Διαταγή των πληροφοριών
Pmfbtc-xxxx-ΧΧ
| ①Μήκος κύματος: | 525=525nm 630=630nm 780=780nm 850=850nm 980=980nm S=Specify |
| ②Τύπος διαμόρφωσης: | 12=1x2, 22=2x2 |
| ③Αναλογία συζεύξεων: | 50=50/50 40=40/60 30=30/70 20=:20/80 10=10/90 01=1/99 S=Specify |
| ④Τύπος ινών: | Pm460-HP Pm630-HP PM780 PM980 S=Specify |
| ⑤Δύναμη που χειρίζεται: | 0L=0.5W 01=1W 02=2W |
| ⑥Διαστάσεις συσκευασίας: | S2=3.0x54mm S3=3.0x60mm S=Specify |
| ⑦Τύπος πλεξίδων: | 00=bare ίνα 09=900um χαλαρός σωλήνας |
| ⑧Μήκος ινών: | 08=0.8m 10=1m S=Specify |
| ⑨Τύπος συνδετήρων: | FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC S=Specify |
|
|
