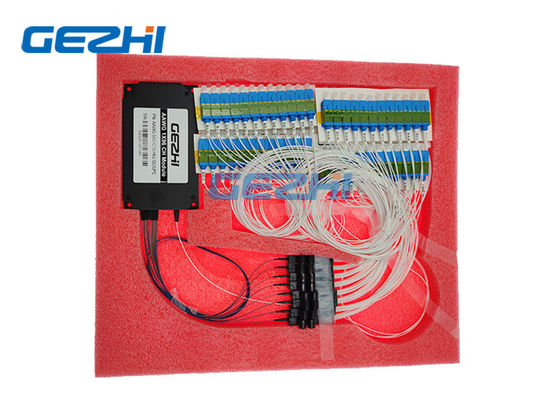

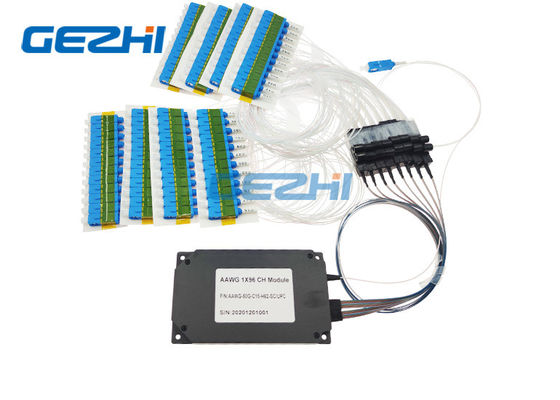

SC/UPC αθερμικές ενότητες AWG DWDM συνδετήρων 1x96 για το κέντρο δεδομένων

Name: SC/UPC αθερμικές ενότητες AWG DWDM συνδετήρων 1x96 για το κέντρο δεδομένων
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x96 AAWG
Price: 98.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Αριθμός μοντέλου:	1x96 AAWG
Μούβ:	1pc
τιμή:	Διαπραγματεύσιμα
Delivery Time:	5-8 ημέρες εργασίας
Payment Terms:	T/T, Western Union

Λεπτομέρειες

Product Description

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS ,ISO9001

Όνομα προϊόντων:

AAWG DWDM

Μήκος κύματος:

50GHz

Κανάλι:

1x96

Συνδετήρας:

SC/UPC ή προσαρμοσμένος

χαρακτηριστικό γνώρισμα:

Χαμηλή απώλεια εισαγωγής

Εφαρμογή:

Κέντρο δεδομένων

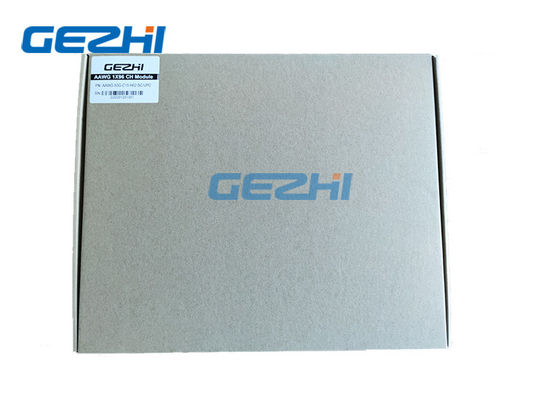

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

500pcs το μήνα

Επισημαίνω:

1x96 αθερμικό AWG DWDM

SC/UPC AWG DWDM συνδετήρων

Ενότητες AAWG DWDM

Product Description

Χαμηλές εισαγωγής ενότητες AWG DWDM απώλειας 1x96 αθερμικές

Το μήκος κύματος κιγκλιδωμάτων παρατάσσω-κυματοδηγού (AWG) πολυ/ο αποπολυπλέκτης συνδυάζει και χωρίζει τα οπτικά σήματα των διαφορετικών μηκών κύματος για τη χρήση WDM στο σύστημα. Αυτό το αθερμικό AWG 50GHz που είναι πραγματοποιημένη υψηλή επίδοση από το βελτιστοποιημένο σχέδιο και την ακριβή επεξεργασία. Μέχρι 96ch για την ολόκληρη γ-ταινία με το επίπεδης κορυφής φίλτρο η μορφή είναι διαθέσιμη. Η προσαρμοσμένη προδιαγραφή είναι διαθέσιμη όπως L-Band κ.λπ.

Η Co. GEZHI Photonics, ΕΠΕ ενότητα AAWG είναι το κύριο συστατικό των φραγμών πολυδιαυλωτών/αποπολυπλεκτών εξοπλισμού DWDM. Το AAWG επιτρέπει σε μια ευρεία σειρά θερμοκρασίας. Η ενότητα AAWG GEZHI είναι μια εξ ολοκλήρου παθητική συσκευή λόγω της παροχής της αποζημίωσης της θερμικής επέκτασης τσιπ. Η ενότητα δεν περιλαμβάνει τα συστατικά του συστήματος που ζητά τον ηλεκτρικό ανεφοδιασμό.

Χαρακτηριστικά γνωρίσματα

Χαμηλή απώλεια εισαγωγής

Υψηλή απομόνωση καναλιών

Υψηλές σταθερότητα και αξιοπιστία

Ευρεία ζώνη περασμάτων

Υψηλή ικανότητα για τις στοιχείο-πεινασμένες εφαρμογές

Με βάση την α-αθερμική τεχνολογία AWG με τις γκαουσσιανές διαμορφωμένες ζώνες περασμάτων

Εφαρμογές

Δίκτυα μετρό

Κέντρο δεδομένων

WDM δίκτυο

Εφαρμογές CATV
Τηλεπικοινωνίες

Δίκτυο πρόσβασης

Προδιαγραφή

Παράμετρος	Προδιαγραφές			Μονάδα	Σχόλιο
Παράμετρος	Λ.	Max		Μονάδα	Σχόλιο
Κανάλι εισαγωγής	1
Κανάλι παραγωγής	96				80, 96 κανάλια διαθέσιμα
Διάστημα καναλιών	50			Ghz
1dB εύρος ζώνης	0,18			NM	Τύπος Gaussion
3dB εύρος ζώνης	0,28			NM	Τύπος Gaussion
I.L			7	DB	Χειρότερη περίπτωση passband ITU
I.L UNI.			1	DB
Κυματισμός			0,7	DB	Παραλλαγή απώλειας passband ITU
PDL			0,5	DB	Μέγιστη αξία passband ITU
Παρακείμενη λογομαχία	22			DB	Χειρότερη περίπτωση passband ITU
Μη-δίπλα στη λογομαχία	27			DB	Χειρότερη περίπτωση passband ITU
Συνολική λογομαχία	20			DB	Συσσωρευτική λογομαχία όλων των άλλων καναλιών
Επιστροφής απώλεια	40			DB
Μέγιστη συνεχής οπτική δύναμη			250	MW	Μέγιστη οπτική δύναμη εισαγωγής
Χρωματική διασπορά (CD)	-20		+20	ps/nm
PMD			0,5	CP

Διάγραμμα μετάδοσης οπτικών σημάτων

LC συνδετήρας C15 50Ghz 96 ενότητα 0 PC καναλιών AAWG DWDM

Πληροφορίες διαταγής

AAWG

ΧΧ

XXX

ΧΧ

Διάστημα

Τύπος τσιπ

Αριθμός καναλιών

1$ο κανάλι

Μήκος ινών εισαγωγής

Μήκος ινών παραγωγής

In/Out συνδετήρας

Αθερμικό AWG

05=50GHz

10=100GHz

20=200GHz

F=Flat-top

G=Gaussian

32=32CH

40=40CH

48=48CH

80=80CH

96=96CH

XX=Specify

C14=C14

……

H25=H25

……

H60=H60

……

XXX=Specify

05=0.5m

10=1.0m

15=1.5m

20=2.0m

25=2.5m

XX=Specify

05=0.5m

10=1.0m

15=1.5m

20=2.0m

25=2.5m

XX=Specify

0=None

LP=LC/PC

LA=LC/APC

SP=SC/PC

SA=SC/APC

FP=FC/PC

FA=FC/APC

X=Specify
