| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 80CH AWG |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Gaussion AAWG Mux/ενότητα ενότητας 1x80CH DWDM Demux
Mux GEZHI Gaussion AAWG/demux βασισμένο στο πυρίτιο στην τεχνολογία πυριτίου, σχεδιάζεται για τις εφαρμογές διαστήματος καναλιών ITU όπου καμία ηλεκτρική δύναμη δεν απαιτείται. Αυτή η ενότητα AAWG DWDM λειτουργεί σε 50GHz χωρίζοντας κατά διαστήματα συνολικά 80 κανάλια μηκών κύματος πλέγματος DWDM ITU. Το χαμηλότερο κόστος και η υψηλή επίδοση το κάνουν την ιδανική λύση για το μετρό και τις μεγάλης απόστασης εφαρμογές DWDM. Το 96CH 50Ghz AAWG DWDM μπορεί να χρησιμοποιηθεί για να αντικαταστήσει τα παραδοσιακά προϊόντα TFF (φίλτρο λεπτών ταινιών) DWDM για τις περιπτώσεις όπου καμία δύναμη δεν είναι διαθέσιμη.
GEZHI 96ch AAWG Mux Demux είναι ένα εξελικτικό, μια υψηλή πυκνότητα και αυτόνομη παθητική οπτική μια ενότητα που ταιρίαξαν τέλεια σε SONET/SDH, τη μεταφορά PDH, τις υπηρεσίες ETHERNET στην πρόσβαση και τα οπτικά δίκτυα ακρών μετρό.
Χαρακτηριστικά γνωρίσματα
Υψηλή απομόνωση καναλιών
Υψηλές σταθερότητα και αξιοπιστία
Ευρεία ζώνη περασμάτων
Χαμηλή απώλεια εισαγωγής
Καινοτόμος χειροτεχνία για τη μέγιστη απόδοση με το υψηλό βαθμό της προστασίας
Υψηλή ικανότητα για τις στοιχείο-πεινασμένες εφαρμογές
Με βάση την α-αθερμική τεχνολογία AWG με τις γκαουσσιανές διαμορφωμένες ζώνες περασμάτων
Εφαρμογές
Δίκτυα μετρό
Κέντρο δεδομένων
Εφαρμογές CATV
Δίκτυο πρόσβασης
WDM δίκτυο
Τηλεπικοινωνίες
Προδιαγραφή
| Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
| Λ. | Max | ||||
| Κανάλι εισαγωγής | 1 | ||||
| Κανάλι παραγωγής | 96 | 80, 96 κανάλια διαθέσιμα | |||
| Διάστημα καναλιών | 50 | Ghz | |||
| 1dB εύρος ζώνης |
0,18 |
NM | Τύπος Gaussion | ||
| 3dB εύρος ζώνης |
0,28 |
NM | |||
| I.L | 7 | DB | Χειρότερη περίπτωση passband ITU | ||
| I.L UNI. | 1 | DB | |||
| Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
| PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
| Παρακείμενη λογομαχία | 22 | DB | Χειρότερη περίπτωση passband ITU | ||
| Μη-δίπλα στη λογομαχία | 27 | DB | Χειρότερη περίπτωση passband ITU | ||
| Συνολική λογομαχία | 20 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
| Επιστροφής απώλεια | 40 | DB | |||
| Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
| Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | CP | |||
Έναντι της παραδοσιακής τεχνολογίας TFF, η ενότητα GEZHI AAWG DWDM έχει τα ακόλουθα αναντικατάστατα και προφανή πλεονεκτήματα:
AAWG DWDM έχει τη θερμική σταθερότητα και τη βελτιωμένη ακρίβεια ITU-πλέγματος για τις οποίες ITU-G694.1 απαιτεί με το ευρύτερο εύρος ζώνης μετάδοσης, κατά συνέπεια μπορεί να εφαρμοστεί στις περιοχές υψηλών σημείων όπως η μεγάλη απόσταση/το σύστημα οπτικών επικοινωνιών μετρό DWDM.
Καλύτερο χαρακτηριστικό γνώρισμα PMD (< 0="">
AAWG δεν χρειάζεται τον εξωτερικό έλεγχο κυκλωμάτων. Σαν καθαρό παθητικό προϊόν, μπορεί να χρησιμοποιήσει την τεχνολογία μόνος-αποζημιώσεων για να κάνει self-adaptation τον έλεγχο για την εξωτερική θερμοκρασία.

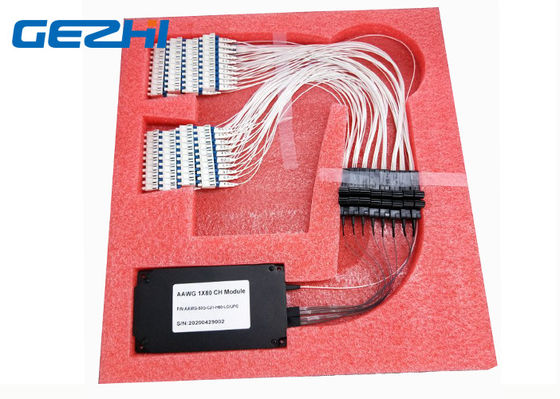

Εικόνα συσκευασίας
|
|
