| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 32ch-aawg-s |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

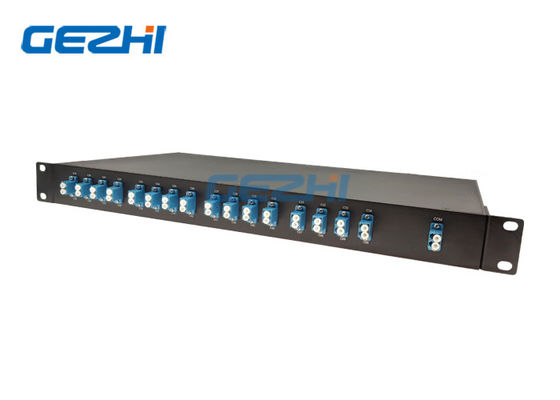

1x32 ενότητες καναλιών AAWG DWDM Rackmount
Οι ενότητες καναλιών AAWG DWDM Rackmount 1x32 του Gezhi είναι μια χαμηλή απώλεια, μια υψηλή πυκνότητα και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στο αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού με την γκαουσσιανή μονολιθική τεχνολογία. Το 1x32 διοχετεύει τις ενότητες AAWG DWDM Rackmount προσφέρει εξαιρετικά low-loss (Max: 3.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για την πρόσβαση μετρό και τις εφαρμογές κέντρων δεδομένων. αυτό το 1x32 διοχετεύει την ευκολία ενοτήτων AAWG DWDM Rackmount του χειρισμού ινών, της μακροπρόθεσμης αξιοπιστίας και της άριστης απομόνωσης καναλιών σε ένα 1U 19» Rackmount. Το 1x32 διοχετεύει τις ενότητες ενσωματωμένο Mux AAWG DWDM Rackmount σε μια μονάδα, που λειτουργεί στις ενιαίες ίνες δικτύων.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετροι | Όροι | Προδιαγραφές | Μονάδες | ||
| Ελάχιστος. | Max. | ||||
| Λειτουργούσα θερμοκρασία | Λειτουργία | -5 | 65 | Oc | |
| Λειτουργούσα υγρασία | Λειτουργία | 5 | 95 | %RH | |
| Θερμοκρασία αποθήκευσης | Non_Operating | -40 | +85 | Oc | |
| Υγρασία αποθήκευσης | Non_Operating | 5 | 95 | %RH | |
| ΟΠΤΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ | AWG ΓΚΑΟΥΣΣΙΑΝΌ AAWG | ||||
| Παράμετροι | Όρος | Specs | Μονάδες | ||
| Λ. | Τύπος | Max | |||
| Αριθμός καναλιών | 1-1×32 | ||||
| Διάστημα καναλιών αριθμού | 100GHz | 100 | Ghz | ||
| Cha. Κεντρικό μήκος κύματος | Συχνότητα ITU. | Γ – ζώνη | NM | ||
| Passband της Clear Channel | ±0.1 | NM | |||
| ΟΠΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ | |||||
| Παράμετροι | Όρος | Specs | Μονάδες | ||
| Λ. | Τύπος | Max | |||
| Σταθερότητα μήκους κύματος | Μέγιστη σειρά του λάθους μήκους κύματος όλων των καναλιών και των θερμοκρασιών στη μέση πόλωση. | ±0.05 | NM | ||
| -1 εύρος ζώνης καναλιών DB -1 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,24 | NM | ||
| -3 εύρος ζώνης καναλιών DB -3 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,43 | NM | ||
| Οπτική απώλεια εισαγωγής στο πλέγμα ITU | Ορισμένος ως η ελάχιστη μετάδοση στο μήκος κύματος ITU για όλα τα κανάλια. Για κάθε κανάλι, καθόλου θερμοκρασίες και πολώσεις. | 3.2 | 3.5 | DB | |
| Παρακείμενη απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των παρακείμενων καναλιών. | 30 | DB | ||
| Μη-παρακείμενη, απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των nonadjacent καναλιών. | 40 | DB | ||
| Συνολική απομόνωση καναλιών |
Συνολική συσσωρευτική διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU από όλα τα άλλα κανάλια, συμπεριλαμβανομένων των παρακείμενων καναλιών. |
33 | DB | ||
| Ομοιομορφία απώλειας εισαγωγής | Μέγιστη σειρά της παραλλαγής απώλειας εισαγωγής μέσα στη ITU σε όλες τα κανάλια, τις πολώσεις και τις θερμοκρασίες. | 0,8 | 1.0 | DB | |
| Κυματισμός απώλειας εισαγωγής |
Οποιαδήποτε μέγιστα και οποιαδήποτε ελάχιστα της οπτικής απώλειας απέναντι Ζώνη ITU, αποκλείοντας τα σημεία ορίου, για κάθε κανάλι σε κάθε λιμένα |
0,4 | 0,5 | DB | |
| Κατευθυντικότητα | Αναλογία της απεικονισμένης δύναμης από οποιοδήποτε κανάλι (εκτός από το κανάλι ν) στη δύναμη μέσα από το κανάλι ν εισαγωγής | 50 | DB | ||
| Οπτική επιστροφής απώλεια | Λιμένες εισαγωγής & παραγωγής | 40 | DB | ||
| Εξαρτώμενη απώλεια PDLPolarization στη ζώνη της Clear Channel | Αξία που μετριέται στη χειρότερη περίπτωση στη ζώνη ITU | 0,3 | 0,5 | DB | |
| Διασπορά τρόπου πόλωσης | 0,5 | CP | |||
| Μέγιστη οπτική δύναμη | 23 | dBm | |||
| MUXDEMUX εισόδου-εξόδου σειρά ελέγχου | -35 | +23 | dBm | ||
1x32 ενότητες καναλιών AAWG DWDM Rackmount
Διαταγή των πληροφοριών
| AWG | Χ | ΧΧ | Χ | ΧΧ | Χ | ΧΧ |
| Διάστημα καναλιών | Αριθμός καναλιών | Διαμόρφωση | 1$ο κανάλι | Τύπος συσκευασίας | In/Out συνδετήρας | |
| 1=100GHz |
32=32Channel 40=40 κανάλι 44=44 κανάλι 48=48 κανάλι
|
Ίνα S=Single Ίνα D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19» 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Το ράφι τοποθετεί
1x32 ενότητες καναλιών AAWG DWDM Rackmount
|
|
