| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x32CH-AAWG-δ |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

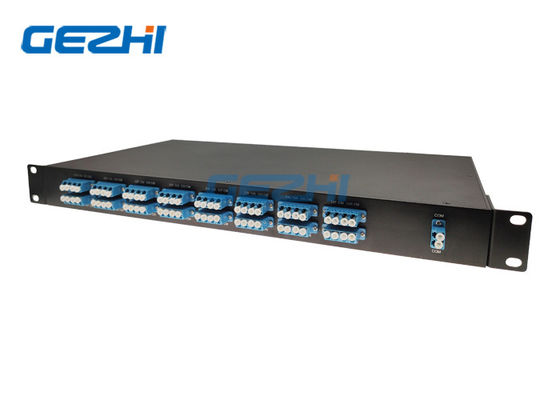

Το διπλό αθερμικό κιγκλίδωμα Mux παρατάσσω-κυματοδηγού και το ράφι Demux 1RU τοποθετούν
Το διπλό αθερμικό κιγκλίδωμα Mux παρατάσσω-κυματοδηγού του Gezhi και το ράφι Demux 1RU τοποθετούν είναι μια υψηλή πυκνότητα, μια χαμηλή απώλεια και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στο αθερμικό AWG με την γκαουσσιανή μονολιθική τεχνολογία. Το διπλό αθερμικό κιγκλίδωμα Mux παρατάσσω-κυματοδηγού και το ράφι Demux 1RU τοποθετούν τις προσφορές εξαιρετικά low-loss (Max: 3.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για την πρόσβαση μετρό και τις εφαρμογές κέντρων δεδομένων. αυτό το διπλό αθερμικό κιγκλίδωμα Mux παρατάσσω-κυματοδηγού και το ράφι Demux 1RU τοποθετούν την ευκολία του χειρισμού ινών, της μακροπρόθεσμης αξιοπιστίας και της άριστης απομόνωσης καναλιών σε ένα 1U 19» Rackmount, το οποίο είναι η ιδανική συσκευή για τα συστήματα που απαιτούν την ανώτερη απόδοση, το χαμηλότερο κόστος και τις υψηλές αριθμήσεις καναλιών. Το διπλό αθερμικό κιγκλίδωμα Mux παρατάσσω-κυματοδηγού και το ράφι Demux 1RU τοποθετούν ενσωματωμένο Mux + Demux σε μια μονάδα, που λειτουργεί σε δύο ίνες δικτύων.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή
| Παράμετροι | Όροι | Προδιαγραφές | Μονάδες | ||
| Ελάχιστος. | Max. | ||||
| Λειτουργούσα θερμοκρασία | Λειτουργία | -5 | 65 | Oc | |
| Λειτουργούσα υγρασία | Λειτουργία | 5 | 95 | %RH | |
| Θερμοκρασία αποθήκευσης | Non_Operating | -40 | +85 | Oc | |
| Υγρασία αποθήκευσης | Non_Operating | 5 | 95 | %RH | |
| ΟΠΤΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ | AWG ΓΚΑΟΥΣΣΙΑΝΌ AAWG | ||||
| Παράμετροι | Όρος | Specs | Μονάδες | ||
| Λ. | Τύπος | Max | |||
| Αριθμός καναλιών | 2-1×32 | ||||
| Διάστημα καναλιών αριθμού | 100GHz | 100 | Ghz | ||
| Cha. Κεντρικό μήκος κύματος | Συχνότητα ITU. | Γ – ζώνη | NM | ||
| Passband της Clear Channel | ±0.1 | NM | |||
| ΟΠΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ | |||||
| Παράμετροι | Όρος | Specs | Μονάδες | ||
| Λ. | Τύπος | Max | |||
| Σταθερότητα μήκους κύματος | Μέγιστη σειρά του λάθους μήκους κύματος όλων των καναλιών και των θερμοκρασιών στη μέση πόλωση. | ±0.05 | NM | ||
| -1 εύρος ζώνης καναλιών DB -1 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,24 | NM | ||
| -3 εύρος ζώνης καναλιών DB -3 DB | Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι | 0,43 | NM | ||
| Οπτική απώλεια εισαγωγής στο πλέγμα ITU | Ορισμένος ως η ελάχιστη μετάδοση στο μήκος κύματος ITU για όλα τα κανάλια. Για κάθε κανάλι, καθόλου θερμοκρασίες και πολώσεις. | 3.2 | 3.5 | DB | |
| Παρακείμενη απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των παρακείμενων καναλιών. | 30 | DB | ||
| Μη-παρακείμενη, απομόνωση καναλιών | Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των nonadjacent καναλιών. | 40 | DB | ||
| Συνολική απομόνωση καναλιών |
Συνολική συσσωρευτική διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU από όλα τα άλλα κανάλια, συμπεριλαμβανομένων των παρακείμενων καναλιών. |
33 | DB | ||
| Ομοιομορφία απώλειας εισαγωγής | Μέγιστη σειρά της παραλλαγής απώλειας εισαγωγής μέσα στη ITU σε όλες τα κανάλια, τις πολώσεις και τις θερμοκρασίες. | 0,8 | 1.0 | DB | |
| Κυματισμός απώλειας εισαγωγής |
Οποιαδήποτε μέγιστα και οποιαδήποτε ελάχιστα της οπτικής απώλειας απέναντι Ζώνη ITU, αποκλείοντας τα σημεία ορίου, για κάθε κανάλι σε κάθε λιμένα |
0,4 | 0,5 | DB | |
| Κατευθυντικότητα | Αναλογία της απεικονισμένης δύναμης από οποιοδήποτε κανάλι (εκτός από το κανάλι ν) στη δύναμη μέσα από το κανάλι ν εισαγωγής | 50 | DB | ||
| Οπτική επιστροφής απώλεια | Λιμένες εισαγωγής & παραγωγής | 40 | DB | ||
| Εξαρτώμενη απώλεια PDLPolarization στη ζώνη της Clear Channel | Αξία που μετριέται στη χειρότερη περίπτωση στη ζώνη ITU | 0,3 | 0,5 | DB | |
| Διασπορά τρόπου πόλωσης | 0,5 | CP | |||
| Μέγιστη οπτική δύναμη | 23 | dBm | |||
| MUXDEMUX εισόδου-εξόδου σειρά ελέγχου | -35 | +23 | dBm | ||
Διαταγή των πληροφοριών
| AWG | Χ | ΧΧ | Χ | ΧΧ | Χ | ΧΧ |
| Διάστημα καναλιών | Αριθμός καναλιών | Διαμόρφωση | 1$ο κανάλι | Τύπος συσκευασίας | In/Out συνδετήρας | |
| 1=100GHz |
32=32Channel 40=40 κανάλι 44=44 κανάλι 48=48 κανάλι
|
Ίνα S=Single Ίνα D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19» 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
πλαίσιο 32Channels AAWG DWDM 19 «1U
