Διπλό κιγκλίδωμα κυματοδηγού ινών 40CH AAWG αθερμικό παραταγμένο

Name: Διπλό κιγκλίδωμα κυματοδηγού ινών 40CH AAWG αθερμικό παραταγμένο
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40ch-aawg-δ
Price: 98.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	40ch-aawg-δ
Μούβ:	1PC
τιμή:	Διαπραγματεύσιμα
Delivery Time:	5-8 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS ,ISO9001

Όνομα προϊόντων:

40CH AAWG

Μήκος κύματος:

C20 σε C59

Κανάλι:

40CH

Συνδετήρας:

LC/UPC προσαρμοστής

Συσκευασία:

Ράφι αυτόνομου 1U 19»

Εφαρμογή:

Δίκτυα έλξης Llong

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

100000Channel το μήνα

Επισημαίνω:

40CH AAWG DWDM MUX

πολυδιαυλωτής 40CH AAWG

Αποπολυπλέκτης πολυδιαυλωτών

Περιγραφή του προϊόντος

40CH αθερμικός παραταγμένος κυματοδηγός που ξύνει το διπλούς πολυδιαυλωτή και τον αποπολυπλέκτη ινών

40ch Mux Demux AAWG του Gezhi είναι μια υψηλή πυκνότητα, μια χαμηλή απώλεια και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στην αθερμική τεχνολογία AWG με την γκαουσσιανή μονολιθική τεχνολογία. Η ενότητα 40-καναλιών AAWG προσφέρει μια εξαιρετικά low-loss (κάτω από 4.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για τα κέντρα δεδομένων και τις εφαρμογές πρόσβασης μετρό. αυτό το αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού 40CH παρέχει την ευκολία του χειρισμού ινών, της άριστης απομόνωσης καναλιών, και της μακροπρόθεσμης αξιοπιστίας σε ένα ράφι πλαισίων 19» 1U, το οποίο είναι η ιδανική συσκευή για τα συστήματα που απαιτούν την ανώτερη απόδοση, τις υψηλές αριθμήσεις καναλιών και το χαμηλότερο κόστος. Από κοινού με τους ενισχυτές και τους αναμεταδότες, το αθερμικό παραταγμένο κιγκλίδωμα κυματοδηγού 40ch υποστηρίζει ένα ευρύ φάσμα των αρχιτεκτονικών από το απλό σημείο για να δείξει τις ενισχυμένες διαμορφώσεις δαχτυλιδιών.

Χαρακτηριστικά γνωρίσματα

Απολύτως παθητικός, κανένα power& ψύξη που απαιτείται καμία

Υψηλή απομόνωση καναλιών για την αυξανόμενη αξιοπιστία

Ενσωματωμένα Mux και Demux σε μια μονάδα, που λειτουργεί σε δύο ίνες δικτύων

Υπερβολικά χαμηλή απώλεια εισαγωγής για την ενισχυμένες απόσταση και την απόδοση

Εφαρμογές

Βασισμένο WDM ADM

Επεξεργασία οπτικού σήματος

WDM μετάδοση

Εκλεκτική δρομολόγηση μήκους κύματος

Μετρό και μεγάλης απόστασης δίκτυα

Προδιαγραφή

Παράμετροι	Όροι	Προδιαγραφές			Μονάδες
Παράμετροι	Όροι	Ελάχιστος.	Max.
Λειτουργούσα θερμοκρασία	Λειτουργία	-5	65		Oc
Λειτουργούσα υγρασία	Λειτουργία	5	95		%RH
Θερμοκρασία αποθήκευσης	Non_Operating	-40	+85		Oc
Υγρασία αποθήκευσης	Non_Operating	5	95		%RH
*ΟΠΤΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ*	*AWG ΓΚΑΟΥΣΣΙΑΝΌ AAWG*
Παράμετροι	Όρος	Specs			Μονάδες
Παράμετροι	Όρος	Λ.	Τύπος	Max
Αριθμός καναλιών			2-1×40
Διάστημα καναλιών αριθμού	100GHz		100		Ghz
Cha. Κεντρικό μήκος κύματος	Συχνότητα ITU.		Γ – ζώνη		NM
Passband της Clear Channel			±0.1		NM

*ΟΠΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ*
Παράμετροι	Όρος	Specs			Μονάδες
Παράμετροι	Όρος	Λ.	Τύπος	Max
Σταθερότητα μήκους κύματος	Μέγιστη σειρά του λάθους μήκους κύματος όλων των καναλιών και των θερμοκρασιών στη μέση πόλωση.		±0.05		NM
-1 εύρος ζώνης καναλιών DB -1 DB	Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι	0,24			NM
-3 εύρος ζώνης καναλιών DB -3 DB	Εύρος ζώνης καθαρών καναλιών που καθορίζεται από passband τη μορφή. Για κάθε κανάλι	0,43			NM
Οπτική απώλεια εισαγωγής στο πλέγμα ITU	Ορισμένος ως η ελάχιστη μετάδοση στο μήκος κύματος ITU για όλα τα κανάλια. Για κάθε κανάλι, καθόλου θερμοκρασίες και πολώσεις.		3.5	4.5	DB
Παρακείμενη απομόνωση καναλιών	Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των παρακείμενων καναλιών.	30			DB
Μη-παρακείμενη, απομόνωση καναλιών	Διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU των nonadjacent καναλιών.	40			DB
Συνολική απομόνωση καναλιών	Συνολική συσσωρευτική διαφορά απώλειας εισαγωγής από τη μέση μετάδοση στο μήκος κύματος πλέγματος ITU στην υψηλότερη δύναμη, όλες οι πολώσεις, μέσα στη ζώνη ITU από όλα τα άλλα κανάλια, συμπεριλαμβανομένων των παρακείμενων καναλιών.	33			DB
Ομοιομορφία απώλειας εισαγωγής	Μέγιστη σειρά της παραλλαγής απώλειας εισαγωγής μέσα στη ITU σε όλες τα κανάλια, τις πολώσεις και τις θερμοκρασίες.		0,8	1.0	DB
Κυματισμός απώλειας εισαγωγής	Οποιαδήποτε μέγιστα και οποιαδήποτε ελάχιστα της οπτικής απώλειας απέναντι Ζώνη ITU, αποκλείοντας τα σημεία ορίου, για κάθε κανάλι σε κάθε λιμένα		0,4	0,5	DB
Κατευθυντικότητα	Αναλογία της απεικονισμένης δύναμης από οποιοδήποτε κανάλι (εκτός από το κανάλι ν) στη δύναμη μέσα από το κανάλι ν εισαγωγής	50			DB
Οπτική επιστροφής απώλεια	Λιμένες εισαγωγής & παραγωγής	40			DB
Εξαρτώμενη απώλεια PDLPolarization στη ζώνη της Clear Channel	Αξία που μετριέται στη χειρότερη περίπτωση στη ζώνη ITU		0,3	0,5	DB
Διασπορά τρόπου πόλωσης				0,5	CP
Μέγιστη οπτική δύναμη				23	dBm
MUXDEMUX εισόδου-εξόδου σειρά ελέγχου		-35		+23	dBm

Διαταγή των πληροφοριών

AWG

ΧΧ

Διάστημα καναλιών

Αριθμός καναλιών

Διαμόρφωση

1$ο κανάλι

Τύπος συσκευασίας

In/Out συνδετήρας

1=100GHz

32=32Channel

40=40 κανάλι

44=44 κανάλι

48=48 κανάλι

Ίνα S=Single

Ίνα D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19» 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

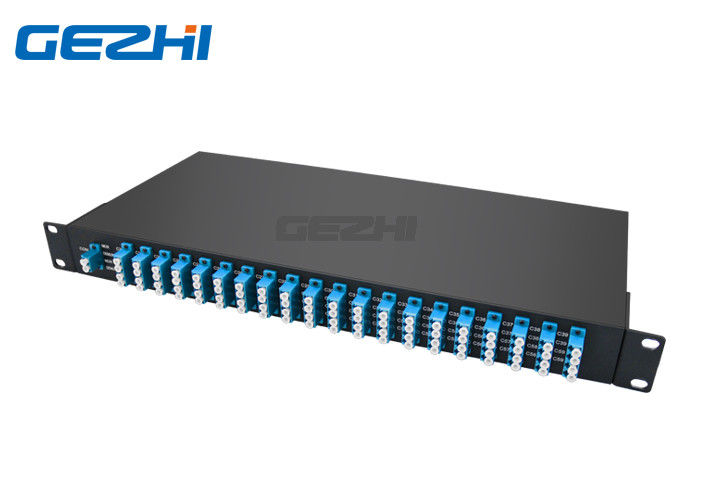

40CH αθερμικός παραταγμένος κυματοδηγός που ξύνει τη διπλή ίνα

Διπλό κιγκλίδωμα κυματοδηγού ινών 40CH AAWG αθερμικό παραταγμένο 0
