| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 96CH AWG |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

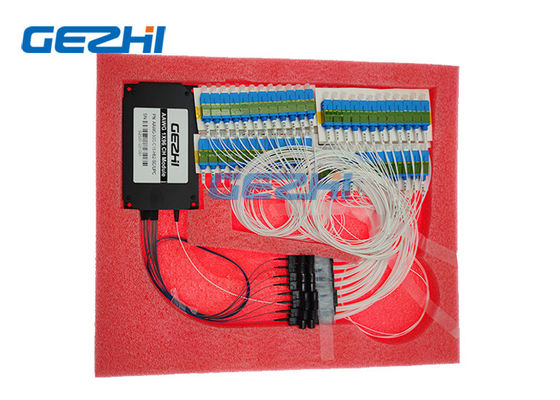

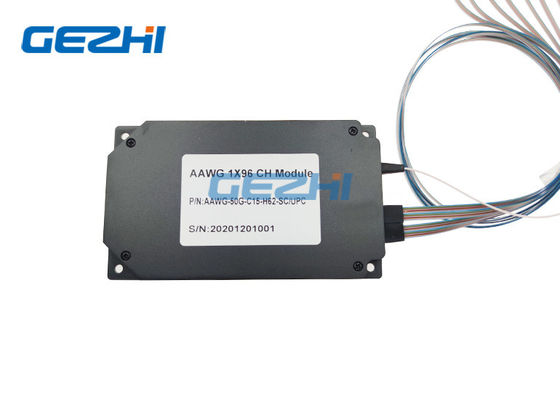

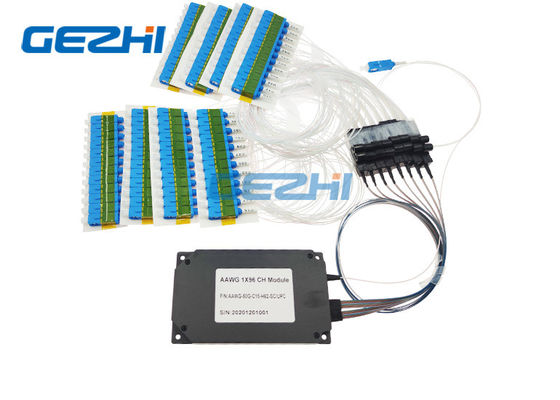

L-Band 96 αθερμική ενότητα AWG DWDM καναλιών 50Ghz
Η Co. GEZHI Photonics, ΕΠΕ ενότητα AAWG είναι το κύριο συστατικό των φραγμών πολυδιαυλωτών/αποπολυπλεκτών εξοπλισμού DWDM. Το AAWG επιτρέπει σε μια ευρεία σειρά θερμοκρασίας. Η ενότητα AAWG GEZHI είναι μια εξ ολοκλήρου παθητική συσκευή λόγω της παροχής της αποζημίωσης της θερμικής επέκτασης τσιπ. Η ενότητα δεν περιλαμβάνει τα συστατικά του συστήματος που ζητά τον ηλεκτρικό ανεφοδιασμό.
Η ενότητα AAWG σχεδιάζεται για να πολλαπλασιάσει ή την αποδιαύλωση του οπτικού σήματος στη ζώνη 1525-1565 NM (γ-ταινία), τις διαμορφώσεις της συσκευής χρησιμοποιώντας από 40 έως 96 κανάλια με ένα βήμα 100 ή 50 Ghz. Η προσαρμοσμένη προδιαγραφή είναι διαθέσιμη όπως L-Band κ.λπ.
Χαρακτηριστικά γνωρίσματα
Υψηλές σταθερότητα και αξιοπιστία
Ευρεία ζώνη περασμάτων
Χαμηλή απώλεια εισαγωγής
Υψηλή απομόνωση καναλιών
Υψηλή ικανότητα για τις στοιχείο-πεινασμένες εφαρμογές
Με βάση την α-αθερμική τεχνολογία AWG με τις γκαουσσιανές διαμορφωμένες ζώνες περασμάτων
Καινοτόμος χειροτεχνία για τη μέγιστη απόδοση με το υψηλό βαθμό της προστασίας
Εφαρμογές
Κέντρο δεδομένων
WDM δίκτυο
Τηλεπικοινωνίες
Δίκτυα μετρό
Εφαρμογές CATV
Δίκτυο πρόσβασης
Προδιαγραφή
| Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
| Λ. | Max | ||||
| Κανάλι εισαγωγής | 1 | ||||
| Κανάλι παραγωγής | 96 | 80, 96 κανάλια διαθέσιμα | |||
| Διάστημα καναλιών | 50 | Ghz | |||
| 1dB εύρος ζώνης |
0,18 |
NM | Τύπος Gaussion | ||
| 3dB εύρος ζώνης |
0,28 |
NM | |||
| I.L | 7 | DB | Χειρότερη περίπτωση passband ITU | ||
| I.L UNI. | 1 | DB | |||
| Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
| PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
| Παρακείμενη λογομαχία | 22 | DB | Χειρότερη περίπτωση passband ITU | ||
| Μη-δίπλα στη λογομαχία | 27 | DB | Χειρότερη περίπτωση passband ITU | ||
| Συνολική λογομαχία | 20 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
| Επιστροφής απώλεια | 40 | DB | |||
| Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
| Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | CP | |||
Διάγραμμα μετάδοσης οπτικών σημάτων
|
|
