| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 60CH AAWG |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

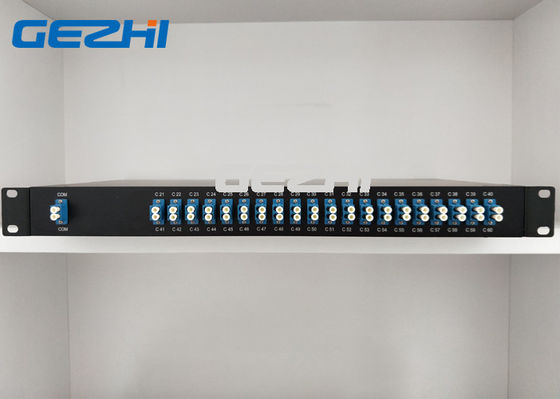

Ενιαία ίνα 50Ghz 60 αθερμική ενότητα AWG DWDM Rackmount καναλιών
Η αθερμική ενότητα AWG DWDM 60ch Mux Demux GEZHI είναι μια χαμηλή απώλεια, μια υψηλή πυκνότητα και μια αυτόνομη παθητική οπτική ενότητα. Είναι βασισμένο στην αθερμική τεχνολογία AWG με τις γκαουσσιανές διαμορφωμένες ζώνες περασμάτων. Με την παροχή της πρόσβασης μέχρι τα χωρισμένα κατά διαστήματα 50GHz κανάλια 60Channel σε μια συσκευασία 1U, αυτή η μονάδα μεγιστοποιεί την ικανότητα της σειράς γ-ταινιών. Από κοινού με τους αναμεταδότες και τους ενισχυτές, το AWG DWDM 60ch mux demux υποστηρίζει ένα ευρύ φάσμα των αρχιτεκτονικών από το απλό σημείο για να δείξει τις ενισχυμένες διαμορφώσεις δαχτυλιδιών.
Χαρακτηριστικά γνωρίσματα
Καμία απαίτηση ηλεκτρικής δύναμης
Υψηλή απομόνωση καναλιών για την αυξανόμενη αξιοπιστία
Υπερβολικά χαμηλή απώλεια εισαγωγής για την ενισχυμένες απόσταση και την απόδοση
GR-1221-COREUNC & Telecordia TR-nwt-000468 αξιοπιστία
Εφαρμογές
Εκλεκτική δρομολόγηση μήκους κύματος
Βασισμένο WDM ADM
Μετρό και μεγάλης απόστασης καθαρές εργασίες
WDM μετάδοση
Επεξεργασία οπτικού σήματος
Προδιαγραφή
| Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
| Λ. | Max | ||||
| Κανάλι εισαγωγής | 1 | ||||
| Κανάλι παραγωγής | 60 | 80, 96 κανάλια διαθέσιμα | |||
| Διάστημα καναλιών | 50 | Ghz | |||
| 1dB εύρος ζώνης |
0,18 |
NM | Τύπος Gaussion | ||
| 3dB εύρος ζώνης |
0,28 |
NM | |||
| I.L | 6 | DB | Χειρότερη περίπτωση passband ITU | ||
| I.L UNI. | 1 | DB | |||
| Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
| PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
| Παρακείμενη λογομαχία | 22 | DB | Χειρότερη περίπτωση passband ITU | ||
| Μη-δίπλα στη λογομαχία | 27 | DB | Χειρότερη περίπτωση passband ITU | ||
| Συνολική λογομαχία | 20 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
| Επιστροφής απώλεια | 40 | DB | |||
| Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
| Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | CP | |||
Εικόνα συσκευασίας
|
|
