| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 40CH AAWG |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

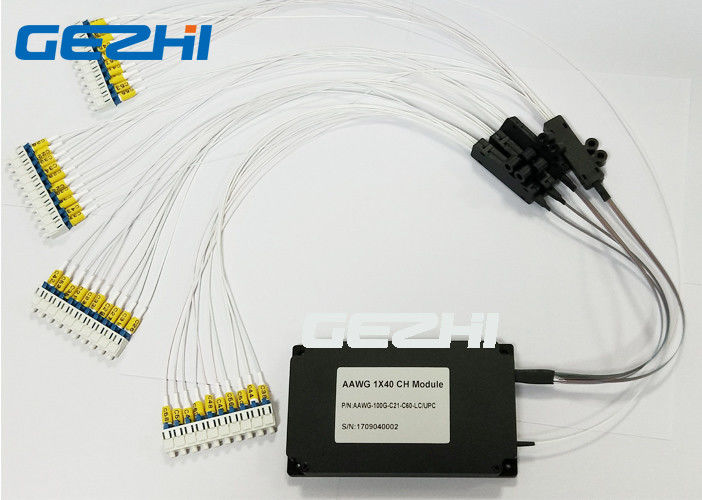

1x40 ενότητα DWDM Mux CH AAWG και μήκος κύματος Demux C21~C60
Η ενότητα 40 καναλιών AAWG του Gezhi προσφέρει μια εξαιρετικά low-loss (3.5dB) και υψηλή WDM απομόνωσης καναλιών λύση για τα κέντρα δεδομένων και τις εφαρμογές πρόσβασης μετρό. Αυτό το απλό έτοιμο προς χρήση σύστημα ενσωματώνει έναν καινοτόμο βασισμένο στο (AWG) πολυδιαυλωτή κιγκλιδωμάτων κυματοδηγού 100GHZ αθερμικό παραταγμένο και έναν αποπολυπλέκτη που διαμορφώνονται για τα κανάλια 21 πλέγματος ITU μέχρι 60.
Χαρακτηριστικά γνωρίσματα
Υπερβολικά χαμηλή απώλεια εισαγωγής για την ενισχυμένες απόσταση και την απόδοση
Υψηλή απομόνωση καναλιών για την αυξανόμενη αξιοπιστία
Όλα τα ποσοστά και τα πρωτόκολλα στοιχείων από το T1 σε 100Gbps
Καμία απαίτηση ηλεκτρικής δύναμης
GR-1221-COREUNC & Telecordia TR-nwt-000468 αξιοπιστία
Εφαρμογές
Επεξεργασία οπτικού σήματος
Εκλεκτική δρομολόγηση μήκους κύματος
WDM μετάδοση
Βασισμένο WDM ADM
Μετρό και μεγάλης απόστασης καθαρές εργασίες
Προδιαγραφή
| Παράμετρος | Προδιαγραφές | Μονάδα | Σχόλιο | ||
| Λ. | Max | ||||
| Κανάλι εισαγωγής | 1 | ||||
| Κανάλι παραγωγής | 40 | 32, 48 κανάλια διαθέσιμα | |||
| Διάστημα καναλιών | 100 | Ghz | |||
| Passband αναφοράς | -12.5 | 12.5 | Ghz | ||
| Ακρίβεια μήκους κύματος | -50 | 50 | μ.μ. | Σχετικά με το πλέγμα ITU | |
| 1dB εύρος ζώνης |
0,2 (Γ) 0,4 (Φ) | NM | Φ-επίπεδος τοπ τύπος τύπων γ-Gaussion
| ||
| 3dB εύρος ζώνης |
0,4 (Γ) 0,6 (Φ) | NM | |||
| I.L | 6 | DB | Χειρότερη περίπτωση passband ITU | ||
| I.L UNI. | 1 | DB | |||
| Κυματισμός | 0,7 | DB | Παραλλαγή απώλειας passband ITU | ||
| PDL | 0,5 | DB | Μέγιστη αξία passband ITU | ||
| Παρακείμενη λογομαχία | 25 | DB | Χειρότερη περίπτωση passband ITU | ||
| Μη-δίπλα στη λογομαχία | 30 | DB | Χειρότερη περίπτωση passband ITU | ||
| Συνολική λογομαχία | 22 | DB | Συσσωρευτική λογομαχία όλων των άλλων καναλιών | ||
| Επιστροφής απώλεια | 40 | DB | |||
| Μέγιστη συνεχής οπτική δύναμη | 250 | MW | Μέγιστη οπτική δύναμη εισαγωγής | ||
| Χρωματική διασπορά (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | CP | |||
Εικόνα συσκευασίας
|
|
