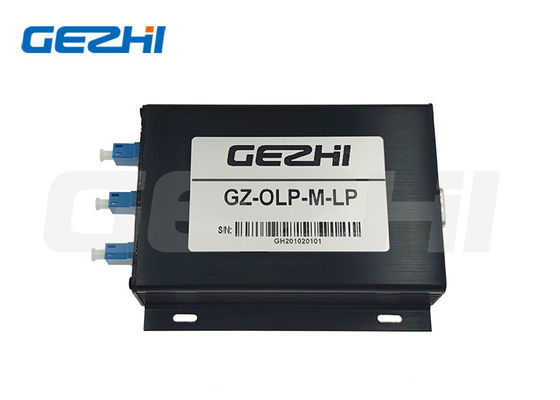

1260~1650nm Οπτική μονάδα προστασίας γραμμών με RS-232 έλεγχο και LC/UPC σύνδεσμο για την προστασία της ινών

Name: 1260~1650nm Οπτική μονάδα προστασίας γραμμών με RS-232 έλεγχο και LC/UPC σύνδεσμο για την προστασία της ινών
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GZ-OLP-M-LP
Μούβ:	1pc
τιμή:	US$480/US$560
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Ονομα:

Ενότητα Olp

Εύρος μηκών κύματος:

1260 ~ 1650nm

Λειτουργία ελέγχου:

RS-232

Συνδετήρας:

LC/UPC

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

5000 PCS ανά μήνα

Επισημαίνω:

Μονάδα προστασίας οπτικών γραμμών LC/UPC

1650nm Μοδούλος προστασίας οπτικής γραμμής

Μονάδα προστασίας οπτικών γραμμών RS-232

Περιγραφή του προϊόντος

1260~1650nm Οπτική μονάδα προστασίας γραμμών με RS-232 σειράς θύρας

Η ενότητα προστασίας οπτικών ινών GZ-OLP-M-LP παρέχει αυτόματη εναλλαγή διαδρομής φωτός μεταξύ των κύριων και των οπτικών ινών αναμονής.Η ενότητα αυτή παρακολουθεί συνεχώς και τις δύο διαδρομές ινών και μεταβάλλει αυτόματα στην ινώδη κατάσταση αναμονής όταν το κύριο σήμα ινών πέφτει κάτω από το καθορισμένο κατώτατο όριοΥποστηρίζει επικοινωνία με σειριακή θύρα RS-232 για ρύθμιση και παρακολούθηση κατάστασης.

Βασικά χαρακτηριστικά

Μικρή απώλεια εισαγωγής με υψηλή σταθερότητα
Παρακολούθηση σε πραγματικό χρόνο των επιπέδων οπτικής ισχύος κύριας και αναμονής
Αυτοματοποιημένη εναλλαγή κυριότερης/αποθήκευσης ινών
Υποστήριξη επικοινωνίας με σειριακή θύρα RS-232

Σχεδιασμός της επιχείρησης

Τεχνικές προδιαγραφές

Παράμετρος	Αξίες
Σχήμα	GZ-OLP-M-LP
Απώλεια εισαγωγής	≤1,5 dB
Περιοχή μήκους κύματος	1260~1650nm
Αξία εναλλαγής οπτικής ισχύος	-10dBm, -15dBm, -20dBm, -25dBm, -30dBm, -35dBm (1550nm)
Ακριβότητα	± 5%
Ζωή	≥ 107
Τύπος ινών	9/125 μm
Συνδετήρας	Επικεφαλής
Τρόπος ελέγχου	RS-232
Κατάσταση απενεργοποίησης	Κλειδώματα
Εργασιακή τροφοδοσία	Συνεχή ρεύμα: 5V/500mA
Θέρμανση λειτουργίας	0 ~ +50°C
Θέρμανση αποθήκευσης	-10°C ~ +70°C
Μέγεθος προϊόντος	(L) 104,0 * (W) 120 * (H) 28 ± 0,2 mm

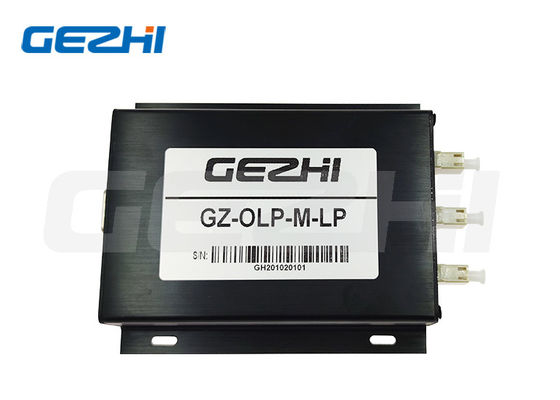

Περιγραφή πίνακα

Συνδετήρας 1:Σύνδεσμος οπτικών ινών (κοινή θύρα)
Συνδετήρας 2:Σύνδεσμοι οπτικών ινών (κυριότερες ίνες)
Συνδετήρας 3:Σύνδεσμος οπτικών ινών (ινών αναμονής)
Δείκτης 1:Πράσινο = ενεργή κύρια ίνα· κόκκινο = ενεργή ίνα αναμονής
Δείκτης 2:Πράσινο = κανονικό κύριο σήμα ινών· κόκκινο = σφάλμα κύριο σήμα ινών
Δείκτης 3:Πράσινο = κανονικό σήμα ινών αναμονής· κόκκινο = σφάλμα σήματος ινών αναμονής

Σημείωση:Εγχειρική εναλλαγή μεταξύ κύριας και αναμονής ινών

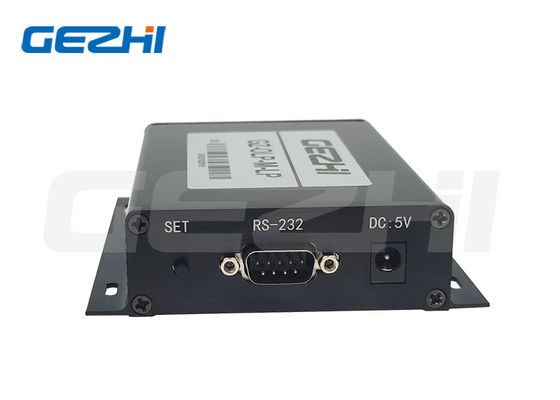

RS-232:Διασύνδεση σειριακής επικοινωνίας
Δύναμη:Διασύνδεση ισχύος (5V/500mA)

Προεπιλεγμένες ρυθμίσεις

RS-232:Μονάδα Baud: 9600; Μονάδα δεδομένων: 8 bit; Μονάδα Stop: 1 bit; Μονάδα ισοτιμίας: NONE
Αξία εναλλαγής οπτικής ισχύος:-35 dBm
Σημείωση:Επιτρέπει χειροκίνητη ρύθμιση

RS-232 Ορισμός πιν

Πινάκια	Ονομασία	Περιγραφή
1	Εθνική Κεντρική Αρχή	Δεν συνδέεται
2	RXD	Αποδέκτης τερματικού
3	TXD	Τέρμα αποστολής
4	Εθνική Κεντρική Αρχή	Δεν συνδέεται
5	Εθνική Τράπεζα	Γη
6-9	Εθνική Κεντρική Αρχή	Δεν συνδέεται
