| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | opto-μηχανικοί οπτικοί διακόπτες 1x2 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

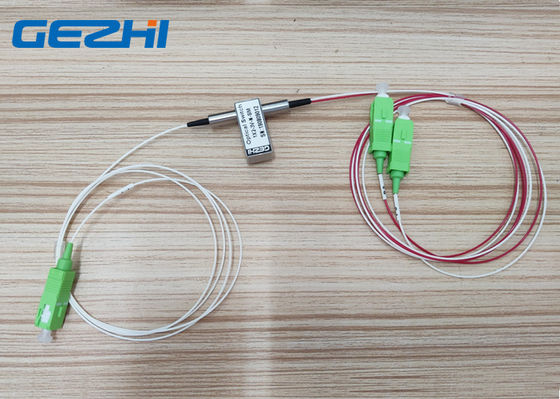

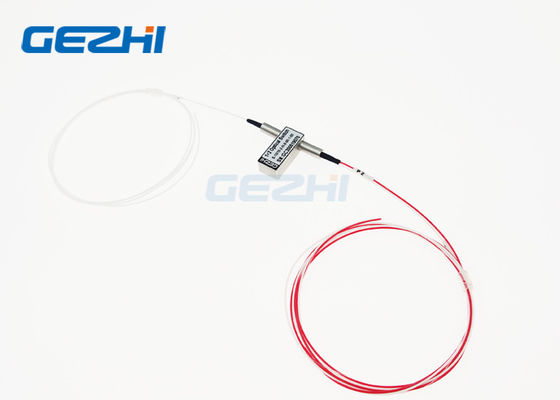

1x2 opto-μηχανικός ινών οπτικός οπτικός διακόπτης μήκους κύματος διακοπτών ευρύς
Οπτικοί διακόπτες ινών GEZHI 1x2 opto-μηχανικοί με το ευρύ μήκος κύματος 1260~1650nm. Αυτό με τον πράσινο συνδετήρα SC/APC. Ο ενιαίος να κλείσει με το μάνταλο 1x2 οπτικός διακόπτης είναι μια τυποποιημένη διαμόρφωση 1x2 με 3 ίνες και 2 κράτη. Οπτικοί διακόπτες ινών GEZHI 1x2 οι opto-μηχανικοί συνδέουν τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας τις μηχανικές διαμορφώσεις και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου.
GEZHI μπορεί επίσης να παρέχει τον οπτικό διακόπτη MEMS ή άλλο προσαρμοσμένο οπτικό διακόπτη. Καλωσορίστε στην έρευνα.
Χαρακτηριστικά γνωρίσματα
Εποξικός-ελεύθερος στην οπτική πορεία
Εφαρμογές
Δρομολογητής μήκους κύματος
Έρευνα και ανάπτυξη
Reconfigurable προσθέστε/ρίξτε τους πολυδιαυλωτές
Προστασία εξοπλισμού μετάδοσης
Οπτικός έλεγχος δικτύων
Οπτικές προστασία και αποκατάσταση δικτύων
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2 | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,5 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+80 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (Λ) 27× (W) 12.0× (Χ) 8,2 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Διάσταση
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Βίντεο
|
|
| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | opto-μηχανικοί οπτικοί διακόπτες 1x2 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |

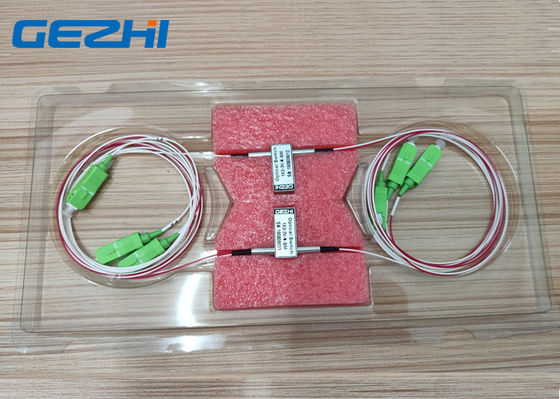

| Πληροφορίες συσκευασίας: | 2pcs σε έναν αφρό με το πλαστικό κιβώτιο |
