| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2 οπτικοί διακόπτες |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

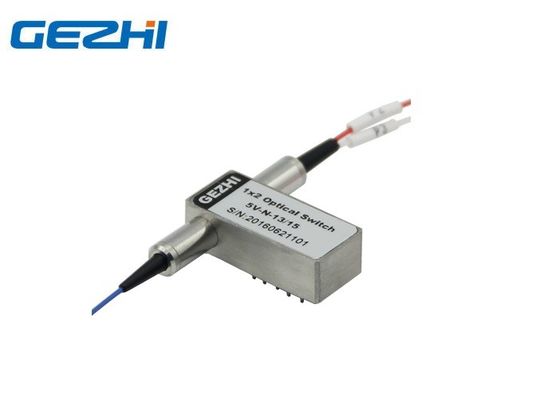

Ενιαίος να μη-κλείσει με το μάνταλο 1x2 οπτικός διακόπτης ινών διακοπτών 1310/1550nm ινών οπτικός
Ο ενιαίος οπτικός διακόπτης 1x2 είναι μια τυποποιημένη διαμόρφωση 1x2 με 3 ίνες και 2 κράτη. Ο διακόπτης οπτικών ινών GEZHI συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας τις μηχανικές διαμορφώσεις και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου.
Χαρακτηριστικά γνωρίσματα
PCB Mountable
Χαμηλή απώλεια εισαγωγής
Μικρότερο μέγεθος
Γρήγορη ταχύτητα μετατροπής
Διαθέσιμος στον ενιαίο τρόπο/τον πολυ τρόπο
Βιομηχανικός τύπος διαθέσιμος
Εφαρμογές
Οπτικός έλεγχος δικτύων
Οπτικές προστασία και αποκατάσταση δικτύων
Δρομολογητής μήκους κύματος
Έρευνα και ανάπτυξη
Reconfigurable προσθέστε/ρίξτε τους πολυδιαυλωτές
Προστασία εξοπλισμού μετάδοσης
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2 | ||
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1490/1550/1625/1650 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,5 Max: 1.0 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+80 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (Λ) 27× (W) 12.0× (Χ) 8,2 | |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |

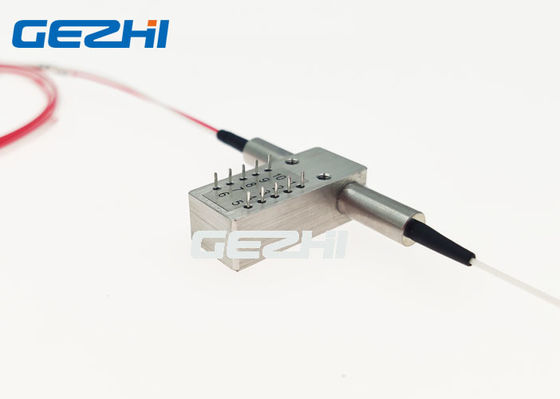

Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Βίντεο
|
|
