| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | D1x2 οπτικός διακόπτης |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

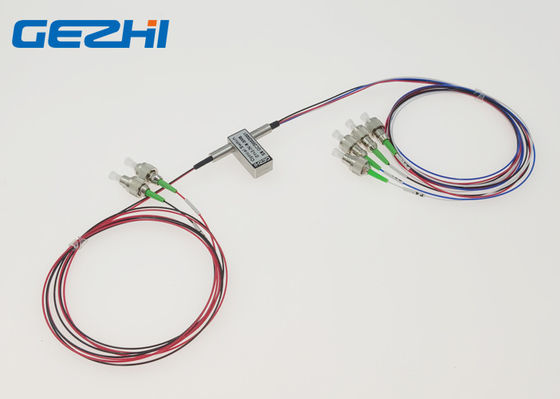

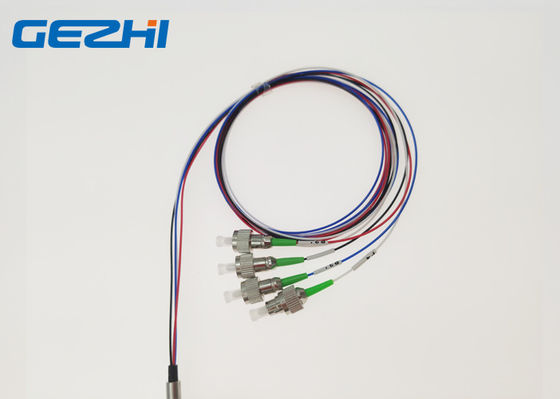

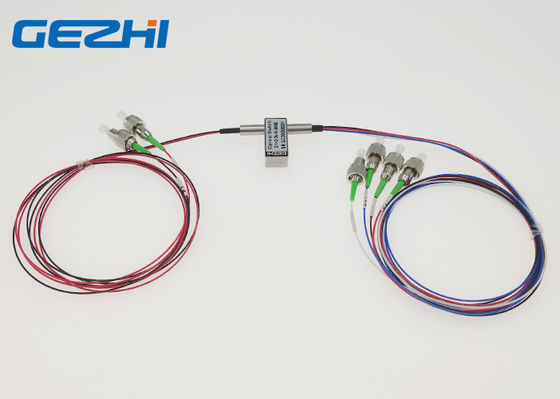

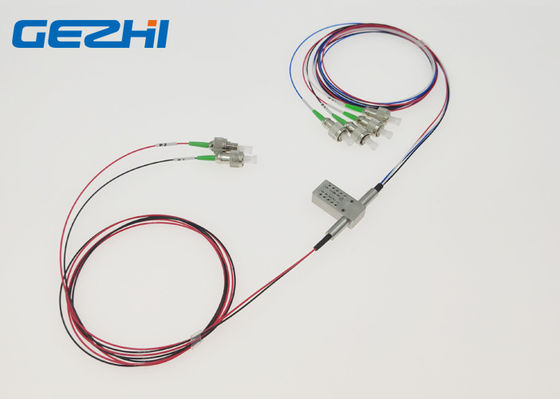

Διπλό 1meter FC/APC διακοπτών 1310&1550nm οπτικών ινών διακοπτών 2x4 1x2 οπτικό
GEZHI διπλή οπτική ίνα 1x2/2x4 μεταστρέφει configurate από έξι ίνες και δύο κράτη. Συνδέει με το συνδετήρα FC/APC και με την μη-κλεισμένη με μάνταλο τάση 3V, PCB moutable. GEZHI διπλοί διακόπτες οπτικών ινών 1x2/2x4 συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Ο οπτικός διακόπτης 2x2 είναι apllication στην Ε&Α στο εργαστήριο, το δίκτυο μητροπολιτικής περιοχής και διαμορφώσιμο OADM.
Χαρακτηριστικά γνωρίσματα
Υψηλή σταθερότητα, υψηλή αξιοπιστία
Χαμηλή απώλεια εισαγωγής
Ευρεία σειρά μήκους κύματος
Εποξικός-ελεύθερος στην οπτική πορεία
Εφαρμογές
Ε&Α στο εργαστήριο
ΑΤΟΜΟ (δίκτυο μητροπολιτικής περιοχής)
Έλεγχος συστημάτων
Διαμορφώσιμο OADM
Προδιαγραφή
| Πρότυπο | Μονάδα | GZ-FSW-D1x2 | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| μήκος κύματος | NM | 850&1300 | 1310&1550 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,7 Max: 1.0 | |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Διαγώνια συζήτηση | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Τάση | β | 3.0 ή 5.0±0.5 | |
| Λειτουργούσα ζωή | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Χειρισμός δύναμης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Μέγεθος | χιλ. | 27.0×12×8.2 | |
| Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες. | |||
Η προσαρμογή είναι διαθέσιμη.
Οπτική διαδρομή
Καρφίτσες
| Τύπος | Κράτος | Καθορισμός καρφιτσών | Δύναμη | Έλεγχος όρου | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Να μη-κλείσει με το μάνταλο | Α | P1- P3, P2-P4 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| Β | P1-P1, P2-P2 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να κλείσει με το μάνταλο | Α | P1- P3, P2-P4 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| Β | P1-P1, P2-P2 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Διπλές πληροφορίες διαταγής διακοπτών 1x2 οπτικές
GZ-FSW-D1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM |
85=850nm |
3=3V |
L=Latching |
5=50/125 |
25=250um |
1=1m |
00=None |
Βίντεο
|
|
