| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-1x32 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
1x32 Stepper αμφίδρομος opto-μηχανικός διακόπτης διακοπτών μηχανών οπτικός
Οι opto-μηχανικοί διακόπτες 1x32 GEZHI χρησιμοποιούν μια stepper υψηλής ανάλυσης μηχανή σοβαρά και repeatably συνδέουν τις ίνες με το ένα άλλη. Επιπλέον, οι Stepper 1x32 οπτικοί διακόπτες μηχανών είναι αμφίδρομοι και μπορούν να χρησιμοποιηθούν είτε στο 1xN είτε την κατεύθυνση Nx1. Μπορεί να πραγματοποιήσει την πολυδιαυλική μετατροπή πορειών οπτικών ινών ελαφριά. Ο Stepper 1x32 αμφίδρομος opto-μηχανικός διακόπτης διακοπτών μηχανών οπτικός είναι διαμορφωμένο σχέδιο με τη self-checking λειτουργία διακοπής κυκλωμάτων κίνησης. Χρησιμοποιείται για την πολυ επιλογή πηγής φωτός/ανιχνευτών, τον πολυδιαυλικό έλεγχο ινών, και την προστασία πορειών οπτικής ίνας κ.λπ. στο σύστημα μετάδοσης οπτικής ίνας.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια και υψηλή αξιοπιστία
Διαμορφωμένο σχέδιο
Παράλληλη διεπαφή (TTL)
Self-checking λειτουργία διακοπής κυκλωμάτων κίνησης
Εφαρμογές
Δίκτυο δαχτυλιδιών
Πολυ πηγή φωτός
Επιλογή ανιχνευτών
Δοκιμή της ίνας, οπτικό συστατικό
Προστασία πορειών οπτικής ίνας
Μακρινός έλεγχος στο οπτικό δίκτυο
Προδιαγραφή
| Παράμετρος | Τιμές παραμέτρου |
| Πρότυπο | Gz-fsw-1X32 |
| Απώλεια εισαγωγής | ≤0.8 DB |
| Σειρά μήκους κύματος | 1260~1650 NM |
| Μήκος κύματος δοκιμής | 1310/1550 NM |
| Τύπος ινών | SM, 9/125um (smf-28) |
| Επιστροφής απώλεια | ≥50 DB |
| Λογομαχία | ≥ 70 DB |
| PDL | ≤0.05 DB |
| WDL | ≤0.25 DB |
| TDL | ≤0.25 DB |
| Επανάληψη | ≤0.02 DB |
| Διάρκεια ζωής | > 107 |
| Χρόνος διακοπής | ≤8 κα (παρακείμενο κανάλι) |
| Οπτική δύναμη | ≤500 MW |
| Συνδετήρας | FC/PC |
| Τρόπος ελέγχου | TTL |
| Λειτουργώντας παροχή ηλεκτρικού ρεύματος | 5V/500 μΑ |
| Προϊόν Sze | 135 X 64 X 46 |
| Λειτουργούσα θερμοκρασία | -20 ℃ σε +70 ℃ |
| Λειτουργούσα θερμοκρασία | -40 ℃ σε +85 ℃ |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
Stepper 1x32 GEZHI οι οπτικοί διακόπτες μηχανών είναι μια άμεση ίνα στην ίνα τεχνολογία διακοπτών, η οποία λειτουργεί με φυσικά να δείξει μια ίνα άλλη. Αυτό ολοκληρώνεται με τη χρησιμοποίηση μιας stepper υψηλής ανάλυσης μηχανής για να περιστραφεί ακριβώς και να δείξει την κοινή ίνα την επιλεγμένη ίνα παραγωγής.

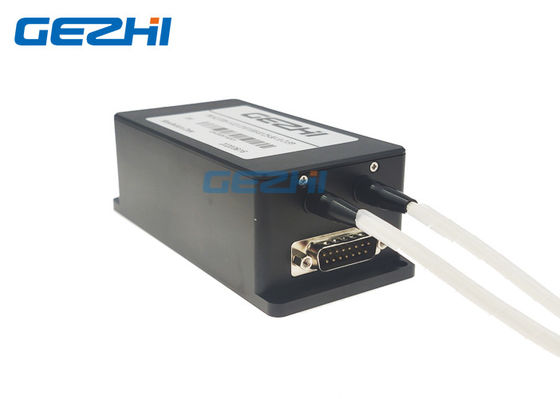

Προδιαγραφές καρφιτσών
| DB-15 αρσενικός συνδετήρας | |||
| Καρφώστε το αριθ. | I / Ο | Σήμα | Περιγραφή |
| 2 | Εισαγωγή | D0 |
Το D0~ D5 είναι επιλογή Bit0~Bit5 καναλιών, D0 είναι χαμηλό, D5 είναι υψηλό |
| 3 | Εισαγωγή | D1 | |
| 4 | Εισαγωγή | D2 | |
| 5 | Εισαγωγή | D3 | |
| 6 | Εισαγωγή | D4 | |
|
11 |
Εισαγωγή |
ΑΝΑΣΤΟΙΧΕΙΟΘΕΤΗΣΗ |
TTL, χαμηλού επιπέδου αναστοιχειοθέτηση στο κανάλι 0. Τα υψηλού επιπέδου κομμάτια επιλογής καναλιών μέσων είναι αποτελεσματικά. |
| 7 | Έξω | ΕΤΟΙΜΟΣ | TTL, έτοιμο (High=Not έτοιμο, Low=Ready) |
| 8 | Έξω | ΛΑΘΟΣ | TTL, λάθος Ή αποτυχία, (High=Error, λάθος Low=No) |
| 1,9 | Δύναμη | GND | Έδαφος |
| 12 | Δύναμη | VCC1 | Παροχή ηλεκτρικού ρεύματος μηχανών 5.0±5% VDC (ανώτατο 500mA) |
| 15 | Δύναμη | VCC2 | Παροχή ηλεκτρικού ρεύματος κυκλωμάτων 5.0±5% VDC (ανώτατο 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | κενό |

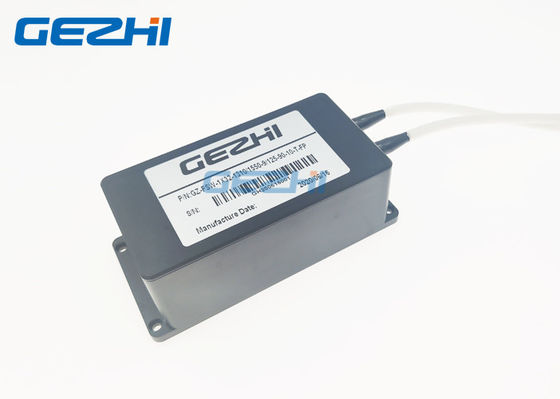

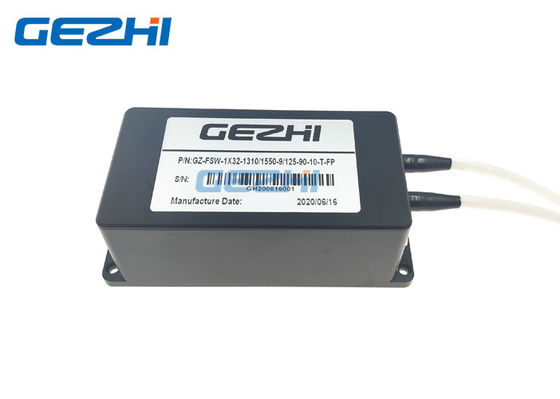

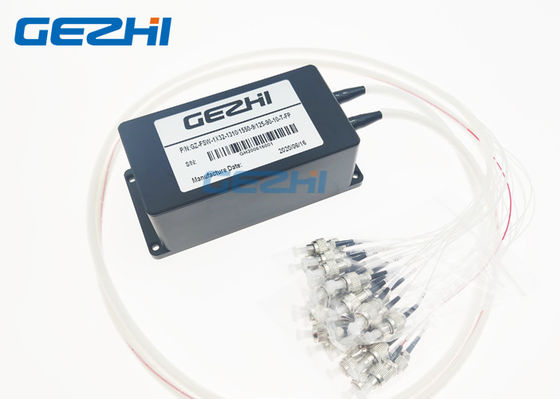

1x32 οπτική εικόνα διακοπτών
|
