1260~1650nm Οπτική μονάδα προστασίας γραμμών, RS-232 σειριακή θύρα, LC/UPC

Σύνοψη

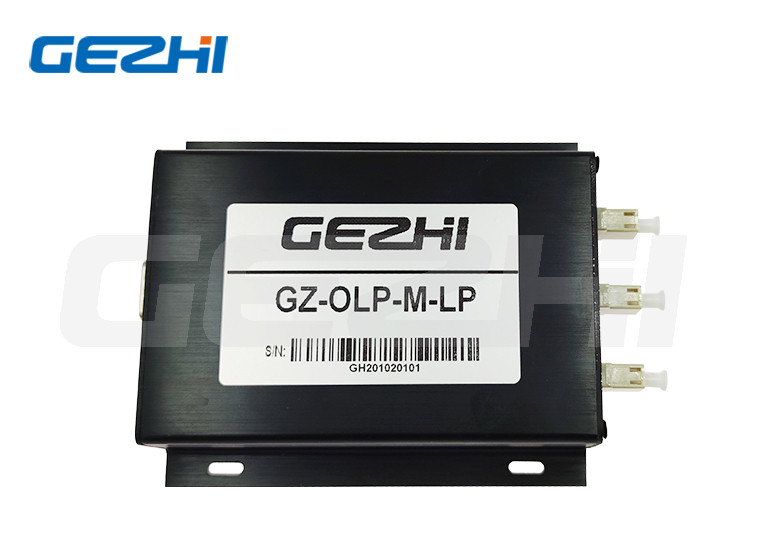

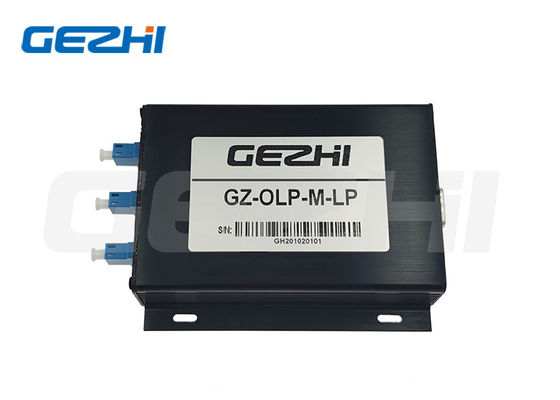

Η μονάδα προστασίας οπτικών ινών GZ-OLP-M-LP είναι μια μονάδα αυτόματης αλλαγής πορείας φωτός για κύρια ίνες και ίνες αναμονής, η οποία παρακολουθεί ταυτόχρονα την κύρια ίνες και τις ίνες αναμονής.όταν το κύριο σήμα ισχύος οπτικής ινών είναι κάτω από την καθορισμένη τιμή και το σήμα οπτικής ινής αναμονής είναι φυσιολογικό, η μονάδα αυτόματης μετάβασης οπτικής διαδρομής σε οπτική ίνα αναμονής, όταν το σήμα ισχύος οπτικής ινών αναμονής είναι χαμηλότερο από την καθορισμένη τιμή και το κύριο σήμα οπτικής ινής είναι φυσιολογικό,η μονάδα αυτόματης εναλλαγής οπτικής διαδρομής στην κύρια οπτική ίναΗ ενότητα υποστηρίζει επικοινωνία με σειριακή θύρα RS-232 και μπορεί να ρυθμιστεί με συμφωνία ή με πληροφορίες αναζήτησης της ενότητας.

Φερετούρες
•Μικρή απώλεια εισαγωγής στο κανάλι και υψηλή σταθερότητα
•Παρακολούθηση σε πραγματικό χρόνο του μεγέθους της ισχύος της κύριας οπτικής ινώσεως και της ισχύος της οπτικής ινώσεως αναμονής.

•Αυτόματος διακόπτης οπτικής ινών.

•Υποστηρίζει επικοινωνία με σειριακή θύρα RS-232.

Σχεδιακό διάγραμμα

Προδιαγραφές

Περιγραφή της ομάδας

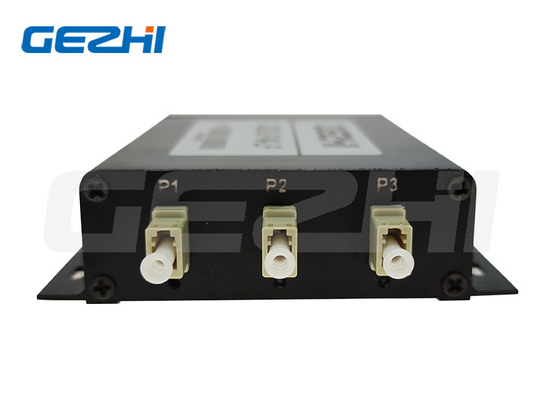

Σύνδεσμος 1: σύνδεσμος οπτικών ινών (κοινή θύρα)
Σύνδεσμος 2: οπτική ίνα Σύνδεσμος (κυριότερη ίνα)
Σύνδεσμος 3: σύνδεσμος οπτικών ινών
Φως δείκτη 1: Όταν το φως δείκτη είναι πράσινο, η μονάδα λειτουργεί ως κύρια οπτική ίνα· όταν είναι κόκκινη, η μονάδα λειτουργεί ως εφεδρική οπτική ίνα.
Φως δείκτη 2: Όταν το φως δείκτη είναι πράσινο, το κύριο σήμα ινών είναι φυσιολογικό· όταν είναι κόκκινο, το κύριο σήμα ινών είναι εκτός λειτουργίας
Φως δείκτη 3: Όταν το φως δείκτη είναι πράσινο, το σήμα ινών αναμονής είναι φυσιολογικό· όταν είναι κόκκινο, το σήμα ινών αναμονής είναι εκτός λειτουργίας

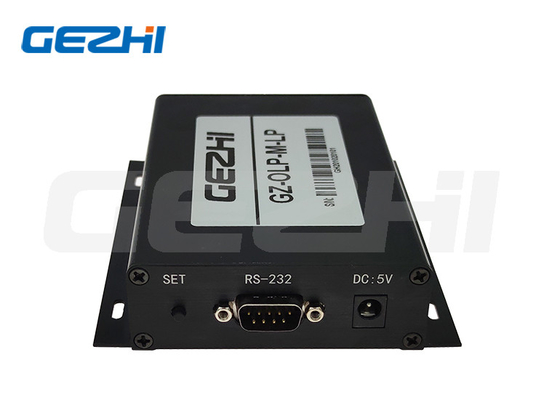

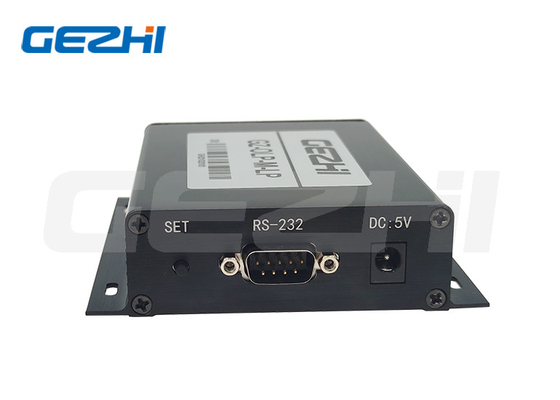

SET:Το κλειδί χρησιμοποιείται για τη μετάβαση μεταξύ της κύριας ινών και της ινών αναμονής
RS-232: Διασύνδεση σειριακής επικοινωνίας.
Δυναμικό:Συνοχώνη ισχύος ((5V/500mA)

Προεπιλεγμένη ρύθμιση
•RS-232:Δείκτης Baud:9600· Μπιτ δεδομένων:8 bit; Μπιτ διακοπής: 1 bit; Μπιτ ισοτιμίας:ΚΑΤΟΝ; •Αξία εναλλαγής οπτικής ισχύος: -35dBm
SET:Επιτρέπεται η ρύθμιση

Ορισμός καρφίτ RS-232
