| Brand Name: | Gezhi or OEM |
| Αριθμός μοντέλου: | 2x4-TTL |
| Μούβ: | 1 τεμάχιο |
| τιμή: | USD >= 1 pieces $400 |
| Delivery Time: | 7 ημέρες |
| Payment Terms: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
Περιγραφή του προϊόντος

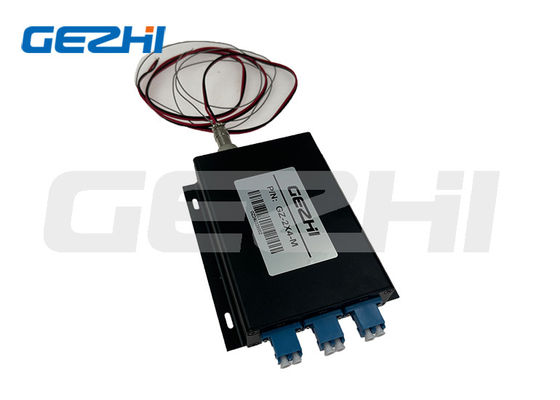

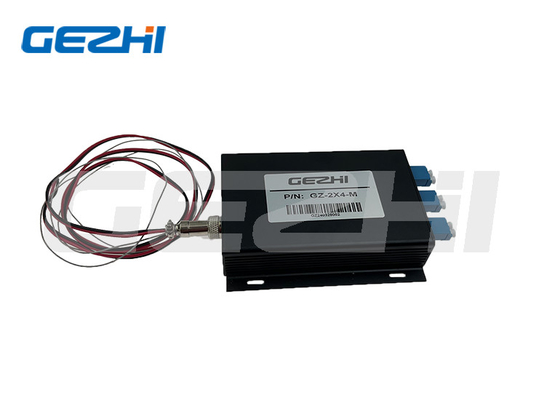

2x4 Οπτικός διακόπτης ινών 1260~1650nm
Ο 2x4 οπτικός διακόπτης είναι ένα είδος συσκευής ελέγχου πορείας φωτός, μια πορεία φωτός ελέγχου και μετατροπής πορείας φωτός. Διαδραματίζει σημαντικό ρόλο στις εφαρμογές οπτικής επικοινωνίας.Ο οπτικός διακόπτης χρησιμοποιείται κυρίως στην οπτική παρακολούθηση πολλαπλών συστημάτων μετάδοσης, LAN πώς το σύστημα αυτόματης ανταλλαγής φωτός / ανιχνευτής φωτός και πολυ-σημείο δυναμικό σύστημα παρακολούθησης σε οπτική ανίχνευση οπτικό σύστημα δοκιμών για οπτικές ίνες, οπτικές συσκευές,Δοκιμή καλωδίων δικτύου και τεχνικής πεδίουΟπτική συσκευή με ρυθμιζόμενο.Με RS - 232 διασύνδεση μονάδα ελέγχου με κουμπιά, μπορεί μέσω του λογισμικού PC για τη επιλογή οπτικής διαδρομής της μονάδας.
Φερετούρες
1.Αδιαμφισβήτητο χαμηλό κόστος
2.Καλές οπτικές στρεβλώσεις
3.Υψηλή απομόνωση
4Υψηλή αξιοπιστία
5Οπτική διαδρομή χωρίς επωξικό
6.Το μονοπάτι του φωτός διακόπτης κουμπί ελέγχου
Εφαρμογές
1Δίκτυο δαχτυλιδιών
2.Απομακρυσμένη παρακολούθηση σε οπτικό δίκτυο
3Δοκιμασία οπτικών ινών
Προδιαγραφές
| Παράμετρος | Αξίες παραμέτρων |
|
Σχήμα
|
GZ-FSW-2X4 |
| Απώλεια εισαγωγής | Τύπος:0.5 dB μέγιστο:10,0 dB |
| Περιοχή μήκους κύματος | 1260~1650 nm |
| Δοκιμαστικό μήκος κύματος | 1310/1550 nm |
| Τύπος ινών | SM, 9/125um ((SMF-28) |
| Επιστροφή απώλειας | ≥ 50 dB |
| Διασταυρούμενη ακοή | ≥ 70 dB |
| ΠΔΛ | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Επαναληψιμότητα | ≤ 0,02 dB |
| Ζωή | ≥ 10 |
| Ώρα αλλαγής | 8 ms (Παρακείμενα κανάλια) |
| Οπτική ισχύς | ≤ 500 mW |
| Συνδετήρας | ΑΕ/ΕΠ |
| Τρόπος ελέγχου | TTL |
| Εργασιακή τροφοδοσία | 5V/100 mA |
| Θερμοκρασία λειτουργίας | -40 °C έως +85 °C |
| Διάσταση | (L) 104,0×(W) 120×(H) 28±0,2 mm |
Διάσταση
Σύνδεσμος P1: κοινό οπτικό κανάλι διακόπτη
Σύνδεσμος P2: οπτικό κανάλι διακόπτη 1
Σύνδεσμος P3: οπτικό κανάλι διακόπτη 2"
Φως δείκτη 1: φως ισχύος
Φως δείκτη 2: Φως δείκτη καναλιού 1, το φως είναι αναμμένο για να υποδεικνύει ότι το P1 περνά το P2
Φως δείκτη 3: Φως δείκτη καναλιού 2, το φως είναι αναμμένο για να υποδεικνύει ότι το P1 περνά το P3
Το GX12-3:1 είναι +5V, το 2 είναι GND, το 3 είναι η πένα ελέγχου (υψηλή: P1-P2, χαμηλή: P1-P3)
Οπτική διαδρομή
Σχεδίαση
Ερώτηση 1:Μπορώ να έχω μια παραγγελία δείγματος; Ποια είναι η MOQ σας;
