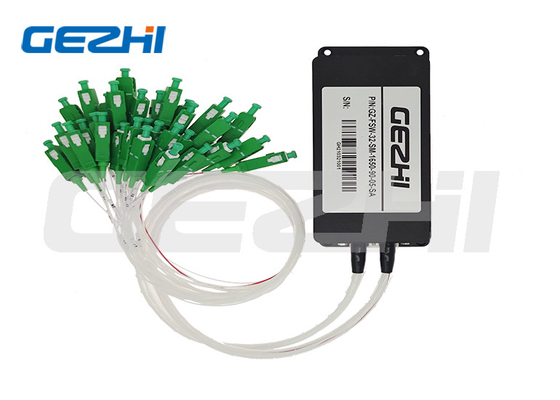

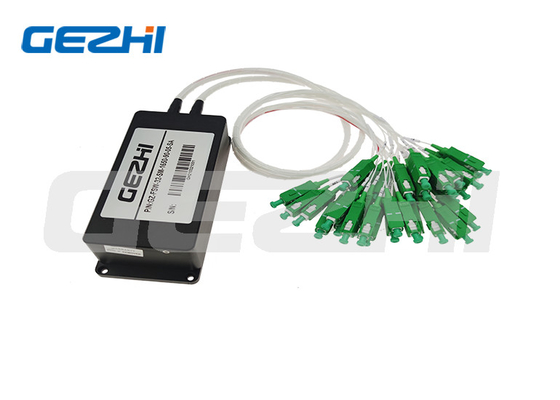

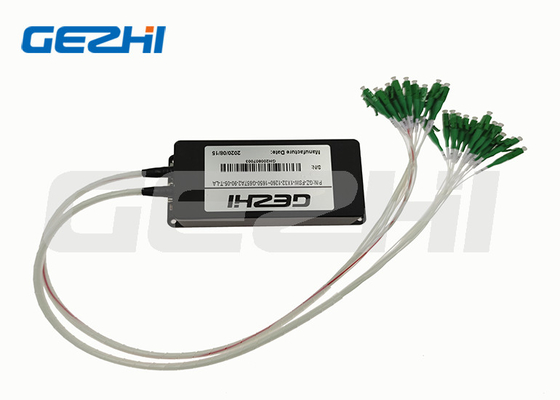

1x32 Πολυκαναλικός Οπτικός Διακόπτης Φυτικών ινών Μοναδικός τρόπος και Πολυτρόπος Οπτικός Διακόπτης

Name: 1x32 Πολυκαναλικός Οπτικός Διακόπτης Φυτικών ινών Μοναδικός τρόπος και Πολυτρόπος Οπτικός Διακόπτης
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: OSW-1x32
Price: 13.00 USD
Availability: InStock

Brand Name:	Gezhi or OEM
Αριθμός μοντέλου:	OSW-1x32
Μούβ:	1 τεμάχιο
τιμή:	USD >= 1 pieces $25
Delivery Time:	7 ημέρες
Payment Terms:	Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram

Λεπτομέρειες

Product Description

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Χρήση:

Όργανο ελέγχου συστημάτων

Δίκτυο:

TCP, IP, POE, GPRS, wifi

Διάστημα κύματος:

1260-1650nm

Χρόνος εγγύησης:

3 έτη

Λιμάνι:

1x32

Τετάρτη:

5v ή 12V

Συσκευασία λεπτομέρειες:

εσωτερικό κιβώτιο, χαρτοκιβώτιο

Δυνατότητα προσφοράς:

1000 κομμάτι/κομμάτια ανά ημέρα

Επισημαίνω:

Πολυκαναλικός οπτικός διακόπτης ινών

1x32 οπτικός διακόπτης ινών

Product Description

Περιγραφή του προϊόντος

1x32 Πολυκαναλικός μονοτροπικός και πολυτροπικός οπτικός διακόπτης

Οποιαδήποτε διαμόρφωση 1xN, οποιοδήποτε τύπο ινών, ευρυζωνικό μήκος κύματος,1x32 Multi Channel οπτικός διακόπτης είναι ένα είδος εξοπλισμού ελέγχου πορείας φωτός, μπορεί να συνειδητοποιήσει πολυ-κανάλι οπτική ίνα διακόπτης πορείας φωτός,Στο σύστημα μετάδοσης οπτικής ινών,Χρησιμοποιείται για την παρακολούθηση πολυκαναλικών ινών, επιλογή πολλαπλών φωτεινών πηγών / ανιχνευτών και προστασία οδού οπτικών ινών κλπ.σύστημα δοκιμής εξωτερικών καλωδίων και παρακολούθησης οπτικών αισθητήρων πολλαπλών θύρων.

Ειδικότητα

1Ένα είδος λειτουργικού στοιχείου, με τη δυνατότητα αλλαγής οπτικής διαδρομής.

2. 1 είσοδος και N έξοδος θύρες ινών που εκλεκτικά μεταδίδει, ανακατευθύνει,

3.ή μπλοκάρει την οπτική ενέργεια σε μια γραμμή μετάδοσης οπτικών ινών.

4. αμφίδρομη και μπορεί να χρησιμοποιηθεί είτε στην κατεύθυνση 1xN είτε στην κατεύθυνση Nx1.

5. σχεδιασμένα για χρήση σε δίκτυα επικοινωνίας οπτικών ινών και σε όργανα μέτρησης.

1x32 Πολυκαναλικός Οπτικός Διακόπτης Φυτικών ινών Μοναδικός τρόπος και Πολυτρόπος Οπτικός Διακόπτης 0

Προδιαγραφές

Παράμετρος	Μονάδα	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Περιοχή μήκους κύματος	nm	1260~1650
Δοκιμαστικό μήκος κύματος	nm	1310/1550
Απώλεια εισαγωγής (τυπική)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Απώλεια εισαγωγής (μέγιστη)	dB	≤0.8	≤0.8	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.2
Επιστροφή απώλειας	dB	SM ≥ 50
Διασταυρούμενη ακοή	dB	≤ 70
ΠΔΛ	dB	≤0.05
WDL	dB	≤0.20
TDL	dB	≤0.20
Επαναληψιμότητα	dB	≤0.02
Ζωή	φορές	>107
Ώρα αλλαγής	ms	≤10 (Προκείμενη διώρυγα)
Οπτική ισχύς	mW	≤ 500
Τρόπος ελέγχου	/	TTL ή Προσαρμοσμένο
Θερμοκρασία λειτουργίας	°C	-10~+55
Θέρμανση αποθήκευσης	°C	-40~+85
Τύπος μονάδας Διαστάσεις	χμ	135x64x32				135x60x37		184x78x66	184x156x66

Πληροφορίες παραγγελίας OSW-XxX-X-XX-X-XX-XX-XX-XX

Εργαζόμενοι

Τρόπος

Διάστημα κύματος

Πακέτο

Τύπος ινών

Διάμετρος ινών

Μέγεθος ινών

Συνδετήρας

1x4

1x8

1x16

1x32

1x64

1x128

S=Ειδικότητα

S=SM

Ε = ΜΜ

85=850nm

13=1310nm

15=1550nm

85/13=850/1300

13/15=1310/1550nm

S=Προσδιορίστε

Β=Χάλυβα κουτί

S=Προσδιορίστε

M5=50/125

M6=62,5/125

S9=9/125

S=Προσδιορίστε

25=250um

09=900um

S=Προσδιορίστε

05=0,5m

10=1,0m

S=Προσδιορίστε

00=Καμία

FP=FC/UPC

Επικαιροποίηση

SP=SC/UPC

ΑΕ = ΑΕ/ΑΕΠ

LP=LC/UPC

ΑΕ = ΑΕΠ/ΑΠ

S=Προσδιορίστε

Ρυθμίσεις PIN

Οπτικός διακόπτης DB-9 αρσενικού συνδέσμου (1xN≤16)

DB-9 αρσενικός συνδέσμος
Αριθμός PIN.	Εισαγωγή / εξόδου	Σήμα	Περιγραφή
1	Εισαγωγή	D0	D0~D3 είναι επιλογή καναλιού Bit0~Bit3,D0 είναι χαμηλή, D3 είναι υψηλή
2	Εισαγωγή	Δ1
3	Εισαγωγή	D2
4	Εισαγωγή	Δ3
5	Εισαγωγή	Επαναφορά	TTL, χαμηλού επιπέδου επαναφορά στο κανάλι 0, υψηλού επιπέδου σημαίνει ότι τα κομμάτια επιλογής καναλιού είναι αποτελεσματικά.
6	Έξω!	Έτοιμος.	TTL, έτοιμο (υψηλό=μη έτοιμο, χαμηλό= έτοιμο)
7	Έξω!	ΛΑΘΑ	TTL, σφάλμα ή βλάβη, (υψηλό = σφάλμα, χαμηλό = μηδενικό σφάλμα)
8	Δύναμη	Εθνική Τράπεζα	Γη
9	Δύναμη	ΚΑΚ	5.0±5% Ηλεκτρική τροφοδοσία VDC (μέγιστο 500mA)

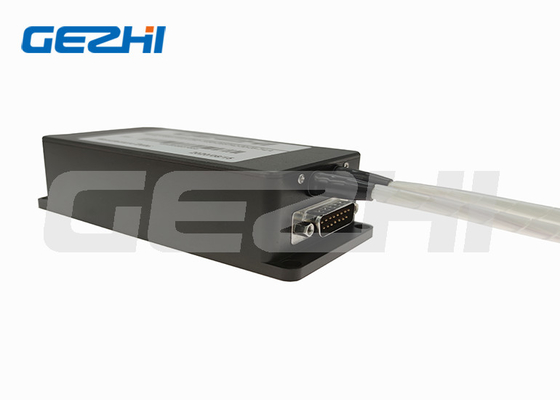

Οπτικός διακόπτης DB-15 (1xN≤128)

DB-15 αρσενικός συνδέσμος
Αριθμός PIN.	Εισαγωγή / εξόδου	Σήμα	Περιγραφή
2	Εισαγωγή	D0	D0~D5 είναι η επιλογή του καναλιού Bit0~Bit4,D0 είναι χαμηλή, D4 είναι υψηλή
3	Εισαγωγή	Δ1
4	Εισαγωγή	D2
5	Εισαγωγή	Δ3
6	Εισαγωγή	D4
10	Εισαγωγή	D5
11	Εισαγωγή	Επαναφορά	TTL, χαμηλού επιπέδου επαναφορά στο κανάλι 0, υψηλού επιπέδου σημαίνει ότι τα κομμάτια επιλογής καναλιού είναι αποτελεσματικά.
7	Έξω!	Έτοιμος.	TTL, έτοιμο (υψηλό=μη έτοιμο, χαμηλό= έτοιμο)
8	Έξω!	ΛΑΘΑ	TTL, σφάλμα ή βλάβη, (υψηλό = σφάλμα, χαμηλό = μηδενικό σφάλμα)
1,9	Δύναμη	Εθνική Τράπεζα	Γη
12	Δύναμη	ΕΣΚ1	5.0V±5% ισχύς κινητήρα VDC (μέγιστο 950mA)
15	Δύναμη	ΕΣΚ2	5.0V±5% ισχύς κυκλώματος κίνησης VDC ((50mA)
13,14		Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή

Ναυτιλία

1x32 Πολυκαναλικός Οπτικός Διακόπτης Φυτικών ινών Μοναδικός τρόπος και Πολυτρόπος Οπτικός Διακόπτης 4

Ερώτηση 1:Μπορώ να έχω μια παραγγελία δείγματος; Ποια είναι η MOQ σας;

Α1: Η παραγγελία δείγματος είναι ευπρόσδεκτη για δοκιμή και έλεγχο της ποιότητας.MOQ, 1pcs δείγμα είναι διαθέσιμο.Επίσης, είναι αποδεκτά μικτά δείγματα.

Ε2: Ποιος είναι ο χρόνος προετοιμασίας;

Α2: Ο κανονικός χρόνος προετοιμασίας είναι περίπου 1 εβδομάδα.Για μεγάλες ποσότητες και ειδικά προϊόντα. Παρακαλούμε ελέγξτε το χρόνο παράδοσης με τον αντιπρόσωπο πωλήσεων μας.Αλλά κρατάμε αποθέματα για κάποια προϊόντα,Θα μπορούσε να αποσταλεί 1-3 ημέρες μετά την παραλαβή της πληρωμής.

Ε3:Ποιοι είναι οι όροι πληρωμής;

Α3: Όρος πληρωμής: T/T, Paypal,Δυτική Ένωση,μετρητά, ALI κλπ.

Q4: Ποιο είναι το χρόνο εγγύησης σας;
Α4: 3 χρόνια εγγύηση.

Ε5: Μπορώ να χρησιμοποιήσω το δικό μας λογότυπο, ετικέτα και συσκευασία;
Α5: Ναι, θα μπορούσαμε να παρέχουμε OEM υπηρεσία η οποία σύμφωνα με τις απαιτήσεις σας, σχεδιάζουν τα προϊόντα ετικέτα, λογότυπο, PN, SN, συσκευασία.
