| Brand Name: | GEZHI |
| Αριθμός μοντέλου: | GZ-1x4S100X |
Περιγραφή του προϊόντος:

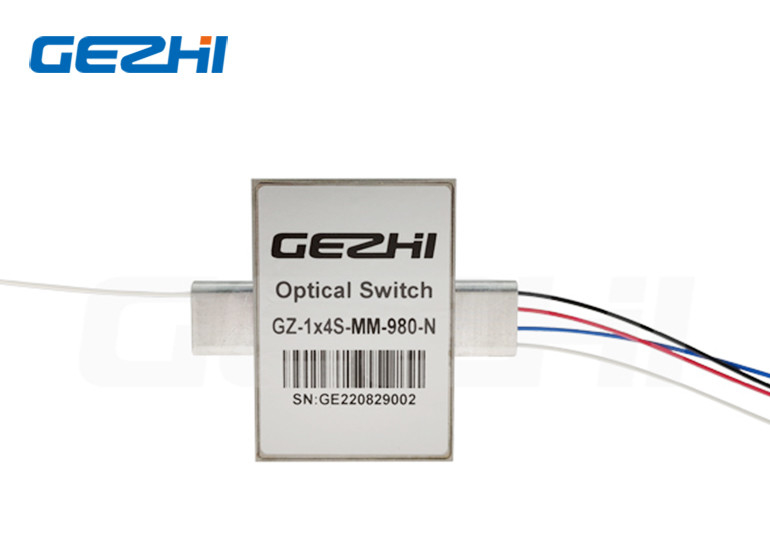

1x4S 105/125um οπτικό διακόπτη ινών για αισθητήρα ινών
Οπτικός διακόπτης 1x4S
Οι οπτικοί διακόπτες 1x4S από την GEZHI Photonics χρησιμοποιούν ίνες μεγάλου πυρήνα 105/125um.Η ίνα 105/125um 1x4 Οπτικά διακόπτες είναι με χαμηλή απώλεια εισαγωγήςΧρησιμοποιείται ευρέως σε ιατρικές, αισθητήρες ινών, έρευνα, λέιζερ και αεροδιαστημική κλπ.
Χαρακτηριστικά
◆Μικρή απώλεια εισαγωγής
◆Μεγάλη απομόνωση των καναλιών
◆Υψηλή σταθερότητα, υψηλή αξιοπιστία
◆Κλείδωμα ή μη κλείδωμα
Τεχνικές παραμέτρους
|
Παράμετροι |
GZ-1x4S | |
| Λειτουργικό μήκος κύματος | nm | 780, 980, 1060, 1310,1550 κλπ. |
| Απώλεια εισαγωγής | dB | ≤ 1.5 |
| Απώλεια που εξαρτάται από το μήκος κύματος | dB | ≤0.40 |
| Απώλεια που εξαρτάται από την πόλωση | dB | ≤0.05 |
| Απώλεια που εξαρτάται από τη θερμοκρασία | dB | ≤0.20 |
| Επιστροφή απώλειας | dB | SM≥50 MM≥30 |
| Διασταυρούμενη ομιλία | dB | SM≥55 MM≥35 |
| Χρόνος αλλαγής | ms | ≤ 8 |
| Επαναληψιμότητα | dB | ≤±0.02 |
| Δυνατότητα | φορές | ≥107 |
| Δραστηριακή τάση | V | 3 ή 5 |
| Τύπος διακόπτη | Μη κλειδώματα/κλειδώματα | |
| Θερμοκρασία λειτουργίας | °C | -20~+70 |
| Θέρμανση αποθήκευσης | °C | -40~+85 |
| Οπτική ισχύς | μv | 500, 1000, 2000, 5000, 10000 κλπ. |
| Διάσταση | χμ | 52.7.0L × 37.2W × 10.0H |
Οπτική διαδρομή
Διάσταση
Πληροφορίες παραγγελίας
| GZ | Τρόπος | Διάστημα κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Εργασιακή ισχύς | Τύπος ινών | Διάμετρος ινών | Μέγεθος ινών | Συνδετήρας |
| 1x4S |
S=SM Ε = ΜΜ |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=Προσδιορίστε |
3=3V 5=5V |
L=Κλείδωμα N=Δεν έχει κλειδώματα |
N=500mw 1=1W 2=2W 5=5W 10=10W S=Προσδιορίστε |
5=50/125 6=62,5/125 9=9/125 1=105/125 S=Προσδιορίστε |
25=250um 90=900um 20=2,0 mm S=Προσδιορίστε |
05=0,5m 10=1,0m S=Προσδιορίστε |
00=Καμία FP=FC/PC Επικαιροποίηση SP=SC/PC ΑΕ = ΑΕ/ΑΕΠ LP=LC/PC ΑΕ = ΑΕΠ/ΑΠ S=Προσδιορίστε |
Γενικές ερωτήσεις
Βίντεο
|
|
