| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x1-MOS100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος 1x1 Magneto Optical Switch

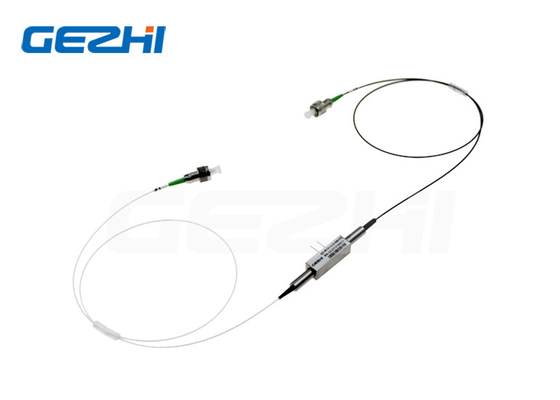

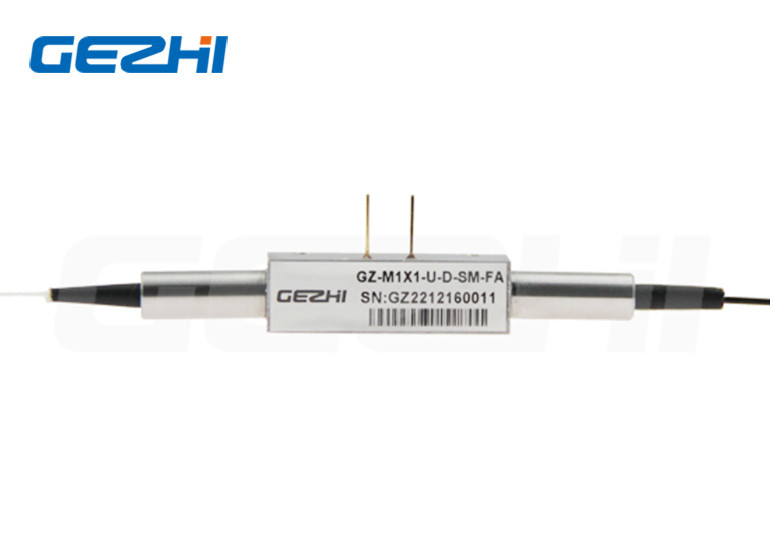

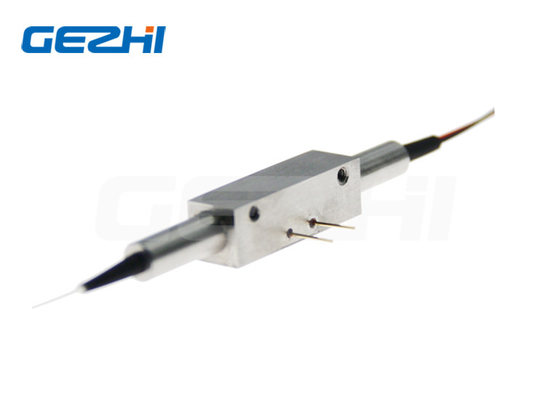

1X1 Magneto Optical Switch για την παρακολούθηση συστήματος
Ένας μαγνητικός οπτικός διακόπτης, που περιλαμβάνει: ένα πλήθος οπτικών εξαρτημάτων τοποθετημένων με τη σειρά κατά μήκος μιας φωτεινής διαδρομής που περιλαμβάνει: μια μονή οπτική ίνα, έναν πρώτο διπλοδιαθλαστικό οπτικό κρύσταλλο, ένα συγκρότημα πλάκας πρώτου μισού κύματος, ένα συγκρότημα περιστροφής πόλωσης, μια δεύτερη πλάκα μισού κύματος συναρμολόγησης, ένας δεύτερος διπλός διθλατικός οπτικός κρύσταλλος και ένας διπλός αντισταθμιστής οπτικών ινών.
Χαρακτηριστικά & Εφαρμογές του1x1 Magneto Optical Switch
|
Χαρακτηριστικά * Υψηλή ταχύτητα μεταγωγής * Καλύτερη αντοχή * Υψηλή αξιοπιστία * Κίνηση χαμηλής τάσης * Ασφαλές μάνδαλο |
Εφαρμογές *Μπλοκάρισμα οπτικού καναλιού *Προσθήκη/Απόθεση με δυνατότητα διαμόρφωσης * Παρακολούθηση συστήματος, Δοκιμή & μέτρηση * Σύστημα ανίχνευσης οπτικών ινών |
Προδιαγραφές του1x1 Magneto Optical Switch
| Παράμετροι | Μονάδα | 1×1 |
| Εύρος μηκών κύματος | nm | 1520~1580 |
| Μήκος κύματος δοκιμής | nm | 1550 |
| Απώλεια εισαγωγής1,2 | dB | 0,8 |
| Απώλεια επιστροφής | dB | ≥50 |
| Στιχομυθία | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Επαναληψιμότητα | dB | ≤±0,01 |
| Τάση λειτουργίας | V | 2.5 |
| Αντοχή | Κύκλοι | ≥ 30 δισεκατομμύρια |
| Χρόνος εναλλαγής | μs | ≤100 |
| Τύπος μεταγωγής | α/α | Κλείδωμα |
| Οπτική ισχύς | mW | ≤500 |
| Θερμοκρασία λειτουργίας | ℃ | –5~ +70 |
| Θερμοκρασία αποθήκευσης | ℃ | -40 ~ +85 |
| Σχετική υγρασία | % | 5 ~ 95 |
| Τύπος ινών | G657A1 | |
| Διάσταση | mm | (Μ)18χ(Π)7,3χ(Υ)6 |
Optical Route & Electric of1x1 Magneto Optical Switch
Αμφίδρομος
Μονόδρομος
Ηλεκτρικός
| Παράμετρος | Μονάδα | |
| Τάση κίνησης | V | 2,5±10% |
| Οδήγηση ρεύματος | mA | 160±30% |
| Διάρκεια παλμού | μs | 200~400 |
| ντομεγάλοέναΕγώΜΟ πισότητα | Hz | <800 |
| Τύπος | Τύπος ινών | Τάση λειτουργίας | Μήκος κύματος δοκιμής | Τύπος σωλήνα | Μήκος ινών | Συνδετήρας |
|
1X1B: Αμφίδρομος 1X1U: Μονόδρομος |
SM: SM, 9/125 Χ: Οι υπολοιποι
|
2.5: 2.5V
|
1550: 1550 nm Χ: Οι υπολοιποι |
25: 250 εκ 90: 900μ Χ: Οι υπολοιποι
|
05: 0,5μ±5 εκ 10: 1,0μ±5 εκ 15: 1,5μ±5 εκ Χ: Οι υπολοιποι |
OO:Κανένας ΠΠ:FC/PC ΦΑ:FC/APC SP:SC/PC ΑΝΩΝΥΜΗ ΕΤΑΙΡΙΑ:SC/APC STP:ST/PC LP:LC/PC ΛΑ:LC/APC Χ:Οι υπολοιποι |
Βίντεο
|
|
