| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-MxN-MOS100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος του48*Matrix Optical Switch Rackmount

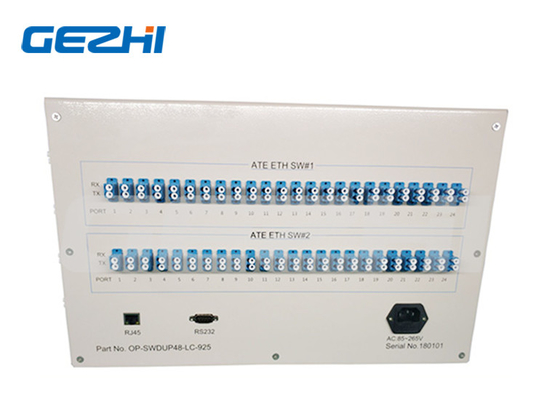

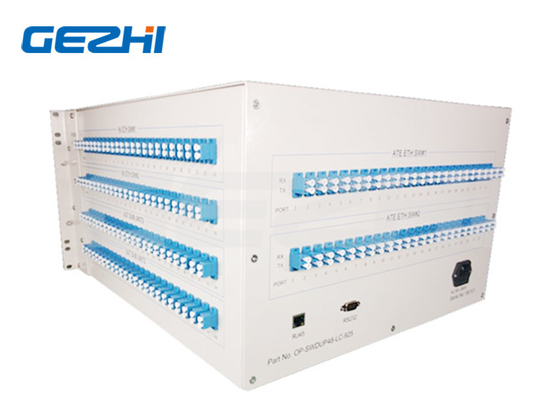

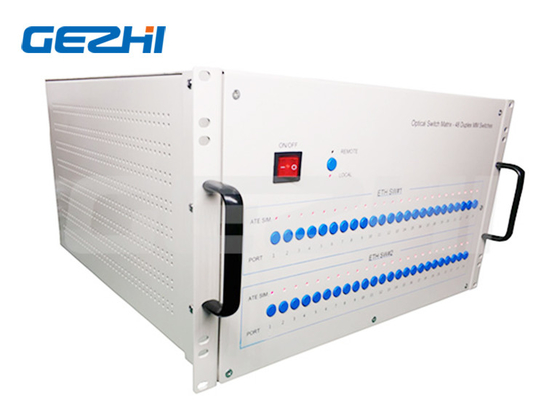

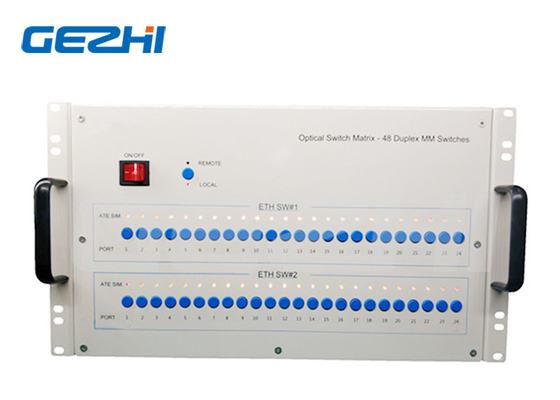

48*2x4 Matrix Optical Switch Rackmount for Maintaining system
48 τμχ 2x4 (D1x2) Οπτικός διακόπτης Rackmount
Αυτός ο οπτικός διακόπτης είναι ένα είδος συσκευής ελέγχου διαδρομής φωτός.παίζει μια διαδρομή φωτός ελέγχου και μετατρέπει τη διαδρομή φωτός.Το 48-D1X2-U αποτελείται από 48 τεμάχια συνδυασμών διαδρομής φωτός σύγχρονου διακόπτη 2x4 μηχανικού οπτικού διακόπτη, ο διακόπτης ελέγχου διαδρομής φωτός οπτικού διακόπτη μπορεί να είναι κουμπί 48 στον πίνακα ελέγχου, επίσης μπορεί μέσω της λειτουργίας επικοινωνίας σειριακής θύρας μικρής εμβέλειας RS - 232 ή απομακρυσμένη επικοινωνία Ethernet RJ45 στέλνοντας μια διαδρομή φωτός διακόπτη ελέγχου εντολής ελεγχόμενη από το πρόγραμμα, την κατάσταση του εξοπλισμού της διαδρομής φωτός από το πράσινο φως και το κόκκινο φως δείχνει τη διαδρομή φωτός.
Μπορούμε να κατασκευάσουμε προσαρμοσμένο μήκος κύματος, κανάλι διαμόρφωσης, τύπο ίνας, τύπο σύνδεσης κ.λπ.
Χαρακτηριστικά & Εφαρμογές του48*2x4 Matrix Optical SwitchRackmount
Χαρακτηριστικά
SerialNet, Υψηλή αξιοπιστία, Υψηλή σταθερότητα
Πίνακας οθόνης LED.Οπτική οθόνη, Βολική λειτουργία
Διαφανές σήμα μετάδοσης.Υψηλή σταθερότητα και αξιοπιστία
Μπορείτε να ρυθμίσετε το κανάλι και το χρονικό διάστημα αυτόματης σάρωσης
RS232 Control και RJ45 Ethernet Remote Management
Εφαρμογές
FITL
Αυτόματη μέτρηση
Απομακρυσμένη παρακολούθηση οπτικού δικτύου
Σύστημα παρακολούθησης και συντήρησης καλωδίων
Προδιαγραφές του48*2x4 Matrix Optical SwitchRackmount
| Παράμετρος | Μονάδα | 48*2x4 |
| Εύρος μηκών κύματος | nm | 1260~1650 ή προσαρμοσμένο |
| Δοκιμή μήκους κύματος | nm | 1310/1550 ή προσαρμοσμένο |
| Απώλεια εισαγωγής (Μέγ.) | dB | ≤1,5 |
| Απώλεια επιστροφής | dB | SM ≥ 50 |
| Στιχομυθία | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Επαναληψιμότητα | dB | ≤0,02 |
| Χρόνος εναλλαγής | Κυρία | ≤10 (Παρεικείμενο κανάλι) |
| Οπτική ισχύς | mW | ≤500 |
| Τύπος ινών | χμ | 9/125 |
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένο |
| Θύρα παρακολούθησης | / | RJ45 & RS232 ή προσαρμοσμένο |
| Τροφοδοτικό λειτουργίας (Τύπος βύσματος) | V | AC:220V (50/60Hz) ή DC:36V~72V |
| Θερμοκρασία λειτουργίας | ℃ | -10~+60 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Διαστάσεις βάσης βάσης | mm | 6U: 483x500x267mm |
Σετ οδηγιών τουMatrix Optical Switch Rackmount
| Ονομα | Οδηγίες | Περιγράφω |
| Ρύθμιση καναλιού οπτικού διακόπτη |
Στείλετε: |
Ρυθμίστε το κανάλι οπτικού διακόπτη 01 στο ON , επέστρεψε με επιτυχία. |
| Επιστροφή 1: |
||
| Στείλετε: |
Ρυθμίστε το κανάλι οπτικού διακόπτη 01 στο OFF , επέστρεψε με επιτυχία. |
|
| Επιστροφή 1: |
||
| Στείλετε: |
Ρυθμίστε το κανάλι οπτικού διακόπτη 48 στο ON , επέστρεψε με επιτυχία. |
|
| Επιστροφή 1: |
||
| Στείλετε: |
Ρυθμίστε το κανάλι οπτικού διακόπτη 48 στο OFF, επέστρεψε με επιτυχία. |
|
| Επιστροφή 1: |
||
| Στείλετε: |
Ρυθμίστε όλο το κανάλι οπτικού διακόπτη στο ON, επέστρεψε με επιτυχία. | |
| Επιστροφή 1: |
||
| Στείλετε: |
Ρυθμίστε όλο το κανάλι οπτικού διακόπτη στο OFF, επέστρεψε με επιτυχία. | |
| Επιστροφή 1: |
||
| Ερώτηση καναλιού οπτικού διακόπτη | Στείλετε: |
Ερώτηση για το κανάλι οπτικού διακόπτη, επιστράφηκε με επιτυχία. 1111111111111111: Είναι η κατάσταση όλων των οπτικών διακοπτών (0: ON, 1: OFF). |
| ΕΠΙΣΤΡΟΦΗ: |
||
|
Ορίστε την IP Διεύθυνση |
Στείλετε: | Ρυθμίστε τη διεύθυνση IP στο 192.168.1.100, επέστρεψε με επιτυχία. |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Ζητήστε τη διεύθυνση IP | Στείλετε: |
Ζητήστε τη διεύθυνση IP, επιστράφηκε με επιτυχία 192.168.1.100: Διεύθυνση IP στο 192.168.1.100 |
| ΕΠΙΣΤΡΟΦΗ: | ||
| Ορίστε τον αριθμό θύρας | Στείλετε: |
Ρυθμίστε τον αριθμό θύρας σε 5000, επέστρεψε επιτυχία |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Αριθμός θύρας ερωτήματος | Στείλετε: |
Ζητήστε τον αριθμό θύρας, επιστράφηκε με επιτυχία 5000: αριθμός θύρας έως 5000 |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Ρυθμίστε τη μάσκα υποδικτύου | Στείλετε: |
Ρυθμίστε τη μάσκα υποδικτύου στο 255.255.255.0, επέστρεψε επιτυχώς |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Μάσκα υποδικτύου ερωτήματος | Στείλετε: | Ερώτημα για τη μάσκα υποδικτύου, επέστρεψε με επιτυχία 255. 255. 255.0:μάσκα υποδικτύου στο 255. 255.255.0 |
| ΕΠΙΣΤΡΟΦΗ: | ||
| Ορίστε την Προεπιλεγμένη πύλη | Στείλετε: |
Ρυθμίστε την προεπιλεγμένη πύλη στο 192.168.1.1, επέστρεψε επιτυχώς |
| ΕΠΙΣΤΡΟΦΗ: |
||
|
Ερώτημα Προεπιλεγμένη πύλη |
Στείλετε: |
Ερώτημα για την προεπιλεγμένη πύλη, επέστρεψε με επιτυχία 192.168.1.1: προεπιλεγμένη πύλη στο 192.168.1.1
|
| ΕΠΙΣΤΡΟΦΗ: | ||
| Ρυθμίστε τον ρυθμό Baud | Στείλετε: |
Ρυθμίστε τον ρυθμό baud στο 9600, επέστρεψε με επιτυχία |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Ρυθμός Baud ερωτήματος | Στείλετε: |
Ερώτηση για τον ρυθμό baud , επέστρεψε με επιτυχία 9600: ρυθμός baud σε 9600
|
|
ΕΠΙΣΤΡΟΦΗ:
|
||
| Επανεκκινεί τη συσκευή | Στείλετε: |
Ρύθμιση επανεκκίνησης της συσκευής, επέστρεψε με επιτυχία |
| ΕΠΙΣΤΡΟΦΗ: |
||
| Ερώτηση πληροφοριών συσκευής | Στείλετε: |
Ζητήστε τις πληροφορίες της συσκευής ,επέστρεψε με επιτυχία. Μοντέλο:48-2X4-U Εύρος μήκους κύματος: 1260~1650 nm Τύπος ινών: SM, 9/125um Σύνδεσμος: LC/UPC Τροφοδοτικό λειτουργίας :AC:85~265V |
| ΕΠΙΣΤΡΟΦΗ: | ||
| Έκδοση ερωτήματος | Στείλετε: |
Ζητήστε την έκδοση, επέστρεψε με επιτυχία Έκδοση υλικού: V1.0.1 ΛΟΓΙΣΜΙΚΟ: V1.0.1 |
| ΕΠΙΣΤΡΟΦΗ: |
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Διάμετρος ινών | Συνδετήρας |
|
48*2x4 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=Μονό 85~265V DC=Μονό 36~72V AA=Διπλή 85~265V DD=Διπλή 36~72V AD=AC85~265V+DC36~75V |
00=Κανένα FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
Βίντεο
|
|
