| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-MxN-MOS200x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος του Matrix Optical Switch Rackmount
Οπτικός διακόπτης υψηλής ευστάθειας MxN Matrix για οπτικό δίκτυο

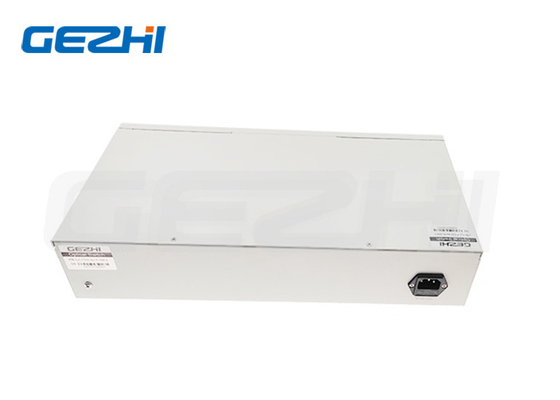

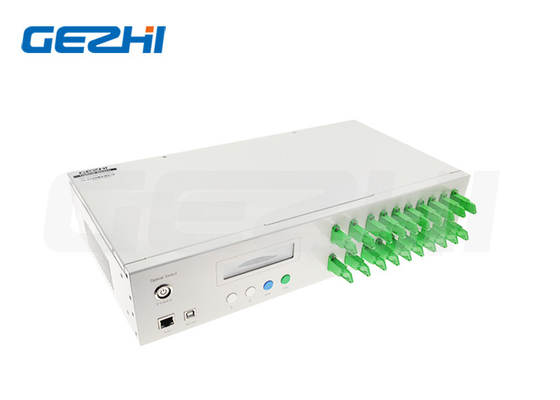

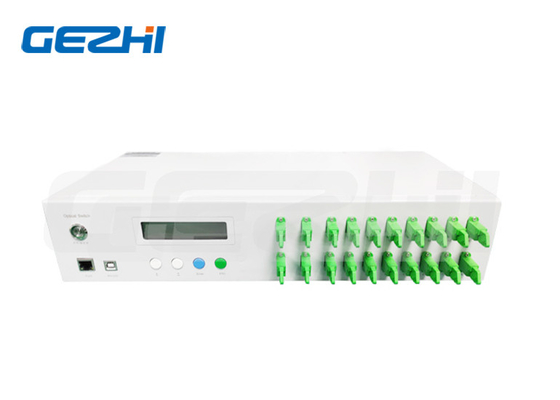

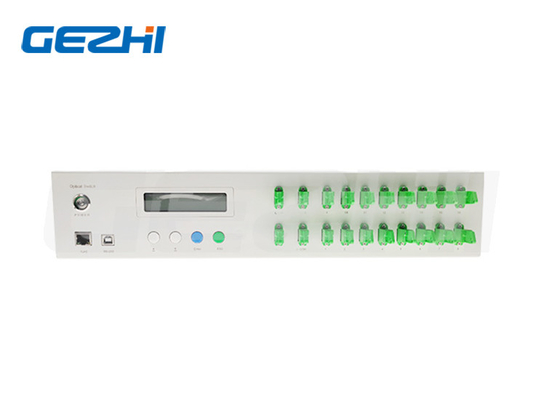

Matrix Optical Switch Rackmount

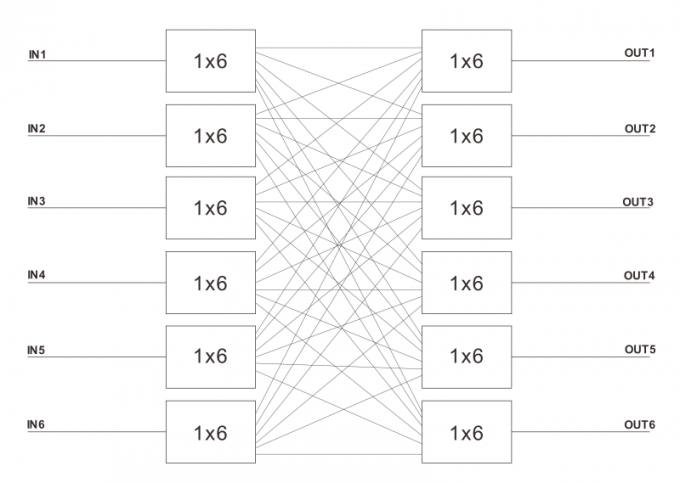

Οι οπτικοί διακόπτες matrix είναι υψηλής απόδοσης, πλήρως μη μπλοκαρισμένοι, πλήρως οπτικοί διακόπτες matrix, διαθέσιμοι με πλήθος θυρών από 4x4 έως 128x128.Έχει αποδειχτεί στις πιο απαιτητικές αμυντικές εφαρμογές και στον τομέα που έχει αποδειχθεί σε ένα ευρύ φάσμα εμπορικών εφαρμογών από μεγάλους κατασκευαστές δικτυακού εξοπλισμού, έχουν σχεδιαστεί για να καλύπτουν τις υψηλότερες ανάγκες απόδοσης, ασφάλειας και αξιοπιστίας των κρίσιμων για την αποστολή εφαρμογών με χαμηλή οπτική απώλεια, χαμηλή απαιτήσεις ισχύος και γρήγορες ταχύτητες μεταγωγής.
Το προσαρμοσμένο μήκος κύματος, τύπος ίνας, κανάλι εισόδου και εξόδου μπορεί να είναι διαθέσιμο.
Η GEZHI Photonics παράγει πλήρη γκάμα Matrix Optical switch όπως 2x8 , 2x16 , 2x64 , 4x4 , 4x16 , 4x32 , 8x8 , 8x16 , 16x16 , 20x20......128x128 optical matrix κ.λπ.
Χαρακτηριστικά & Εφαρμογές του Matrix Optical SwitchRackmount
Χαρακτηριστικά
*SerialNet, Υψηλή αξιοπιστία, Υψηλή σταθερότητα
*Πίνακας οθόνης LED.Οπτική οθόνη, Βολική λειτουργία
*Διαφανές σήμα μετάδοσης.Υψηλή σταθερότητα και αξιοπιστία
*Μπορεί να ρυθμιστεί το κανάλι και το χρονικό διάστημα αυτόματης σάρωσης
*RS232 Control και RJ45 Ethernet Remote Management
Εφαρμογές
*FITL
*Αυτόματη μέτρηση
*Σύστημα παρακολούθησης και συντήρησης καλωδίου απομακρυσμένης παρακολούθησης οπτικού δικτύου
Προδιαγραφές Matrix Optical SwitchRackmount
| Παράμετρος | Μονάδα | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16Χ16 |
| Εύρος μηκών κύματος | nm | 1260~1650 | |||||||||
| Δοκιμή μήκους κύματος | nm | 1310/1550 | |||||||||
| Απώλεια εισαγωγής | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Απώλεια επιστροφής | dB | SM ≥ 50 | |||||||||
| Στιχομυθία | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Επαναληψιμότητα | dB | ≤0,02 | |||||||||
| Διάρκεια Ζωής | φορές | >107 | |||||||||
| Χρόνος εναλλαγής | Κυρία | ≤8 (Παρεικείμενο κανάλι) | |||||||||
| Οπτική ισχύς | mW | ≤500 | |||||||||
| Συνδετήρας | / | FC, SC, LC, ST, SMA ή προσαρμοσμένο | |||||||||
| Θύρα παρακολούθησης | / | RJ45, RS232 | |||||||||
| Τροφοδοτικό λειτουργίας (Τύπος βύσματος) | V | AC:220V (50/60Hz) ή DC:36V~72V | |||||||||
| Θερμοκρασία λειτουργίας | ℃ | -10~+60 | |||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||||
| Rackmount | mm | Βάση σε ράφι 19" 1U, 2U, 3U ή 4U | |||||||||
Σκιαγραφημένος χάρτης του Matrix Optical Switch Rackmount
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Διάμετρος ινών | Συνδετήρας |
|
2x4 2x8 2x64 4x16 16Χ16 20Χ20 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460 nm 780 nm 980 nm S=Προσδιορίστε |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Προσδιορίστε |
AC=Μονό 85~265V DC=Μονό 36~72V AA=Διπλή 85~265V DD=Διπλή 36~72V AD=AC85~265V+DC36~75V |
00=Κανένα FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
Βίντεο
|
|
