| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-MxN-MOS100x |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 5-8 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επισκόπηση προϊόντος του οπτικού διακόπτη MxN Matrix

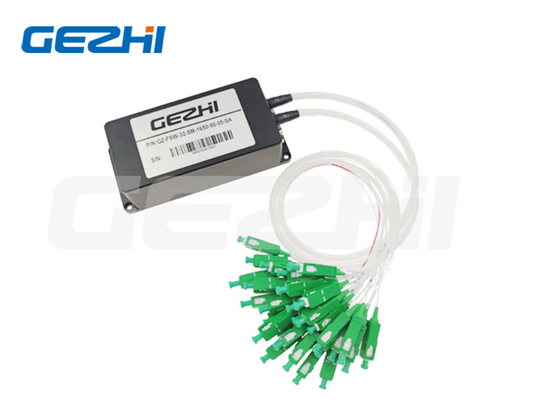

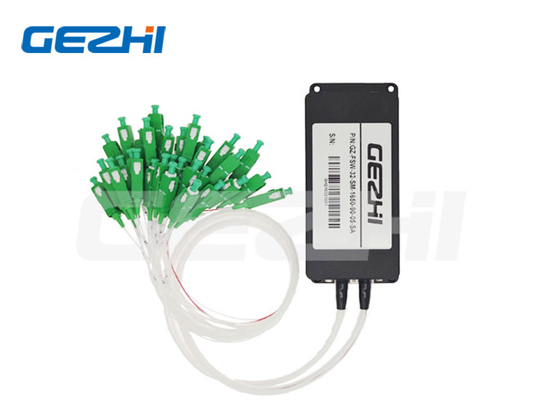

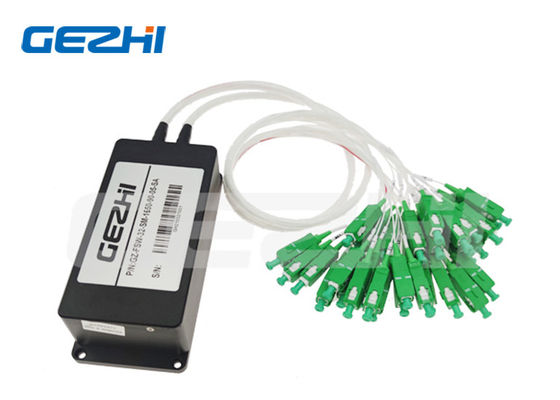

2x16 3x16 4x4 4x16 8x8 Matrix οπτικός διακόπτης για την παρακολούθηση συστήματος
Οπτικός διακόπτης Matrix
Οι διακόπτες οπτικών ινών Matrix MXN επιτρέπουν την ταυτόχρονη σύνδεση μεταξύ εισόδων M και ινών εξόδου N, σε μια πλήρως μη μπλοκαρισμένη, πλήρως οπτική διαμόρφωση cross-connect.Οι διακόπτες οπτικού πίνακα GEZHI MxN είναι χρήσιμοι για την προσθήκη πλεονασμού σε ένα οπτικό δίκτυο ή για κοινή χρήση πόρων σε εφαρμογές δοκιμών και μετρήσεων.Αυτός ο διακόπτης οπτικών ινών matrix είναι διαθέσιμος σε οποιοδήποτε μέγεθος MxN έως 128x128.
Αυτός ο διακόπτης οπτικών ινών Matrix έχει αναπτυχθεί από την GEZHI Photonics Co., Ltd.Ο διακόπτης οπτικών ινών Matrix με διακόπτη οπτικών ινών υψηλής ταχύτητας και υψηλής απόδοσης επιτρέπει σε οποιονδήποτε αριθμό ινών εισόδου M να συνδεθεί με οποιονδήποτε αριθμό ινών εξόδου N με τρόπο πλήρως μη μπλοκαρισμένο.Διαθέτει προσαρμοσμένο κανάλι MxN ως διακόπτης οπτικών ινών 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 οποιουδήποτε μεγέθους έως και 128x128 καναλιών matrix.
Χαρακτηριστικά & Εφαρμογές του MxN Matrix Optical Switch
|
Χαρακτηριστικά
|
Εφαρμογές
|
Προδιαγραφές οπτικού διακόπτη MxN Matrix
| Παράμετρος | Μονάδα | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16Χ16 |
| Εύρος μηκών κύματος | nm | 1260~1650 | |||||||||
| Δοκιμή μήκους κύματος | nm | 1310/1550 | |||||||||
| Απώλεια εισαγωγής | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Απώλεια επιστροφής | dB | SM ≥ 50 | |||||||||
| Στιχομυθία | dB | ≤-70 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Επαναληψιμότητα | dB | ≤0,02 | |||||||||
| Διάρκεια Ζωής | φορές | >107 | |||||||||
| Χρόνος εναλλαγής | Κυρία | ≤8 (Παρεικείμενο κανάλι) | |||||||||
| Οπτική ισχύς | mW | ≤500 | |||||||||
| Λειτουργία ελέγχου | / | TTL ή Προσαρμοσμένο | |||||||||
| Θερμοκρασία λειτουργίας | ℃ | -10~+55 | |||||||||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |||||||||
| Τύπος ενότητας Διαστάσεις | mm |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300x80 |
300x300x120 |
Σχέδιο οπτικού διακόπτη μήτρας 2x32
| OSW | Τρόπος | Μήκος κύματος | Πακέτο | Τύπος ινών | Μήκος ινών | Συνδετήρας |
|
2x4 2x32 4x4 4x16 6x36 8x8 16Χ16 32x32 S=Ειδικότητα |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Προσδιορίστε |
Μ=Ενότητα S=Προσδιορίστε |
Μ5=50/125 Μ6=62,5/125 09=9/125 S=Προσδιορίστε |
05=0,5μέτρο 10=1,0μέτρο |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Προσδιορίστε |
|
|
