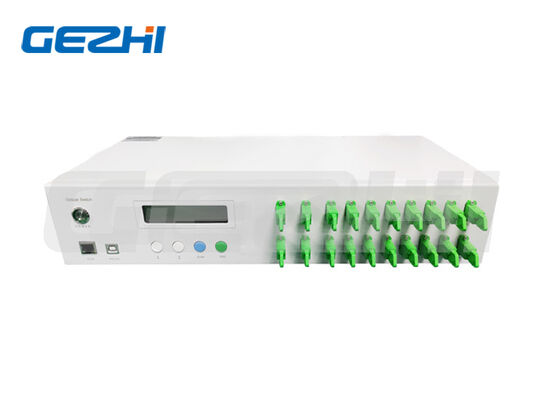

Η μήτρα οπτικού διακόπτη Gezhi MEMS MxN υιοθετεί ενσωματωμένο σχέδιο τσιπ MEMS από πυρίτιο, υποστηρίζοντας αμφίδρομη μετάδοση οπτικού σήματος, με δυνατότητα διαμόρφωσης ως δομή δρομολόγησης σήματος M×N ή N×M. Οι προδιαγραφές καναλιού κυμαίνονται από μίνι 4×4 έως μεγάλης κλίμακας μήτρα 256×256, ενσωματωμένο κύκλωμα μονάδας συμβατό με CMOS/TTL, ανεξάρτητα ελεγχόμενο κάθε οπτικό κανάλι.

Ο διακόπτης μήτρας ινών MEMS με rackmount περνά αυστηρές δοκιμές αξιοπιστίας μακράς διάρκειας, που αναπτύσσεται ευρέως στις τηλεπικοινωνίες, την αεροδιαστημική, την αυτόματη μέτρηση ινών, το FTTH, την απομακρυσμένη παρακολούθηση οπτικών καλωδίων και άλλα σενάρια οπτικής επικοινωνίας υψηλής ζήτησης.

• SerialNet σταθερό σύστημα ελέγχου, εξαιρετικά υψηλή μακροπρόθεσμη σταθερότητα και αξιοπιστία
• Ενσωματωμένη πρόσοψη LCD με οπτική απεικόνιση δεδομένων σε πραγματικό χρόνο, λειτουργία με φυσικό κουμπί
• Πλήρης διαφανής μετάδοση οπτικού σήματος, απώλεια εξαρτώμενη από χαμηλό μήκος κύματος
• Υποστηρίζει αυτόματη σάρωση καναλιών, προσαρμόσιμο διάστημα σάρωσης και εύρος καναλιών έναρξης/λήξης
• Διεπαφές διπλού ελέγχου: σειριακή θύρα RS232 + απομακρυσμένη διαχείριση δικτύου Ethernet RJ45
• Πλήκτρα πίνακα με δυνατότητα κλειδώματος και λειτουργία κλειδώματος καναλιού για αποφυγή κακής λειτουργίας
• Ευρύ εύρος θερμοκρασίας και υγρασίας λειτουργίας, προσαρμοστικότητα βιομηχανικής ποιότητας

• Σύνδεσμος ινών: FC, SC, LC, ST, SMA ή προσαρμοσμένος
• Θύρα επικοινωνίας: RJ45 + RS232, διαθέσιμη προσαρμοσμένη διεπαφή
• Τροφοδοτικό: AC 220V(50/60Hz) / DC 36V~72V; Διπλό AC/DC προαιρετικό
• Θερμοκρασία λειτουργίας: -10℃ ~ +60℃
• Θερμοκρασία αποθήκευσης: -40℃ ~ +85℃
• Υγρασία λειτουργίας: 5% ~ 95% χωρίς συμπύκνωση
• Μέγεθος Rack: 1U(483×230×44,5mm, ≤16 κανάλια), 2U(483×230×89mm, ≤32 κανάλια), 3U/4U/custom rack

• Προαιρετικό ποσοστό Baud: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (προεπιλογή 19200)
• Πρωτόκολλο ελέγχου: Προσαρμοσμένο σειριακό σύνολο εντολών, ξεκινά με <, τελειώνει με >, κεφαλαίος κωδικός εντολής
• Μέθοδοι ελέγχου: Λειτουργία τοπικού κουμπιού LCD, σειριακός έλεγχος RS232, απομακρυσμένη παρακολούθηση Ethernet RJ45

• Δοκιμή δικτύου πρόσβασης οπτικών ινών FTTH / FITL
• Αυτόματο σύστημα μέτρησης οπτικών ινών
• Απομακρυσμένη παρακολούθηση οπτικού δικτύου σε πραγματικό χρόνο
• Οπτικό καλώδιο online σύστημα παρακολούθησης & συντήρησης
• Έρευνα και δοκιμές παραγωγής τηλεπικοινωνιακού εξοπλισμού
• Εναλλαγή ζεύξης οπτικής επικοινωνίας αεροδιαστημικής
• Πολυκαναλική δρομολόγηση οπτικού σήματος κέντρου δεδομένων
• Εναλλαγή σήματος πολλαπλών διαδρομών οπτικού οργάνου

Μορφή κωδικού παραγγελίας:MEMS-MxN-X-XX-X-XX-XX-XX-XX

• Κλίμακα MxN Matrix: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /προσαρμοσμένη
• Λειτουργία Fiber: S=Single Mode(SM), M=Multi Mode(MM)
• Μήκος κύματος: 85=850nm,13=1310nm,15=1550nm, 85/13 διπλό μήκος κύματος κ.λπ.
• Πακέτο Rack: 1U/2U/3U/4U/custom
• Προδιαγραφές πυρήνα ινών: M5=50/125, M6=62,5/125, S9=9/125
• Τροφοδοτικό: AC single, DC single, dual AC, dual DC, AC+DC hybrid
• Σύνδεσμος ινών: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, χωρίς βύσμα

• Μεγάλη κάλυψη matrix έως 256×256, υποστήριξη προσαρμοσμένου μεγέθους πολλαπλών καναλιών
• Εξαιρετικά χαμηλή απώλεια εισαγωγής, αλληλεπίδραση υψηλής απομόνωσης, εξαιρετική απόδοση οπτικής μετάδοσης
• Αμφίδρομη μετάδοση σήματος, ευέλικτη εναλλαγή διάταξης M×N/N×M
• Διπλό τηλεχειριστήριο RS232+Ethernet, υποστήριξη ανεπιτήρητης παρακολούθησης μεγάλων αποστάσεων
• Βιομηχανικός σχεδιασμός τοποθετημένος σε ράφι, τυπικό ντουλάπι 19 ιντσών συμβατό
• 10 δισεκατομμύρια φορές διάρκεια ζωής μεταγωγής, σταθερή μακροπρόθεσμη συνεχής λειτουργία
• Τοπική οπτική λειτουργία LCD + απομακρυσμένο λογισμικό διπλού ελέγχου, βολικός εντοπισμός σφαλμάτων
• Πλήρης προσαρμοσμένη υπηρεσία: μήκος κύματος, υποδοχή, μέγεθος rack, τροφοδοτικό, διεπαφή

Α: Τα τυπικά μοντέλα περιλαμβάνουν 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, μέγιστο έως 256×256 matrix, προσαρμοσμένες προδιαγραφές καναλιών διαθέσιμες.

Α: Τρεις λειτουργίες ελέγχου: 1. Λειτουργία φυσικών κουμπιών τοπικής οθόνης LCD. 2. RS232 σειριακή θύρα επάνω έλεγχος υπολογιστή. 3. RJ45 Ethernet απομακρυσμένη διαχείριση δικτύου.

Α: Ναι. Η εσωτερική συστοιχία οπτικού διακόπτη MEMS υποστηρίζει αμφίδρομη οπτική μετάδοση, μπορεί να χρησιμοποιηθεί ως μήτρα M×N ή N×M όπως απαιτείται.

Α: Η αντοχή της εναλλαγής φτάνει τις ≥10 δισεκατομμύρια φορές, κατάλληλη για μακροχρόνια συνεχή σενάρια δοκιμών αυτόματης σάρωσης.

Α: Υποστηρίξτε τις εντολές κλειδώματος απομακρυσμένου κλειδιού και κλειδώματος καναλιού μέσω σειριακής θύρας, μετά το κλείδωμα, ο μπροστινός πίνακας δεν μπορεί να αλλάξει κανάλι χειροκίνητα.
