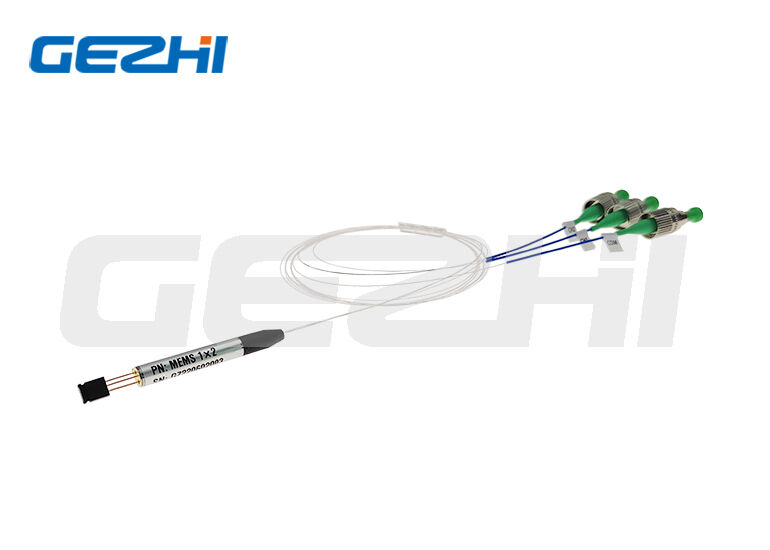

1×N MEMS Οπτικός Διακόπτης∙ Single Mode & Multi Mode MEMS Οπτικός Διακόπτης ινών - Gezhi Photonics

1×N MEMS Οπτικός Διακόπτης∙ Single Mode & Multi Mode MEMS Οπτικός Διακόπτης ινών - Gezhi Photonics

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	MEMS-D-
Μούβ:	1 τεμ
τιμή:	US$188-US$688
Χρόνος παράδοσης:	2-3 εβδομαδες

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE RoHS,ISO9001

Έγγραφο:

Τύπος σύνδεσης:

FC/SC/LC...

Χρόνος μεταγωγής:

≤8 ms

Απώλεια εισαγωγής:

1×2 ≤0,8dB；3≤N≤8 ≤1,0dB；17≤N≤32 ≤1,5dB；33≤N≤64 ≤1,7dB

Έλεγχος τάσης:

Ανώτατη οπτική δύναμη:

≤500mw

Θερμοκρασία λειτουργίας:

-20℃ ~ +85℃

Συσκευασία λεπτομέρειες:

Χάρτινο κουτί

Δυνατότητα προσφοράς:

2000 τμχ το μήνα

Περιγραφή του προϊόντος

Υψηλής απόδοσης 1×N MEMS οπτική συσκευή διακόπτη

Εισαγωγή του προϊόντος

Ο οπτικός διακόπτης Gezhi Photonics 1 × N MEMS είναι ένα μικροσκοπικό στοιχείο διακόπτη MEMS ινών που έχει σχεδιαστεί για επικοινωνία ινών, δίκτυο PON, οπτικά όργανα και συστήματα παρακολούθησης δικτύου.Αυτός ο μη κλειδωμένος οπτικός διακόπτης MEMS παρέχει δύο σειρές με ενιαίο τρόπο (μέγιστο 1 × 64 κανάλια) και πολλαπλό τρόπο (μέγιστο 1 × 16 κανάλια), με εξαιρετικά συμπαγές κυλινδρικό περίβλημα, γρήγορη ταχύτητα αλλαγής, χαμηλή απώλεια εισαγωγής,Εξαιρετική απόδοση απώλειας που εξαρτάται από το μήκος κύματος/θερμικό/πολωρισμό και εξαιρετικά μακρά διάρκεια ζωής έως 10 δισεκατομμύρια φορές αλλαγής.

Βασικά χαρακτηριστικά

1Υπερ συμπαγή κυλινδρική δομή	Δύο προδιαγραφές μεγέθους: Φ5,5×42mm (N≤7 κανάλια), Φ6,0×47mm (8≤N≤64 κανάλια), μικρό αποτύπωμα για συμπαγές οπτικές μονάδες
2.Υπερ-γρήγορος χρόνος αλλαγής	Χρόνος εναλλαγής ≤8ms, άμεση εναλλαγή οπτικής διαδρομής για προστασία δικτύου σε πραγματικό χρόνο
3.Μικρή απώλεια εισαγωγής	Σχεδιασμός βαθμιαίας απώλειας για διαφορετικούς αριθμούς καναλιών, μονής λειτουργίας 1 × 2 μόνο ≤ 0,8dB απώλεια εισαγωγής
4Ανώτερος δείκτης οπτικής συνέπειας	WDL≤0,3dB, TDL≤0,3dB, PDL≤0,1dB, επαναληψιμότητα ≤±0,05dB, σταθερή μετάδοση σήματος
5Υψηλή απομόνωση και απώλεια επιστροφής	Απώλεια επιστροφής ≥50dB (μοναδική λειτουργία), διασταύρωση ≥45~50dB, αποφεύγοντας αποτελεσματικά τις παρεμβολές διασταύρωσης του οπτικού σήματος
6Υψηλή διάρκεια ζωής	Δυνατότητα ≥ 10 δισεκατομμύρια κύκλοι διακόπτη, σταθερή μακροχρόνια λειτουργία
7.Παρασκευαστική προσαρμοστικότητα σε ευρύ περιβάλλον λειτουργίας	Θερμοκρασία λειτουργίας: -20°C ~ +85°C, θερμοκρασία αποθήκευσης: -40°C ~ +85°C, υγρασία 5% ~ 95% RH
8.Μέθοδος διακόπτη χωρίς κλειδαριά, τάση ελέγχου ≤ 60V, μέγιστη οπτική ισχύς 500mW

Εφαρμογές

Πλήρως εφαρμόσιμες στις βιομηχανίες οπτικών επικοινωνιών και οπτικών δοκιμών, βασικά σενάρια:

Δίκτυο οπτικής πρόσβασης PON
Αυτοματοποιημένη αλλαγή προστασίας ινώδους σύνδεσης
Οπτικά όργανα δοκιμής και εργαλεία δοκιμής εργαστηρίου
Σύστημα παρακολούθησης σε πραγματικό χρόνο δικτύου οπτικών ινών
Οπτική δρομολόγηση σήματος, πολλαπλή διανομή οπτικού σήματος

Προδιαγραφές απόδοσης

Οπτικός διακόπτης MEMS μονής λειτουργίας 1 × N (N ≤ 64)

Παράμετρος	Μονάδα	Τεχνικός δείκτης
Λειτουργικό μήκος κύματος	-	Διάταξη O (1290~1330nm), Διάταξη L+ (1625~1650nm)
Απώλεια εισαγωγής	dB	1×2 ≤0,8;3≤N≤8 ≤1,0;17≤N≤32 ≤1,5;33≤N≤64 ≤1.7
WDL	dB	≤0.3
TDL	dB	≤0.3
ΠΔΛ	dB	≤0.1
Επιστροφή απώλειας	dB	≥ 50
Διασταυρούμενη ακοή	dB	2≤N≤32 ≥50·33≤N≤64 ≥45
Επαναληψιμότητα	dB	≤±0.05
Ώρα αλλαγής	ms	≤ 8
Μηχανική αντοχή	φορές	≥ 10,000,000,000
Δυνατότητα ελέγχου	V	≤ 60
Τρόπος αλλαγής	-	Μη σφραγισμένα
Μέγιστη οπτική ισχύς	mW	≤ 500
Θέρμανση λειτουργίας	°C	-20 ~ +85
Θέρμανση αποθήκευσης	°C	-40 ~ +85
Υγρασία λειτουργίας	% RH	5 ~ 95
Διάσταση	χμ	N≤7: Φ5,5×42;8≤N≤64: Φ6,0×47

Οπτικός διακόπτης MEMS πολλαπλής λειτουργίας 1×N (N ≤ 16)

Παράμετρος	Μονάδα	Τεχνικός δείκτης
Λειτουργικό μήκος κύματος	nm	850±30, 1310±30
Απώλεια εισαγωγής	dB	N≤12 ≤1.0;13≤N≤16 ≤1.2
WDL	dB	≤0.3
TDL	dB	≤0.4
ΠΔΛ	dB	≤0.2
Επιστροφή απώλειας	dB	≥ 30
Επαναληψιμότητα	dB	≤±0.05
Ώρα αλλαγής	ms	≤ 8
Μηχανική αντοχή	φορές	≥ 10,000,000,000
Δυνατότητα ελέγχου	V	≤ 60
Τρόπος αλλαγής	-	Μη σφραγισμένα
Μέγιστη οπτική ισχύς	mW	≤ 500
Θέρμανση λειτουργίας	°C	-20 ~ +85
Θέρμανση αποθήκευσης	°C	-40 ~ +85
Υγρασία λειτουργίας	% RH	5 ~ 95
Διάσταση	χμ	N≤7: Φ5,5×42;8≤N≤16: Φ6,0×47

Οπτική διαδρομή και μηχανική διάσταση

1×N MEMS Οπτικός Διακόπτης∙ Single Mode & Multi Mode MEMS Οπτικός Διακόπτης ινών - Gezhi Photonics 0

Οπτική διαδρομή: κοινή πύλη (COM) εισόδου μεμονωμένης ινώδους, μετάβαση σε οποιοδήποτε από τα N κανάλια εξόδου
Μέγεθος κατοικίας
- Μικρό μέγεθος (N≤7): Φ5,5×42mm, 3Pin πίνακας ελέγχου: Pin1=GND, Pin2=X, Pin3
- Μεγάλο μέγεθος (8≤N≤64): Φ6.0×47mm, πίνακας ελέγχου 5Pin: Pin1=GND, Pin2=X, Pin3=Y
Κύλινδρο μεταλλικό περίβλημα, με έξοδο ινών από την ουρά, συμβατό με διάφορους συνδετήρες ινών

Πληροφορίες παραγγελίας και πρότυπο κωδικού

Μορφή κώδικα μοντέλου: MEMS-D-[Κανάλι]-[Μέρος κύματος]-[Τύπος ινών]-[Διάμετρος ινών]-[Μέρος ινών]-[Συνδετήρας]

Κωδικός καναλιού:	02=1×2, 04=1×4, 08=1×8, 16=1×16
Κωδικός μήκους κύματος:	85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm, 13/15=Δύο 1310/1550nm
Τύπος ινών:	5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=Εξατομικευμένη ίνα
Διάμετρος ινών:	25=250μm επίστρωση, X=προσαρμοσμένη
Διάστημα ινών:	05=0,5m, 10=1,0m, X=Διάθεση μήκους
Συνδετήρας:	00=Καμία, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Παραδείγματος χάριν: MEMS-D-16-15-9-25-10-LA → 1×16 μονότυπο 1550nm, 9/125 ίνες, επικάλυψη 250μm, 1m ίνες, σύνδεσμος LC/APC

Συχνές Ερωτήσεις

Ε: Για ποιο σκοπό χρησιμοποιείται ένας οπτικός διακόπτης MEMS 1 × N;

Α: Ο διακόπτης μας MEMS 1 × N ινών χρησιμοποιείται κυρίως για πρόσβαση στο δίκτυο PON, προστασία σύνδεσης ινών, όργανα οπτικών δοκιμών και παρακολούθηση δικτύου ινών,για την πραγματοποίηση αυτόματης εναλλαγής δρομολογίου οπτικών σημάτων πολλαπλών καναλιών.

Ε2: Ποιο είναι το μέγιστο κανάλι του οπτικού διακόπτη MEMS μονής λειτουργίας σας;

Α: Η έκδοση μονής λειτουργίας υποστηρίζει έως 1 × 64 κανάλια· η έκδοση πολυδιάταξης μέγιστο 1 × 16 κανάλια.

Ε3: Είναι αυτός ο οπτικός διακόπτης MEMS τύπου κλειδώματος ή μη κλειδώματος;

Α: Όλες οι σειρές MEMS-D μας υιοθετούν λειτουργία διακόπτη χωρίς κλειδαριά, τάση ελέγχου ≤60V.

Ε4: Πόσες φορές μπορεί να αλλάξει ο οπτικός διακόπτης MEMS;

Α: Η μηχανική αντοχή φτάνει τους ≥10 δισεκατομμύρια κύκλους εναλλαγής, μακρά διάρκεια ζωής για συνεχή βιομηχανική χρήση.

Ε5: Ποιες συνδέσεις ινών μπορούν να προσαρμοστούν;

Α: Υποστήριξη FC, SC, LC PC/APC συνδετήρες, γυμνή ίνα χωρίς συνδετήρα είναι επίσης προαιρετική.

Κατασκευαστής: Gezhi Photonics Co., Ltd.

Επαγγελματίας προμηθευτής οπτικών διακόπτες MEMS, συνδετήρων ινών, οπτικών παθητικών εξαρτημάτων για την παγκόσμια βιομηχανία επικοινωνιών ινών.www.gezhiphotonics.com
