| Product Name: | 2x2B Optical Switch | Wavelength: | 1310/1550nm or customize |
|---|---|---|---|
| Connector: | SC/UPC or customize | Voltage: | 5V or 3V |
| Mode: | sm or mm | Application: | System monitoring |
| Υψηλό φως: | Υψηλός διακόπτης οπτικών ινών αξιοπιστίας,Υψηλοί οπτικοί διακόπτες σταθερότητας,2x2 διακόπτης οπτικών ινών καναλιών |
||

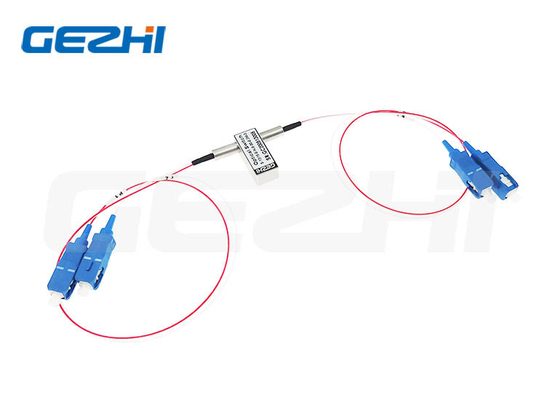

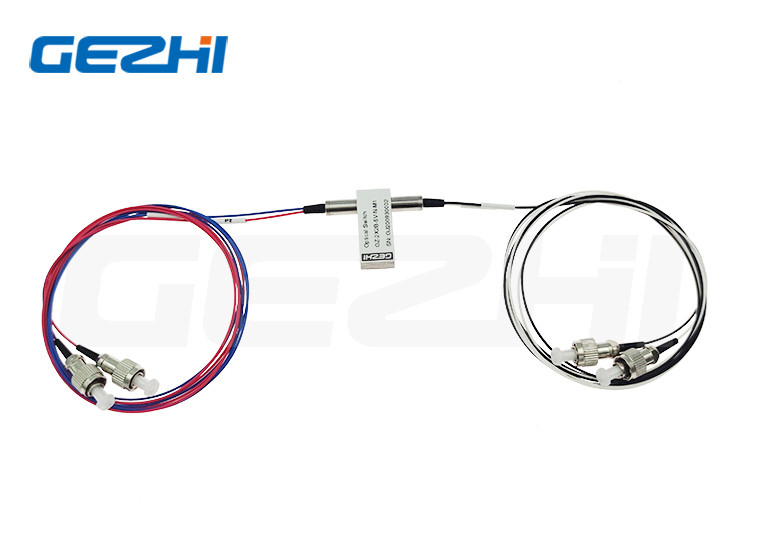

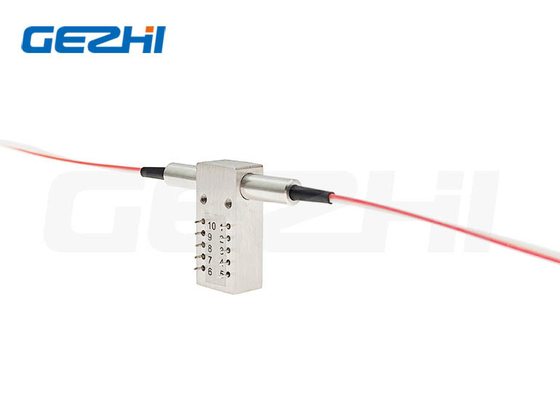

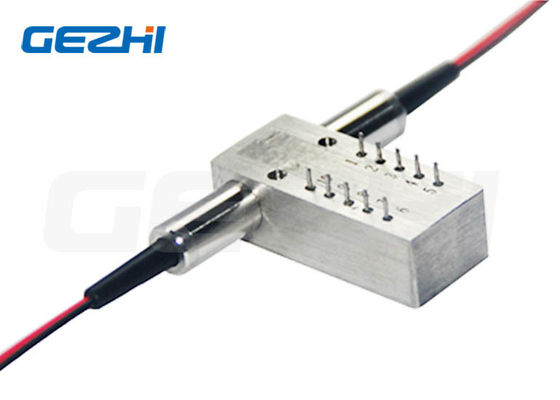

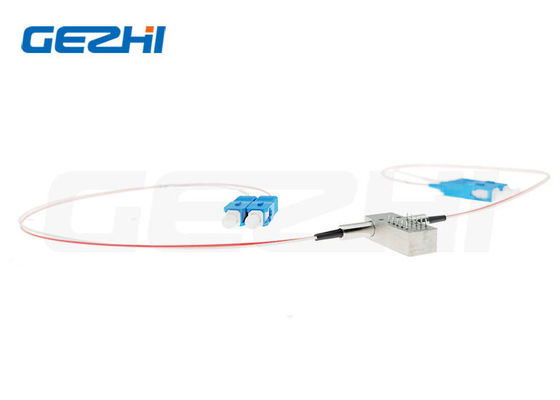

Επισκόπηση του οπτικού διακόπτη 2x2B
Τα υψηλά κανάλια σταθερότητας 2x2 αξιοπιστίας παρακάμπτουν τους opto-μηχανικούς οπτικούς διακόπτες
Οπτικός διακόπτης opto-Mechanial 2X2B
Ο opto-μηχανικός αμφίδρομος διακόπτης οπτικών ινών 2x2B συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό 2 εισερχόμενων οπτικών σημάτων σε 2 ίνες παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια opto-μηχανική διαμόρφωση και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Ο διακόπτης έχει ενσωματώσει τους ηλεκτρικούς αισθητήρες θέσης. Με βάση την τεχνολογία φίλτρων λεπτών ταινιών που παρέχει μια γερή μέθοδο το ελαφρύ μπάλωμα, αυτή η σειρά προϊόντων έχει μια δραστικά απλουστευμένη διαμόρφωση πλατφορμών που προσφέρει την υψηλή αξιοπιστία και το χαμηλό κόστος παραγωγής. Αυτό το νέο σχέδιο μειώνει σημαντικά την ευαισθησία θέσης κινούμενων μερών, που προσφέρει τη πρωτοφανή υψηλή σταθερότητα καθώς επίσης και ένα χωρίς ταίρι χαμηλότερο κόστος.
Χαρακτηριστικά γνωρίσματα & εφαρμογές του οπτικού διακόπτη 2x2B
|
Χαρακτηριστικά γνωρίσματα Χαμηλή απώλεια εισαγωγής |
Εφαρμογές Μετατροπή δικτύων Έλεγχος συστημάτων Φράξιμο καναλιών Ολοκλήρωση ενότητας και συστημάτων Δίκτυο μητροπολιτικής περιοχής Προστασία και αποκατάσταση δικτύων |
Προδιαγραφές του οπτικού διακόπτη 2x2B
| Παράμετροι | Μονάδα | Gz-fsw-2×2B | |
| Σειρά μήκους κύματος | NM | 850±40/1300±40 | 1260~1650 |
| Λειτουργούν μήκος κύματος | NM | 850/1300 | 1310/1550 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,8 Max: 1.2 | Τύπος: 0,6 Max: 0,8 |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Λογομαχία | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Παροχή ηλεκτρικού ρεύματος | β | 3.0 ή 5.0 | |
| Διάρκεια ζωής | χρόνοι | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Δύναμη μετάδοσης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Βάρος | γ | 16 | |
| Διάσταση | χιλ. | (Λ) 27.0× (W) 12.0× (Χ) 8,2 | |
Οπτική διαδρομή του οπτικού διακόπτη 2x2B
Πληροφορίες Odering του οπτικού διακόπτη 2x2B
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
FAQ
Q1: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας οπτικού διακόπτη 2x2B;
