Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Type: | AAWG Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Product Name: | Athermal AWG Module | Channel Spacing: | 100Ghz |
| Number Of Channels: | 40 CH | Filter Shape: | Flat Top/Gaussian |
| Operating Temperature: | -5~75 | Input/Output Connector: | FC, SC, LC Optional |
| FC, SC, LC Optional Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Fiber Type: | 900um Loose Tube | ||
| Υψηλό φως: | Αθερμικό AAWG DWDM,100GHz ενότητα AWG,Αθερμική ενότητα AAWG |
||

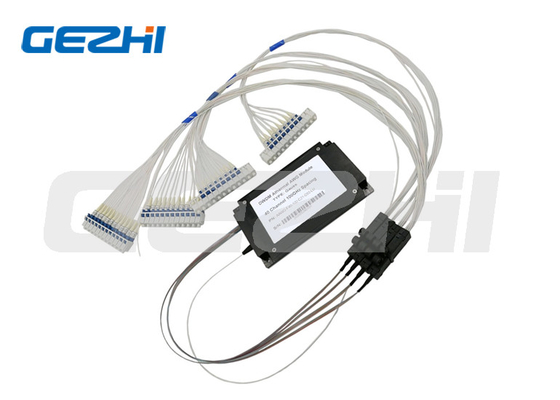

Επίπεδης κορυφής/γκαουσσιανό φίλτρο 40 ενότητα 40 καναλιών AAWG αθερμική ενότητα AWG CH 100GHz
Περιγραφή προϊόντων
Το Gezhi Photonics ράφι-τοποθετημένα πλαίσια πολυδιαυλωτών 40 καναλιών DWDM (Mux) και αποπολυπλεκτών (DeMux) παρέχει την άριστη λύση για την αποταμίευση υποδομής με τη συνάθροιση 40 διαφορετικών μηκών κύματος επάνω σε μια ενιαία ίνα. Αυτά τα προϊόντα 1U είναι πρωτόκολλο διαφανές. Και τα 40 κανάλια είναι στην γ-ταινία με το διάστημα 100 Ghz μεταξύ της χρησιμοποίησης καναλιών υψηλής - γκαουσσιανή τεχνολογία ποιοτικού AWG.
Εφαρμογές
Δίκτυα μετρό
Κέντρο δεδομένων
Δίκτυο πρόσβασης
Εφαρμογές CATV
WDM δίκτυο
Τηλεπικοινωνίες
Χαρακτηριστικά γνωρίσματα
Η υψηλή απομόνωσης χαμηλή εισαγωγής παροχή ηλεκτρικού ρεύματος απώλειας διπλή μπορεί να είναι διαχείριση από την κονσόλα και την expoxy-ελεύθερη οπτική ακρίβεια μήκους κύματος σταθερότητας & αξιοπιστίας λογομαχίας πορειών NMS χαμηλή συνολική ενσωματωμένη άριστη άριστη & το αθερμικό σχέδιο σταθερότητας
Προδιαγραφές
|
Παράμετρος
|
Αξία
|
|
Αριθμός καναλιών
|
40
|
|
Διάστημα καναλιών
|
100Ghz
|
|
Λειτουργούν μήκος κύματος
|
Γ-ταινία
|
|
Passband συχνότητα
|
±0.1nm
|
|
Ακρίβεια μήκους κύματος
|
±50pm
|
|
Απώλεια εισαγωγής
|
<6>
|
|
Συνέπεια της απώλειας εισαγωγής
|
<1>
|
|
Λειότητα απώλειας εισαγωγής
|
<0>
|
|
0.5dB Passband
|
>0.2nm
|
|
1dB Passband
|
>0.4nm
|
|
3dB Passband
|
>0.6nm
|
|
20dB Passband
|
<1>
|
|
Παρακείμενη απομόνωση καναλιών
|
≥25dB
|
|
Μη-δίπλα στην απομόνωση καναλιών
|
≥30dB
|
|
Συνολική λογομαχία
|
22 DB
|
|
Επιστροφής απώλεια
|
≥40dB
|
|
Εξαρτώμενη απώλεια πόλωσης
|
<0>
|
|
Διασπορά τρόπου πόλωσης
|
<0>
|
|
Μέγιστη οπτική δύναμη φορτίων
|
24dBm
|
|
Σειρά ελέγχου της οπτικής δύναμης
|
-35dBm ~ +23dBm
|
|
Μορφή συνδετήρων
|
LC/UPC
|
|
Λειτουργούσα θερμοκρασία
|
-10~+65℃
|
|
Σχετική υγρασία
|
95%
|
|
Διαστάσεις
|
ράφι 19-ίντσας 1U (440 X 220 X 44mm)
|
