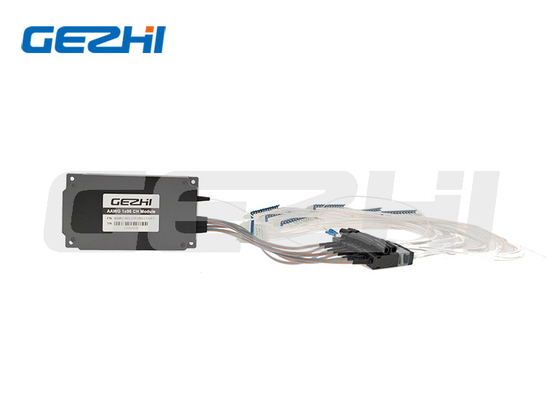

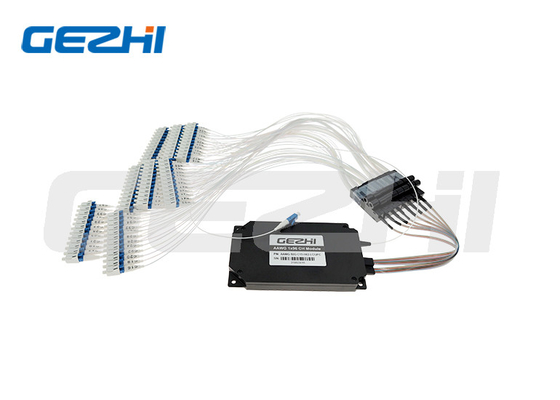

96 καναλιών AAWG Module με 50GHz απόσταση καναλιών και αθερμικό σχεδιασμό για δίκτυα DWDM

Name: 96 καναλιών AAWG Module με 50GHz απόσταση καναλιών και αθερμικό σχεδιασμό για δίκτυα DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Ενότητα AWG DWDM mux Demux 96 καναλιών
Price: 543.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	Ενότητα AWG DWDM mux Demux 96 καναλιών
Μούβ:	1pc
τιμή:	US$398-US$688
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Διάστιχο καναλιών:

50GHz

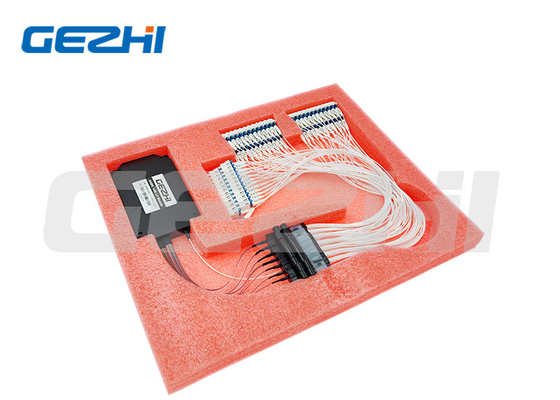

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

5000pcs το μήνα

Επισημαίνω:

Ενότητα 96 καναλιών AAWG

Ενότητα δικτύων AAWG DWDM

Περιγραφή του προϊόντος

96 κανάλια AAWG Module Athermal Arrayed Waveguide Grating για δίκτυο DWDM

Μονάδα AAWG 96 καναλιών, Αθερμική συστοιχία κυματοδρομικής πλέξης για δίκτυο DWDM

Επισκόπηση του προϊόντος

Οι ενότητες αθερμικής AWG (AAWG) παρέχουν ισοδύναμες επιδόσεις με τις τυποποιημένες θερμικές AWG (TAWG), αλλά δεν απαιτούν ηλεκτρική ενέργεια για σταθεροποίηση.Χρησιμοποιούνται ως άμεσες υποκατάστατες των φίλτρων λεπτής ταινίας (μονάδες DWDM τύπου φίλτρου) σε εφαρμογές όπου η ισχύς δεν είναι διαθέσιμη, καθιστώντας τους ιδανικούς για εξωτερικές εφαρμογές που λειτουργούν από -30°C έως +70°C σε δίκτυα πρόσβασης.

Οι ενότητες Athermal AWG (AAWG) της Gezhi Photonics παρέχουν εξαιρετικές οπτικές επιδόσεις, υψηλή αξιοπιστία, ευκολία χειρισμού ινών και εξοικονόμηση ενέργειας σε ένα συμπαγές πακέτο.

Χαρακτηριστικά

Χαμηλή PDL
Χαμηλή χρωματική διασπορά
Μικρή απώλεια εισαγωγής
Η Telcordia GR-1221-Core είναι εγκεκριμένη
Λειτουργία MUX/DEMUX
Αθερμική σχεδίαση, δεν απαιτείται ηλεκτρική ενέργεια
Μικρή συσκευασία
Αριθμός πολλαπλών καναλιών

Εφαρμογές

Οπτική πολλαπλασιαστική προσθήκη/αποτύπωση
Διαδρομή μήκους κύματος
Διαβίβαση DWDM

Τεχνικές παραμέτρους

Παράμετρος	Μονάδα	Πάνω επίπεδα	Γκαυσιανό	Πάνω επίπεδα	Γκαυσιανό
Αριθμός καναλιών		16/32/40/48		80/88/96
Διαχωρισμός καναλιών	GHz	50	50
Συχνότητα καναλιού	Τζ	Γαλάζια ζώνη = 1528.773 ~ 1547.316	Διάταξη C=1526.827~1564.679	Κόκκινη ζώνη=1545.720~1564.679
Ακριβότητα μήκους κύματος	nm	±0.05	±0.05	±0.05	±0.05
1dB εύρος ζώνης	nm	> 0.18	> 0.12	> 0.18	> 0.12
3dB εύρος ζώνης	nm	> 0.28	> 0.20	> 0.28	> 0.20
Απώλεια εισαγωγής (περιοχή διέλευσης)	dB	< 4.5	<3.7	< 5.5	< 4.5
Περσόφωνη ακρόαση γειτονικού καναλιού	dB	>27	>27
Διασταυρούμενη ομιλία μη παρακείμενου καναλιού	dB	> 30	> 30
Συνολική διασταυρούμενη ακοή	dB	> 24	> 24
Ομοιομορφία απώλειας εισαγωγής	dB	< 1.2	< 1.5
Απώλεια πόλωσης	dB	< 0.5	< 0.5	< 0.5	< 0.5
Απώλεια απόδοσης	dB	> 40
Διασκορπισμός	PS/nm	±10
Θερμοκρασία λειτουργίας	oC	-20~70
Μέγεθος (μήκος * πλάτος * ύψος)	χμ	1207012.3		1309011.3

Επιχειρηματικό πλεονέκτημα

Τεχνολογία:

Επαγγελματική δραστηριότητα στην παραγωγή συσκευασιών υψηλής ακρίβειας οπτικών συσκευών για 10 χρόνια
10 χρόνια εμπειρίας στην τεχνική ομάδα
Διαθέτουν βασική ιδιόκτητη τεχνολογία
