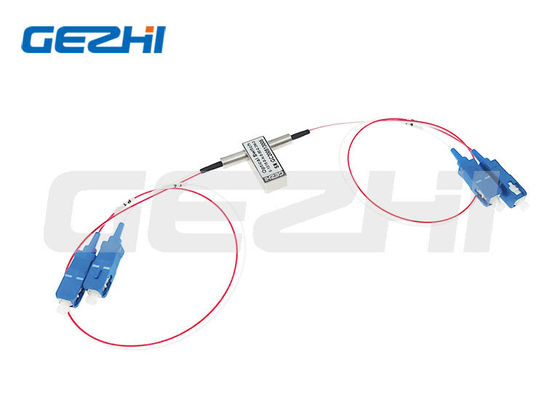

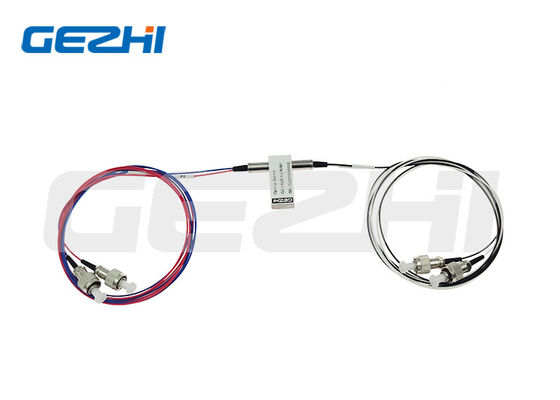

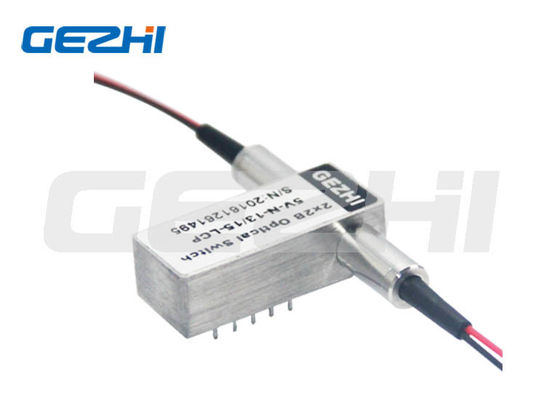

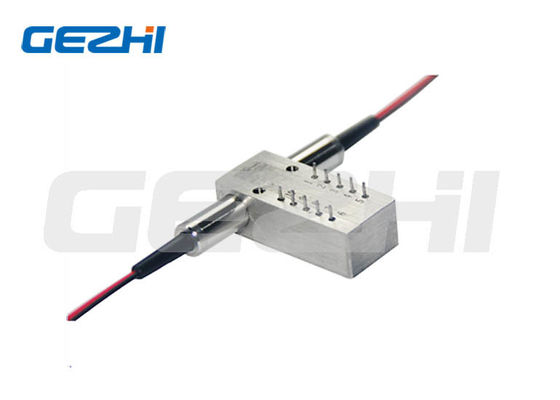

3V 2x2B Οπτικός διακόπτης ινών με μήκος κύματος 1260-1650nm και έλεγχο κλεισίματος ή μη κλεισίματος

Name: 3V 2x2B Οπτικός διακόπτης ινών με μήκος κύματος 1260-1650nm και έλεγχο κλεισίματος ή μη κλεισίματος
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 2x2B-SM-13/15-5N
Price: 71.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	2x2B-SM-13/15-5N
Μούβ:	1PC
τιμή:	US$58-US$85

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Τύπος:

Λύσεις FTTX

χρήση:

Όργανο ελέγχου συστημάτων

Χρόνος εγγύησης:

3 χρόνια

Μήκος κύματος:

1260-1650nm

Δυναμικό:

3V ή 5V

Σύνδεσμος ινών:

LC/UPC, FC/APC, SC/APC Κ.ΛΠ.

Λιμάνι:

2x2B

Τύπος ελέγχου:

Κλείσιμο ή μη μανδάλωσης

Εφαρμογή:

Διαμορφώσιμο OADM

Συσκευασία λεπτομέρειες:

Κιβώτιο εγγράφου

Δυνατότητα προσφοράς:

διαπραγματεύσιμος

Επισημαίνω:

LC/UPC οπτικοί διακόπτες ινών

3V οπτικοί διακόπτες ινών

SC/UPC διακόπτης ινών

Περιγραφή του προϊόντος

Οπτικοί Διακόπτες Οπτικών Ινών 3V 2x2B με LC/UPC LC/APC SC/UPC

Οπτικοί Διακόπτες Οπτο-Μηχανικοί Παράκαμψης 2x2

Ο Οπτο-Μηχανικός Αμφίδρομος Οπτικός Διακόπτης Οπτικών Ινών 2x2B συνδέει οπτικά κανάλια ανακατευθύνοντας 2 εισερχόμενα οπτικά σήματα σε 2 οπτικές ίνες εξόδου. Αυτό επιτυγχάνεται χρησιμοποιώντας μια οπτο-μηχανική διαμόρφωση και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου. Ο διακόπτης διαθέτει ενσωματωμένους ηλεκτρικούς αισθητήρες θέσης.

Βασισμένη στην τεχνολογία φίλτρων λεπτού υμενίου που παρέχει μια στιβαρή μέθοδο αλλαγής της διαδρομής του φωτός, αυτή η σειρά προϊόντων έχει μια δραστικά απλοποιημένη διαμόρφωση πλατφόρμας που προσφέρει υψηλή αξιοπιστία και χαμηλό κόστος παραγωγής. Αυτός ο καινοτόμος σχεδιασμός μειώνει σημαντικά την ευαισθησία θέσης των κινούμενων μερών, προσφέροντας πρωτοφανή υψηλή σταθερότητα καθώς και ασύγκριτο χαμηλό κόστος.

Βασικά Χαρακτηριστικά & Εφαρμογές

Χαρακτηριστικά

Χαμηλή Απώλεια Εισαγωγής
Ευρύ Φάσμα Μήκους Κύματος
Χαμηλή Διασταύρωση
Υψηλή Σταθερότητα, Υψηλή Αξιοπιστία
Χωρίς Εποξική Ρητίνη στην Οπτική Διαδρομή
Κλείδωμα και Μη Κλείδωμα

Εφαρμογές

Εναλλαγή Δικτύου
Παρακολούθηση Συστήματος
Αποκλεισμός Καναλιού
Ενσωμάτωση Μονάδας και Συστήματος
Μητροπολιτικό Δίκτυο
Προστασία και Αποκατάσταση Δικτύου

Τεχνικές Παράμετροι

Παράμετροι	Μονάδα	GZ-FSW-2*2B
Εύρος Μήκους Κύματος	nm	850±40/1300±40 \| 1260～1650
Μήκος Κύματος Λειτουργίας	nm	850/1300 \| 1310/1550
Απώλεια Εισαγωγής	dB	Τυπ:0.8 Μέγ:1.2 \| Τυπ:0.6 Μέγ:0.8
Απώλεια Επιστροφής	dB	MM≥30 SM≥50
Διασταύρωση	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Επαναληψιμότητα	dB	≤±0.02
Τροφοδοτικό	v	3.0 ή 5.0
Διάρκεια Ζωής	φορές	≥10⁷
Χρόνος Μεταγωγής	ms	≤8
Ισχύς Μετάδοσης	mW	≤500
Θερμοκρασία Λειτουργίας	℃	-20～+70
Θερμοκρασία Αποθήκευσης	℃	-40～+85
Βάρος	g	16
Διάσταση	mm	(Μ)27.0(Π)12.0(Υ)8.2

Διαμόρφωση Pin

Παράμετροι	Pins	Ηλεκτρική Κίνηση	Αισθητήρας Κατάστασης
Οπτική Διαδρομή 2*2B	Μη Κλείδωμα P1-P3	--	Κλειστό \| Ανοιχτό \| Ανοιχτό \| Κλειστό
Οπτική Διαδρομή 2*2B	Μη Κλείδωμα P1-P4,P2-P3	V+ \| -- \| -- \| GND	Ανοιχτό \| Κλειστό \| Κλειστό \| Ανοιχτό
Οπτική Διαδρομή 2*2B	Κλείδωμα P1-P3	-- \| -- \| GND \| V+	Κλειστό \| Ανοιχτό \| Ανοιχτό \| Κλειστό
Οπτική Διαδρομή 2*2B	Κλείδωμα P1-P4 P2-P3	V+ \| GND \| -- \| --	Ανοιχτό \| Κλειστό \| Κλειστό \| Ανοιχτό

Διαγράμματα Οπτικής Διαδρομής

Συχνές Ερωτήσεις

Ε1: Μπορώ να έχω παραγγελία δείγματος; Ποιο είναι το MOQ σας;

Α1: Η παραγγελία δείγματος είναι ευπρόσδεκτη για δοκιμή και έλεγχο ποιότητας. Δεν έχουμε MOQ, διατίθεται δείγμα 1 τεμαχίου. Επίσης, είναι αποδεκτά μικτά δείγματα.

Ε2: Ποιος είναι ο χρόνος παράδοσης;

Α2: Ο κανονικός χρόνος παράδοσης είναι περίπου 1 εβδομάδα. Για μεγάλη ποσότητα και ειδικά προϊόντα, παρακαλούμε ελέγξτε τον χρόνο παράδοσης με τον εκπρόσωπο πωλήσεών μας. Διατηρούμε απόθεμα για ορισμένα προϊόντα και θα μπορούσαμε να αποστείλουμε εντός 1-3 ημερών μετά την παραλαβή της πληρωμής.

Ε3: Ποιοι είναι οι όροι πληρωμής;

Α3: Όροι πληρωμής: T/T, PayPal, Western Union, πληρωμή με μετρητά, ALI κ.λπ.

Ε4: Ποιος είναι ο χρόνος εγγύησής σας;

Α4: 3 χρόνια εγγύηση.

Ε5: Θα μπορούσα να χρησιμοποιήσω το δικό μας λογότυπο, ετικέτα και συσκευασία;

Α5: Ναι, παρέχουμε υπηρεσία OEM σύμφωνα με τις απαιτήσεις σας, συμπεριλαμβανομένων προσαρμοσμένων ετικετών προϊόντων, λογοτύπων, αριθμών εξαρτημάτων, σειριακών αριθμών και συσκευασίας.
