| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | FSW-1x4T |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

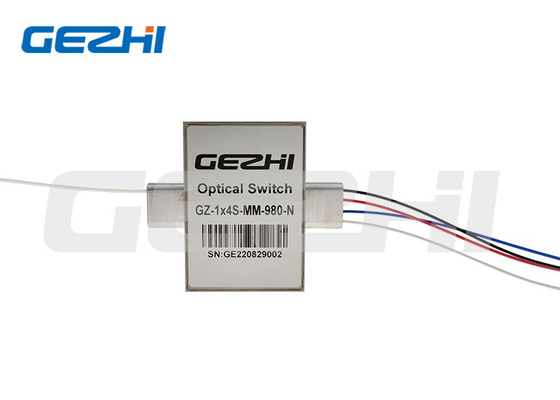

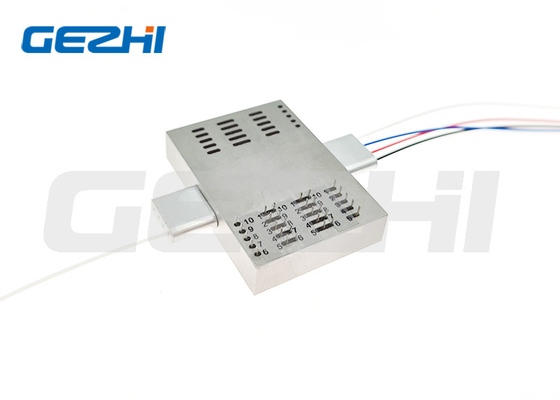

FSW-1x4T οπτικοί διακόπτες για τη μετατροπή καναλιών του λέιζερ/του ιατρικού εξοπλισμού
Οι οπτικοί διακόπτες αυτό το 1x4 Τ είναι υποστήριξη 750nm, 780nm, 980nm ή προσαρμοσμένο μήκος κύματος. Του με τη μεγάλη ίνα πυρήνων S105/125um. Του που χρησιμοποιείται ευρέως στη μετατροπή καναλιών του λέιζερ, ιατρικός εξοπλισμός, σύστημα monitory, Ε&Α στο εργαστήριο. GEZHI Photonics μπορεί να υποστηρίξει το προσαρμοσμένο μήκος κύματος, την ίνα και τον αριθμό κ.λπ. καναλιών. Οι οπτικοί διακόπτες 1x4 Τ με το υψηλές stablity και την αξιοπιστία.
|
Χαρακτηριστικά γνωρίσματα |
Εφαρμογές |
|
|
Προδιαγραφή των οπτικών διακοπτών 1x4 Τ
| 1x4 διακόπτης τύπων Τ | Μονάδα | Χαρακτηριστικός |
| Μήκος κύματος λειτουργίας | NM | 750nm 780nm ή 980nm |
| Απώλεια 1 εισαγωγής | DB | <1> |
| Εξαρτώμενη απώλεια μήκους κύματος | DB | <0> |
| Εξαρτώμενη απώλεια πόλωσης | DB | <0> |
| Επιστροφής απώλεια | DB | SM: >55 ΚΚ: >35 |
| Διαγώνια συζήτηση | DB | SM: >55 ΚΚ: >35 |
| Χρόνος διακοπής | κα | Χαρακτηριστικός: 4 Max: 10 |
| Επανάληψη | DB | <> |
| Διάρκεια | Κύκλοι | >10 εκατομμύρια |
| Τύπος μετατροπής | Να κλείσει με το μάνταλο/να μη-κλείσει | |
| Οπτικός χειρισμός δύναμης | MW | <500mw> |
| Λειτουργούσα τάση | VDC | 3V ή 5V |
| Λειτουργούσα θερμοκρασία | ℃ | -5~+70 |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 |
| Τύπος ινών | / | SM/MM ίνα |
| Διάσταση συσκευασίας | χιλ. | 27L Χ 23W Χ 8.2H |
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
2. Διευκρινισμένος χωρίς συνδετήρα, και προσθέστε μια πρόσθετη απώλεια 0.2dB ανά συνδετήρα.
GZ-FSW-1x4T-Χ
| Χ | ΧΧ | Χ | Χ | ΧΧ | ΧΧ | Χ |
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
S=SM 9/125 M5=MM 50/125 M6=MM 62.5/125 S105/125=S105/125um |
780=780nm 980=980nm 1060=1060nm S=Specify |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
25=250um 90=900um |
05=0.5m 10=1.0m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
| Τύπος |
Sta te |
Οπτική διαδρομή |
Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||||||||||
| Ηλεκτρονόμος 1 (καρφίτσα) | Ηλεκτρονόμος 2 (καρφίτσα) | Ηλεκτρονόμος 1 (καρφίτσα) | Ηλεκτρονόμος 2 (καρφίτσα) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | Α | COM-P1 ο Μαύρος | - | - | GND | V+ | V+ | GND | - | - | κλείστε | ανοικτός | ανοικτός | κλείστε | ανοικτός | κλείστε | clsoe | ανοικτός |
|
Σύρτης ing |
Β | COM-P2 κόκκινο | V+ | GND | - | - | - | - | GND | V+ | ανοικτός | κλείστε | κλείστε | ανοικτός | κλείστε | ανοικτός | ανοικτός | κλείστε |
| Γ | COM-P3 μπλε | - | - | GND | V+ | - | - | GND | V+ | κλείστε | ανοικτός | ανοικτός | κλείστε | κλείστε | ανοικτός | ανοικτός | κλείστε | |
| Δ | COM-P4 λευκό | V+ | GND | - | - | V+ | GND | - | - | ανοικτός | κλείστε | κλείστε | ανοικτός | ανοικτός | κλείστε | κλείστε | ανοικτός | |
|
Μη σύρτης ing |
Α | COM-P1 ο Μαύρος | - | - | - | - | V+ | - | - | GND | κλείστε | ανοικτός | ανοικτός | κλείστε | ανοικτός | κλείστε | κλείστε | ανοικτός |
| Β | COM-P2 κόκκινο | V+ | - | - | GND | - | - | - | - | ανοικτός | κλείστε | κλείστε | ανοικτός | κλείστε | ανοικτός | ανοικτός | κλείστε | |
| Γ | COM-P3 μπλε | - | - | - | - | - | - | - | - | κλείστε | ανοικτός | ανοικτός | κλείστε | κλείστε | ανοικτός | ανοικτός | κλείστε | |
| Δ | COM-P4 λευκό | V+ | - | - | GND | V+ | - | - | GND | ανοικτός | κλείστε | κλείστε | ανοικτός | ανοικτός | κλείστε | κλείστε | ανοικτός | |
Οπτική διαδρομή των οπτικών διακοπτών 1x4 Τ με την ίνα S105/125um
Διάσταση των οπτικών διακοπτών 1x4 Τ με την ίνα S105/125um
Βίντεο
|
|
