| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x8-1550 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

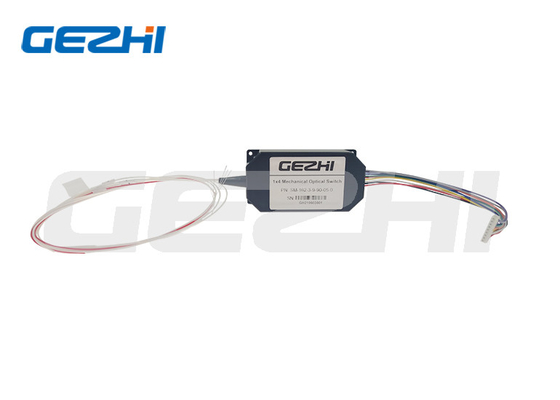

1x8 οπτικοί διακόπτες
Ο μηχανικός οπτικός διακόπτης 1x8 συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται χρησιμοποιώντας μια εκκρεμή opto-μηχανική ιδιόκτητη διαμόρφωση διπλωμάτων ευρεσιτεχνίας και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου.
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
1x8 οπτική οπτική διαδρομή διακοπτών
1x8 οπτικές πληροφορίες διαταγής διακοπτών
GZ-1x8-1550nm
Πληροφορίες διαταγής
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Μηχανικό σχέδιο
Βίντεο
|
|
