| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x4-1550 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

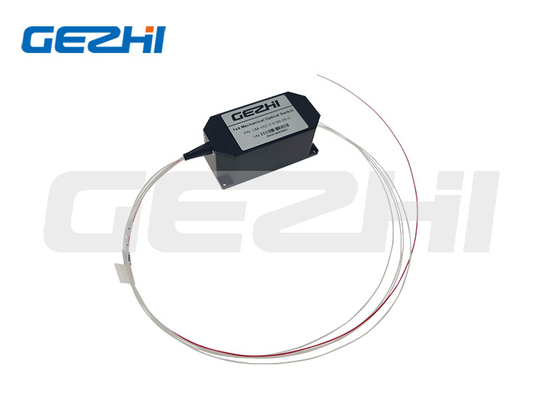

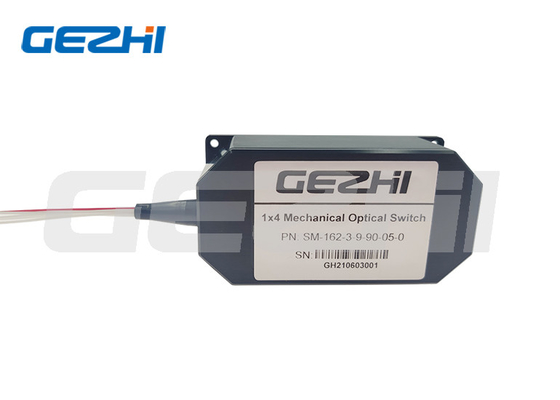

1x4 οπτικοί διακόπτες
Ο οπτικός διακόπτης είναι ένα είδος λειτουργικού συστατικού, με τη δυνατότητα της αλλαγής της οπτικής διαδρομής. Στο σύστημα μετάδοσης οπτικής ίνας, χρησιμοποιείται για τον πολυδιαυλικό έλεγχο ινών, την πολυ επιλογή ανιχνευτών πηγής φωτός, και την προστασία κ.λπ. πορειών οπτικής ίνας. Εκτός αυτού, χρησιμοποιείται επίσης στο σύστημα δοκιμής οπτικής ίνας για τη οπτική ίνα και τη συστατική δοκιμή του, την υπαίθρια δοκιμή καλωδίων και το multi-spot οπτικό σύστημα παρακολούθησης αισθητήρων.
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
1x4 οπτική οπτική διαδρομή διακοπτών
1x4 οπτικές πληροφορίες διαταγής διακοπτών
GZ-1x4-1550nm
Πληροφορίες διαταγής
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Μηχανικό σχέδιο
Βίντεο
|
|
