| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x4-760 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

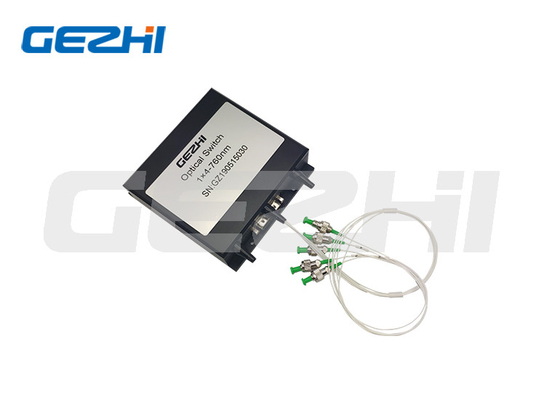

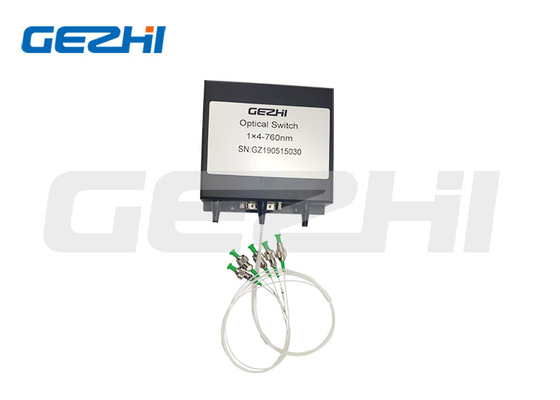

1x4 οπτικοί διακόπτες
Ο διακόπτης οπτικών ινών 1x4 του Gezhi συνδέει τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός μέσα ερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Αυτό επιτυγχάνεται με τη χρησιμοποίηση μιας εκκρεμούς opto-μηχανικής διαμόρφωσης διπλωμάτων ευρεσιτεχνίας που ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχου.
Να κλείσει τη λειτουργία με το μάνταλο συντηρεί την επιλεγμένη οπτική πορεία αφότου έχει αφαιρεθεί το σήμα κίνησης. Ο διακόπτης έχει ενσωματώσει τους ηλεκτρικούς αισθητήρες θέσης, και το νέο υλικό βάσισε το προηγμένο σχέδιο μειώνει σημαντικά την ευαισθησία θέσης κινούμενων μερών, που προσφέρει τη πρωτοφανή υψηλή σταθερότητα καθώς επίσης και ένα χωρίς ταίρι χαμηλότερο κόστος. Ο ηλεκτρονικός οδηγός είναι διαθέσιμος για αυτήν την σειρά διακοπτών.
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
1x4 οπτική οπτική διαδρομή διακοπτών
1x4 οπτικές πληροφορίες διαταγής διακοπτών
GZ-1x4-760nm
Πληροφορίες διαταγής
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Μηχανικό σχέδιο
Βίντεο
|
|
