| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x2-13/15 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

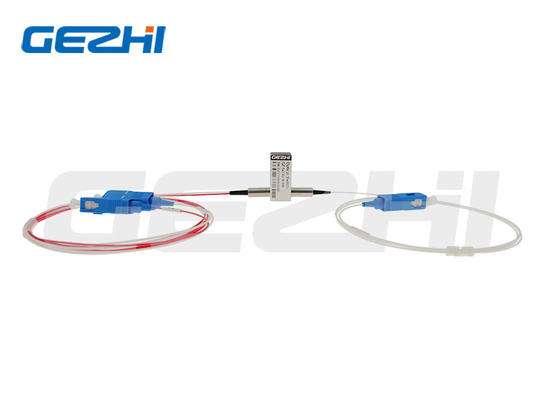

1x2 οπτικοί διακόπτες
Το Gezhi οπτικό Swiches, αυτό χαρακτηρίζει την άριστη μηχανική και οπτική απόδοση και ενοποιεί τη διαφορετική διαμόρφωση διακοπτών 1x1, 1x2, παράκαμψη 2x2, 2x2, διπλό 1x2, διπλή παράκαμψη 2x2, διπλό 2x2 επάνω στην παρόμοια συμπαγή συσκευασία. Είναι ένα ιδανικό συστατικό για OADM, OXC, τον έλεγχο συστημάτων και την προστασία. Με τη συμπαγή συσκευασία, μπορεί να είναι εύκολο να ενσωματώσει σε ένα σύστημα οπτικών επικοινωνιών υψηλής πυκνότητας.
|
Χαρακτηριστικά γνωρίσματα Ασφαλές να κλείσει με το μάνταλο
Χωρίς ταίρι χαμηλότερο κόστος
Χαμηλές οπτικές διαστρεβλώσεις Εποξικός-ελεύθερη οπτική πορεία
Υψηλή αξιοπιστία
|
Εφαρμογές Φράξιμο καναλιών Διαμορφώσιμος προσθέστε/πτώση
Έλεγχος συστημάτων
Ενοργάνωση
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1620 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |
Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός |
|
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-ΧΧ
Πληροφορίες διαταγής
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
Μηχανικό σχέδιο
Βίντεο
|
|
