| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-1x1-13/15 |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |
Επικοινωνία με ηλεκτρονικό κινητήρα
1x1 Οπτικοί διακόπτες

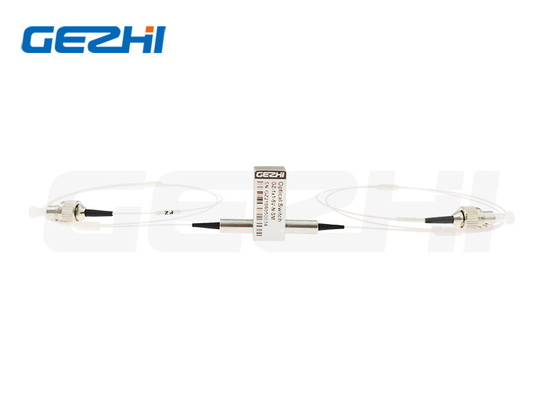

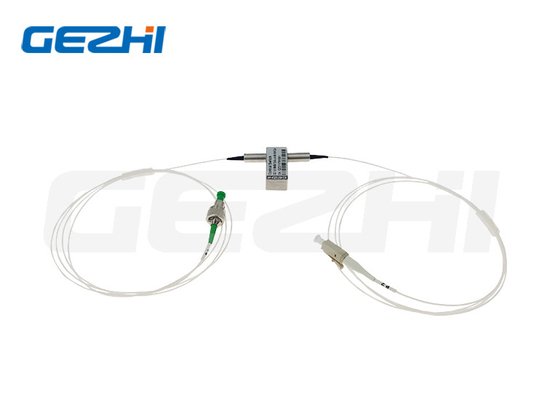

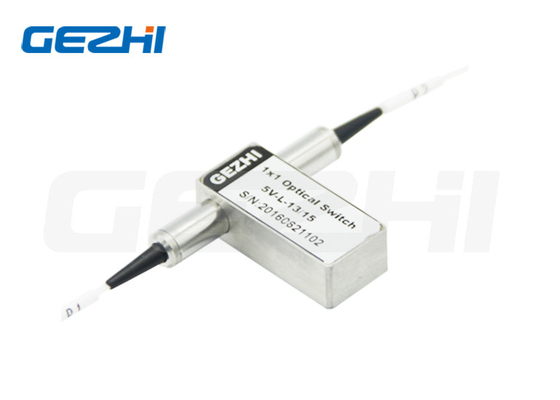

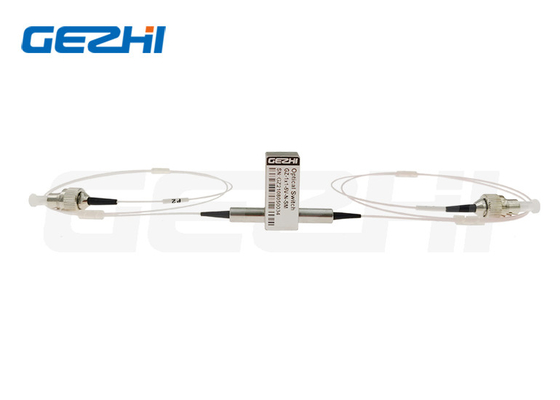

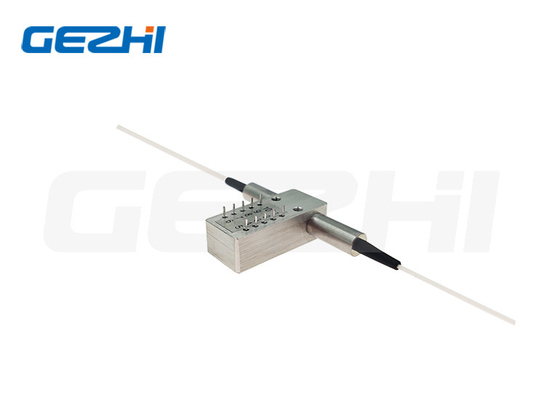

Το Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch συνδέει οπτικά κανάλια με τη ανακατεύθυνση 1 εισερχόμενου οπτικού σήματος σε 1 έξοδος ινών.Αυτό επιτυγχάνεται με τη χρήση μιας οπτομηχανικής διαμόρφωσης και ενεργοποιείται μέσω ενός ηλεκτρικού σήματος ελέγχουΟ διακόπτης έχει ενσωματωμένους αισθητήρες θέσης.
Με βάση την τεχνολογία του φίλτρου λεπτών ταινιών που παρέχει μια ισχυρή μέθοδο αλλαγής του φωτεινού σημείου,Αυτή η σειρά προϊόντων έχει μια δραστικά απλουστευμένη διαμόρφωση πλατφόρμας που προσφέρει υψηλή αξιοπιστία και χαμηλό κόστος παραγωγής.Ο νέος σχεδιασμός μειώνει σημαντικά την ευαισθησία στη θέση των κινούμενων μερών, προσφέροντας άνευ προηγουμένου υψηλή σταθερότητα καθώς και ασύγκριτα χαμηλό κόστος.
Οπτική διαδρομή
Μηχανικό σχέδιο
Χαρακτηριστικά
Αποκλεισμός καναλιού
Προδιαγραφές
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργικό μήκος κύματος | 1260~1620 (SM) | nm |
| Απώλεια εισαγωγής | ≤ 1.0 | dB |
| Απώλεια που εξαρτάται από το μήκος κύματος | ≤0.25 | dB |
| Απώλεια που εξαρτάται από την πόλωση | ≤0.05 | dB |
| Απώλεια που εξαρτάται από τη θερμοκρασία | ≤0.20 | dB |
| Επιστροφή απώλειας | SM≥50 | dB |
| Διασταυρούμενη ομιλία | SM≥55 | dB |
| Χρόνος αλλαγής | ≤ 8 | ms |
| Επαναληψιμότητα | ≤±0.02 | dB |
| Δυνατότητα | ≥ 107 | φορές |
| Δραστηριακή τάση | 3 ή 5 | V |
| Τύπος διακόπτη | Μη κλειδώματα/κλειδώματα | |
| Θερμοκρασία λειτουργίας | -20~+70 | °C |
| Θέρμανση αποθήκευσης | -40~+85 | °C |
| Οπτική ισχύς | ≤ 500 | mW |
| Διάσταση | 27.0L × 12,5W × 8,4H | χμ |
Πινάκια
| Τύπος | Οπτική διαδρομή | Ηλεκτρική κίνηση | Αισθητήρας κατάστασης | ||||||
| 1 × 1 | Πιν 1 | Πιν 5 | Πιν 6 | Πιν 10 | Πιν 2-3 | Πιν 3-4 | Πιν 7-8 | Πιν 8-9 | |
| Μη σφραγισμένα | ΚΑΤΑΣΗ | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | Κλείσε. | Ανοιχτό | Ανοιχτό | Κλείσε. |
| P1-P2 | V+ | - Δεν ξέρω. | - Δεν ξέρω. | Εθνική Τράπεζα | Ανοιχτό | Κλείσε. | Κλείσε. | Ανοιχτό | |
| Κλειδώματα | ΚΑΤΑΣΗ | - Δεν ξέρω. | - Δεν ξέρω. | Εθνική Τράπεζα | - Δεν ξέρω. | Κλείσε. | Ανοιχτό | Ανοιχτό | Κλείσε. |
| P1-P2 | V+ | Εθνική Τράπεζα | - Δεν ξέρω. | - Δεν ξέρω. | Ανοιχτό | Κλείσε. | Κλείσε. | Ανοιχτό | |
Πληροφορίες παραγγελίας
GZ-1×1-13/15
| Τρόπος | Διάστημα κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μέγεθος ινών | Συνδετήρας |
| S=SM Ε = ΜΜ |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm Χ= Άλλα |
3=3V 5=5V |
L=Κλείδωμα N=Δεν έχει κλειδώματα |
5=50/125 6=62,5/125 9=9/125 Χ= Άλλα |
25=250um 90=900um 20=2,0 mm 30=3,0 mm Χ= Άλλα |
1=1m 2=1,5m Χ= Άλλα |
0=Καμία Χ= Άλλα |
Βίντεο
|
|
