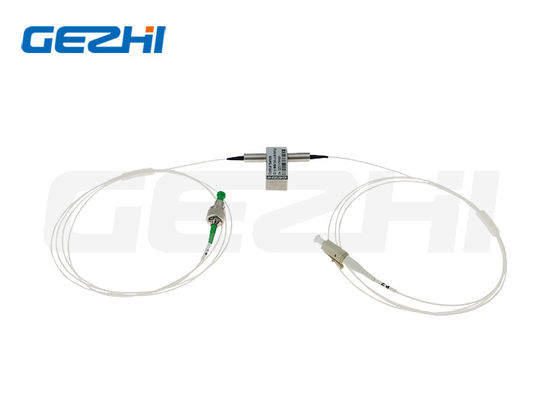

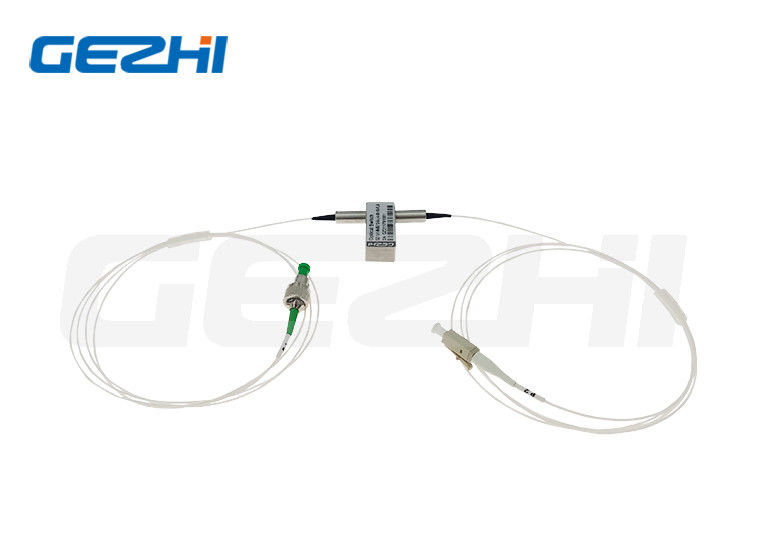

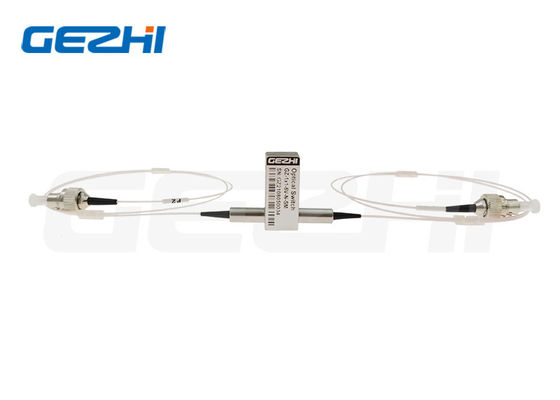

1310nm Εργατικός οπτικός διακόπτης 500mW για αποκλεισμό καναλιών οπτικών ινών

Name: 1310nm Εργατικός οπτικός διακόπτης 500mW για αποκλεισμό καναλιών οπτικών ινών
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GZ-1x1-13/15
Μούβ:	1pc
τιμή:	US$18-US$25
Χρόνος παράδοσης:	2-7 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE RoHS,ISO9001

Όνομα προϊόντος:

1x1 Οπτικοί διακόπτες

Μήκος κύματος:

1310/1550nm

χαρακτηριστικό:

Υψηλή Αξιοπιστία

Τύπος ελέγχου:

Να μη-κλείσει με το μάνταλο

Δυναμικό:

5V ή 3V

Συνδετήρας:

FC/UPC ή προσαρμοσμένος

Συσκευασία λεπτομέρειες:

2pcs σε έναν αφρό με το πλαστικό κιβώτιο

Δυνατότητα προσφοράς:

50000pcs το μήνα

Επισημαίνω:

Εμποδισμένος κλείνοντας το μηχανικό οπτικό διακόπτη με το μάνταλο

LC μηχανικός οπτικός διακόπτης UPC

διακόπτης ινών 500mW Ethernet

Περιγραφή του προϊόντος

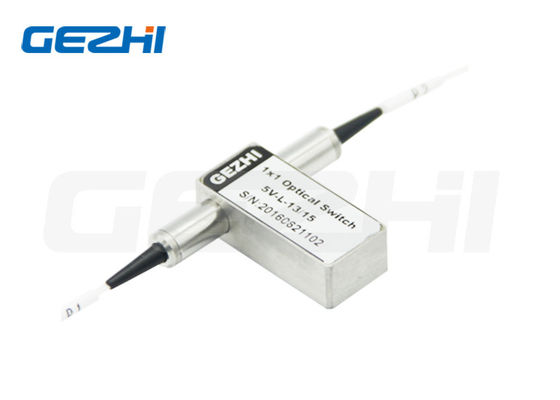

Μηχανολογικός οπτικός διακόπτης κλειδώματος

1x1 Οπτο-μηχανικός δικατευθυντικός διακόπτης οπτικών ινών με μήκος κύματος 1310nm, συνδέσεις LC, διεπαφές UPC / APC, λειτουργία 3V / 5V και ονομαστική οπτική ισχύς 500mW.

Επισκόπηση του προϊόντος

Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch connects optical channels by redirecting incoming optical signals into output fibers using an opto-mechanical configuration activated via electrical control signalsΟ διακόπτης διαθέτει ενσωματωμένους ηλεκτρικούς αισθητήρες θέσης και χρησιμοποιεί τεχνολογία λεπτόφυλλου φίλτρου για ισχυρή αλλαγή της πορείας του φωτός.

Ο σχεδιασμός αυτός προσφέρει μια απλουστευμένη διαμόρφωση πλατφόρμας με υψηλή αξιοπιστία και χαμηλό κόστος παραγωγής.μειώνει σημαντικά την ευαισθησία της θέσης κινούμενου μέρους παρέχοντας παράλληλα άνευ προηγουμένου σταθερότητα.

Οπτική διαμόρφωση διαδρομής

Μηχανικό σχέδιο

Βασικά χαρακτηριστικά

Λειτουργία κλειδώματος ασφαλείας αποτυχίας
Ανταγωνιστική λύση χαμηλού κόστους
Ελάχιστες οπτικές στρεβλώσεις
Σχεδιασμός οπτικής διαδρομής χωρίς επόξυ
Υψηλή απόδοση αξιοπιστίας

Εφαρμογές

Συστήματα αποκλεισμού καναλιών
Διαμορφώσιμες ενότητες πρόσθεσης/αποσύνδεσης
Παρακολούθηση συστήματος δικτύου
Μηχανήματα δοκιμής και μέτρησης

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές	Μονάδα
Λειτουργικό μήκος κύματος	1260~1620 (SM)	nm
Απώλεια εισαγωγής	≤ 1.0	dB
Απώλεια που εξαρτάται από το μήκος κύματος	≤0.25	dB
Απώλεια που εξαρτάται από την πόλωση	≤0.05	dB
Απώλεια που εξαρτάται από τη θερμοκρασία	≤0.20	dB
Επιστροφή απώλειας	SM≥50	dB
Διασταυρούμενη ομιλία	SM≥55	dB
Χρόνος αλλαγής	≤ 8	ms
Επαναληψιμότητα	≤±0.02	dB
Δυνατότητα	≥107	φορές
Δραστηριακή τάση	3 ή 5	V
Τύπος διακόπτη	Μη κλειδώματα/κλειδώματα
Θέρμανση λειτουργίας	-20~+70	°C
Θέρμανση αποθήκευσης	-40~+85	°C
Οπτική ισχύς	≤ 500	mW
Διάσταση	27.0L12.5W8.4H	χμ

Διαμόρφωση πιν

Τύπος	Οπτική διαδρομή	Ηλεκτρική κίνηση	Αισθητήρας κατάστασης
Μη σφραγισμένα	ΚΑΤΑΣΗ	Πιν 5	Πιν 6
Μη σφραγισμένα	P1-P2	V+	Ανοιχτό/Κλείσιμο
Κλειδώματα	ΚΑΤΑΣΗ	Εθνική Τράπεζα	Ανοιχτό/Κλείσιμο
Κλειδώματα	P1-P2	V+ GND	Ανοιχτό/Κλείσιμο

Πληροφορίες παραγγελίας

Πρότυπο: GZ-1*1-13/15

Τρόπος	Διάστημα κύματος	Τύπος τάσης	Πρότυπο ελέγχου	Τύπος ινών	Διάμετρος ινών	Μέγεθος ινών	Συνδετήρας
S=SM Ε = ΜΜ	85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm Χ= Άλλα	3=3V 5=5V	L=Κλείδωμα N=Δεν κλείδωμα	5=50/125 6=62,5/125 9=9/125 Χ= Άλλα	25=250um 90=900um 20=2,0 mm 30=3,0 mm Χ= Άλλα	1=1m 2=1,5m Χ= Άλλα	0=Καμία FP=FC/PC Επικαιροποίηση SP=SC/PC ΑΕ = ΑΕ/ΑΕΠ LP=LC/PC ΑΕ = ΑΕΠ/ΑΠ Χ= Άλλα
