| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | Διπλός οπτικός διακόπτης 1x2 |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

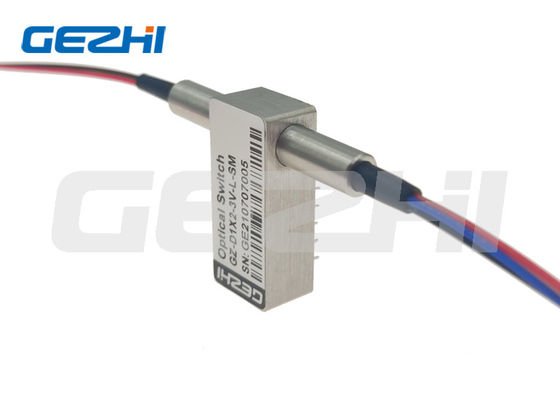

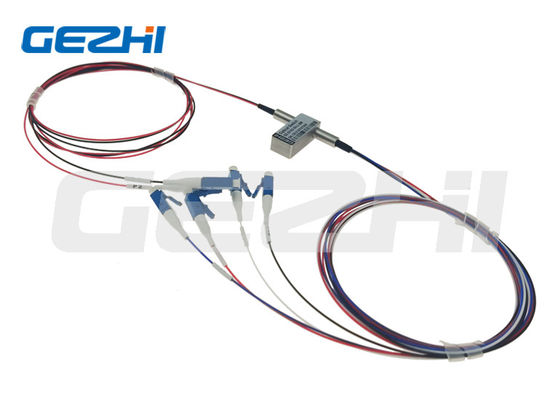

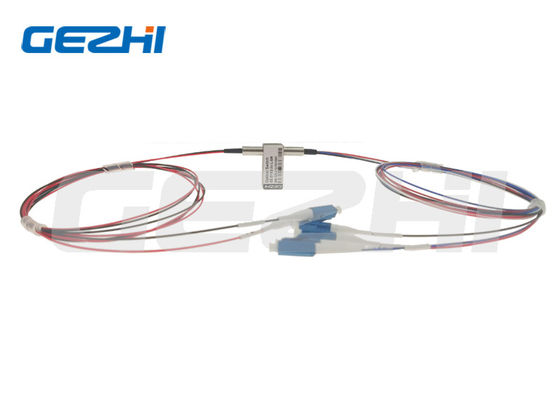

Το διπλό ηλεκτρονόμων διακοπτών D1x2 μηχανικό οπτικό διπλάσιο Πολωνού διακοπτών διπλό ρίχνει
Οι διπλοί 1x2 οπτικοί διακόπτες GEZHI configurate από έξι ίνες και δύο κράτη κάλεσαν επίσης την ίνα 2x4 οπτικό διακόπτη. Συνδέει με το συνδετήρα LC/UPC και με τον μη-κλεισμένο με μάνταλο τύπο. Οι διπλοί 1x2 opto-μηχανικοί διακόπτες GEZHI συνδέουν τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Οι μηχανικοί οπτικοί διακόπτες D1x2 είναι apllication στην Ε&Α στο εργαστήριο, το δίκτυο μητροπολιτικής περιοχής και διαμορφώσιμο OADM.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Ευρεία σειρά μήκους κύματος
Μακροχρόνια διάρκεια ζωής
Υψηλή σταθερότητα, υψηλή αξιοπιστία
Εποξικός-ελεύθερος στην οπτική πορεία
Εφαρμογές
Έλεγχος συστημάτων
Διαμορφώσιμο OADM
Ε&Α στο εργαστήριο
ΑΤΟΜΟ (δίκτυο μητροπολιτικής περιοχής)
Προδιαγραφή
| Πρότυπο | Μονάδα | GZ-FSW-D1x2 | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| μήκος κύματος | NM | 850&1300 | 1310&1550 |
| Απώλεια εισαγωγής | DB | Τύπος: 0,7 Max: 1.0 | |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Διαγώνια συζήτηση | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Τάση | β | 3.0 ή 5.0±0.5 | |
| Λειτουργούσα ζωή | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Χειρισμός δύναμης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Μέγεθος | χιλ. | 27.0×12×8.2 | |
| Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες. | |||
Η προσαρμογή είναι διαθέσιμη.
Διπλές πληροφορίες διαταγής διακοπτών 1x2 οπτικές
GZ-FSW-D1x2-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Οπτική διαδρομή
Καρφίτσες
| Τύπος | Κράτος | Καθορισμός καρφιτσών | Δύναμη | Έλεγχος όρου | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Να μη-κλείσει με το μάνταλο | Α | P1- P3, P2-P4 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| Β | P1-P1, P2-P2 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να κλείσει με το μάνταλο | Α | P1- P3, P2-P4 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| Β | P1-P1, P2-P2 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Βίντεο
|
|
