| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-2x2F |
| Μούβ: | 1PC |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T / T, Western Union |

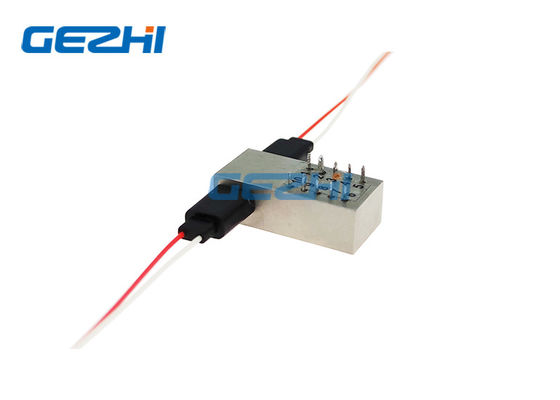

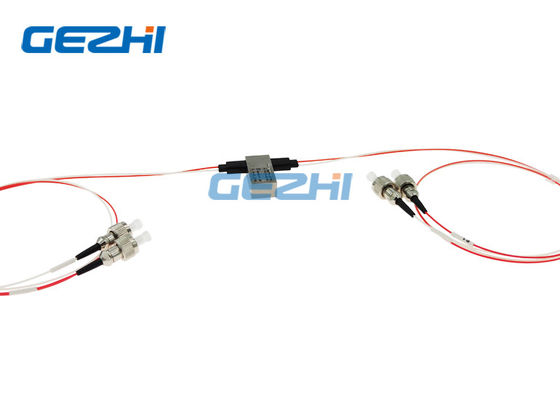

1310/1550nm πλήρης οπτικός διακόπτης ινών 2×2 SM αμφίδρομος
Οι οπτικοί διακόπτες 2x2F της Co. GEZHI Photonics, ΕΠΕ συνδέουν τα οπτικά κανάλια με τον επαναπροσανατολισμό ενός εισερχόμενου οπτικού σήματος σε μια επιλεγμένη ίνα παραγωγής. Τα του που χρησιμοποιούνται στο φράξιμο καναλιών, διαμόρφωση προσθέτουν/ρίχνουν τη λύση με τις χαμηλές οπτικές διαστρεβλώσεις και την υψηλή αξιοπιστία. Αυτοί οι αμφίδρομοι οπτικοί διακόπτες 2x2, οι οποίοι έχουν δύο εισαγωγές και δύο αποτελέσματα, με κατευθείαν και διασχίζουν το οπτικό κράτος.
|
Χαρακτηριστικά γνωρίσματα
|
Εφαρμογές
|
Προδιαγραφή
| Παράμετροι | Προδιαγραφές | Μονάδα |
| Λειτουργούν μήκος κύματος | 1260~1650 (SM) | NM |
| Απώλεια εισαγωγής | ≤1.0 | DB |
| Εξαρτώμενη απώλεια μήκους κύματος | ≤0.25 | DB |
| Εξαρτώμενη απώλεια πόλωσης | ≤0.05 | DB |
| Εξαρτώμενη απώλεια θερμοκρασίας | ≤0.20 | DB |
| Επιστροφής απώλεια | SM≥50 | DB |
| Διαγώνια συζήτηση | SM≥55 | DB |
| Χρόνος διακοπτών | ≤8 | κα |
| Επανάληψη | ≤±0.02 | DB |
| Διάρκεια | ≥107 | χρόνοι |
| Λειτουργούσα τάση | 3 ή 5 | Β |
| Τύπος διακοπτών | Να μη-κλείσει με το μάνταλο/να κλείσει | |
| Λειτουργούσα θερμοκρασία | - 20~+70 | ℃ |
| Θερμοκρασία αποθήκευσης | - 40~+85 | ℃ |
| Οπτική δύναμη | ≤500 | MW |
| Διάσταση | 27.0L×12.5W×8.4H | χιλ. |

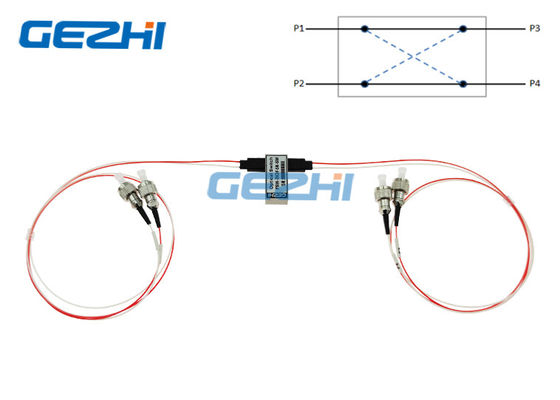

Οπτική διαδρομή
Καρφίτσες
| Τύπος | Οπτική διαδρομή | Ηλεκτρικό Drive | Κρατικός αισθητήρας | ||||||
| Πλήρες 2×2 | Καρφίτσα 1 | Καρφίτσα 5 | Καρφίτσα 6 | Καρφίτσα 10 | Καρφίτσα 2-3 | Καρφίτσα 3-4 | Καρφίτσα 7-8 | Καρφίτσα 8-9 | |
| Να κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P4, P2-P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3, P2-P4 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε |
Ανοικτός
|
|
Διαταγή των πληροφοριών
Gz-fsw-2×2F
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Μηχανικό σχέδιο
Η Co. GEZHI Photonics, ΕΠΕ είναι ένα εργοστάσιο που παράγουν κυρίως DWDM, ενότητα AWG DWDM, CWDM, WDM φίλτρων, μηχανικός οπτικός διακόπτης όπως οπτικό διακόπτη καναλιών 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 και 1xN τον πολυ, τον οπτικό εξοπλισμό διακοπτών, τον οπτικό διακόπτη MEMS, MEM VOA, το οπτικό σκοινί κ.λπ. μπαλωμάτων.
Βίντεο
|
|
