| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | 1x2 ΠΡΩΘΥΠΟΥΡΓΟΣ οπτικός διακόπτης |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

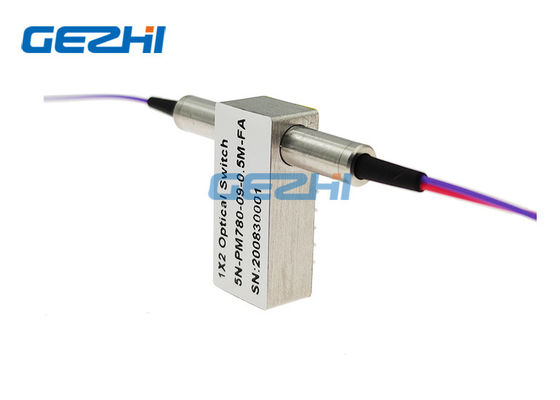

780nm πόλωση που διατηρεί 1x2 οπτικοί διακόπτες ΠΡΩΘΥΠΟΥΡΓΟΎ ίνα
Η Co. GEZHI Photonics, οπτική διακόπτες του ΕΠΕ σειρά ΠΡΩΘΥΠΟΥΡΓΟΎ πόλωσης που διατηρεί τους διακόπτες οπτικών ινών είναι μικρο-οπτικές συσκευές λιμένες 1X1 και λιμένες 1×2 που χτίζονται με την ίνα ΠΡΩΘΥΠΟΥΡΓΟΎ Panda. Αυτές οι συσκευές μπορούν να μεταστρέψουν την οπτική εισαγωγή στο ένα από δύο αποτελέσματα διατηρώντας την πόλωση του σήματος. Η οπτική διακόπτες σειρά ΠΡΩΘΥΠΟΥΡΓΟΥ επιτρέπει την αμφίδρομη λειτουργία. Και ευρέως χρησιμοποιημένος στον τομέα του οπτικού σταυρού, των δικτύων PON και του συστήματος σύνδεσης, της προστασίας δαχτυλιδιών οπτικής ίνας και του οργάνου ελέγχου δικτύων. Για ποικίλες εφαρμογές, που κλείνουν καθώς επίσης και μη-που κλείνουν τις παραλλαγές με το μάνταλο είναι διαθέσιμος. Η οπτική σειρά διακοπτών χαρακτηρίζεται με μια χαμηλή απώλεια εισαγωγής, μια ευρεία λειτουργούσα σειρά μήκους κύματος, μια υψηλή αναλογία εξάλειψης και μια άριστες σταθερότητα και μια αξιοπιστία.
Χαρακτηριστικά γνωρίσματα
Χαμηλή απώλεια εισαγωγής
Υψηλή αναλογία εξάλειψης
Ευρεία σειρά μήκους κύματος
Αμφίδρομη λειτουργία
Άριστες σταθερότητα και αξιοπιστία
Εφαρμογές
Πόλωση που διατηρεί το οπτικό σύστημα
Re-Configurable OADM
Οπτικές προστασία & αποκατάσταση δικτύων
Οπτικό σύστημα σταυρών και συνδετήρων
Ενοργάνωση, δοκιμή & μέτρηση
Προδιαγραφή
|
Παράμετροι |
Gz-fsw-1×2-ΠΡΩΘΥΠΟΥΡΓΟΣ | |||
| Λειτουργούν μήκος κύματος | NM | 780 ±10±10/850 | 980±10 το /1064 ±10 | 1310,1480,1550±30 |
| Απώλεια εισαγωγής | DB | Τύπος: 1.2 Max: 1.5 | Τύπος: 1.0 Max: 1.2 | Τύπος: 0,6 Max: 1.0 |
| Επιστροφής απώλεια | DB | ≥40 | ≥50 | ≥55 |
| Λογομαχία | DB | ≥40 | ≥55 | ≥55 |
| Επανάληψη | DB | ≤±0.02 | ||
|
Παροχή ηλεκτρικού ρεύματος |
Β | 3.0 ή 5.0 | ||
| Διάρκεια ζωής | Χρόνος | ≥107 | ||
| Χρόνος διακοπτών | κα | ≤8 | ||
| Δύναμη μετάδοσης | MW | ≤500 | ||
| Λειτουργούσα θερμοκρασία | ℃ | -20~+70 | ||
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | ||
| Διάσταση | χιλ. | (Λ) 27× (W) 12.0× (Χ) 8,2 | ||
Σημείωση: 1. Η προσαρμογή είναι διαθέσιμη.
Καρφίτσες
| Τύπος | Καρφίτσα | Ηλεκτρικό Drive | Αισθητήρας θέσης | ||||||
| 1×2 | κανάλι | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Να κλείσει με το μάνταλο | P1-P2 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
| Να μη-κλείσει με το μάνταλο | P1-P2 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P1-P3 | V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Οπτική διαδρομή
| Θέση μια | Θέση δύο |
|
|
 |
1x2 οπτικές πληροφορίες διαταγής διακοπτών
GZ-FSW-1x2-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
PM=PM ίνα X=Others |
25=250um 90=900um X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
Βίντεο
|
