| Brand Name: | GEZHI or OEM |
| Αριθμός μοντέλου: | GZ-FSW-D2x2B |
| Μούβ: | 1pc |
| τιμή: | Διαπραγματεύσιμα |
| Delivery Time: | 2-7 ημέρες εργασίας |
| Payment Terms: | T/T, Western Union |

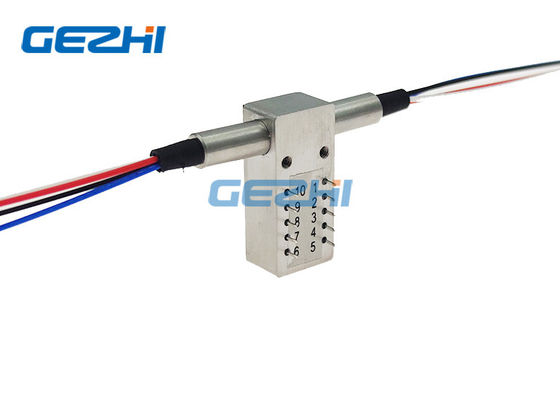

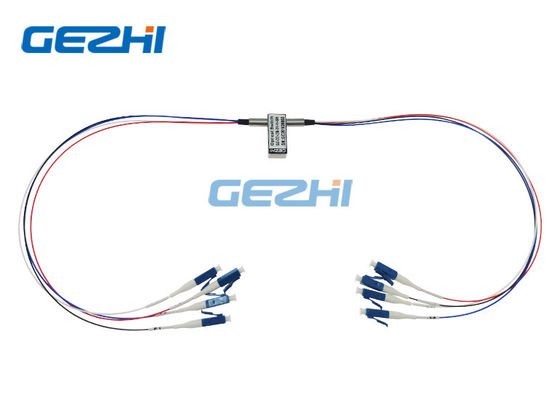

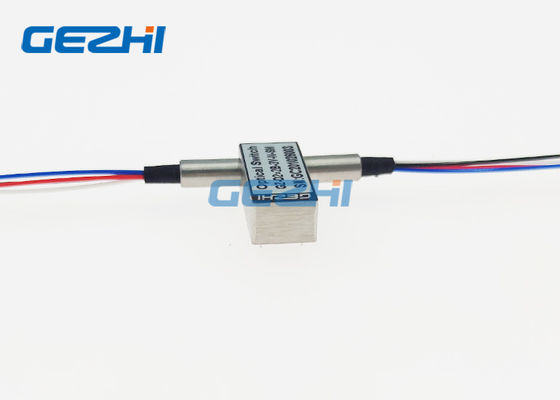

4x4 βιομηχανικός οπτικός διακόπτης ινών παράκαμψης μηχανικός
Η Co. GEZHI Photonics, του ΕΠΕ 4x4 βιομηχανικός οπτικός διακόπτης ινών παράκαμψης μηχανικός έχει ως σκοπό να παρέχει ότι διαγώνιος-συνδέστε και παρακάμψτε τη λειτουργία μεταξύ των καναλιών εισαγωγής και παραγωγής. Προσφέρει την άριστη απώλεια εισαγωγής, την επανάληψη και μια ευρεία λειτουργούσα σειρά θερμοκρασίας και κατάλληλος για όλες τις αμφίδρομες εφαρμογές μετατροπής προστασίας. Ο 4x4 βιομηχανικός οπτικός διακόπτης ινών παράκαμψης μηχανικός παρέχει την άριστη απόδοση στο δίκτυό σας και posses τα πλεονεκτήματα του συμπαγούς και ανταγωνιστικού κόστους.
|
Χαρακτηριστικά γνωρίσματα Άριστη επανάληψη Χαμηλή απώλεια εισαγωγής Ευρύ passband |
Εφαρμογές Μετατροπή πλεονασμού Επανασχηματισμός και αποκατάσταση των δικτύων ινών Οπτικά συστήματα παρακολούθησης
|
Προδιαγραφή
| Πρότυπο | Μονάδα | GZ-FSW-D2x2B | |
| Operatingwavelength | NM | 850±40/1300±40 | 1260~1620 |
| μήκος κύματος | NM | 850&1300 | 1310&1550 |
| Απώλεια εισαγωγής | DB | Τύπος: 1.0 Max: 1.5 | |
| Επιστροφής απώλεια | DB | MM≥30 SM≥50 | |
| Διαγώνια συζήτηση | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Επανάληψη | DB | ≤±0.02 | |
| Τάση | β | 3.0 ή 5.0±0.5 | |
| Λειτουργούσα ζωή | Χρόνος | ≥107 | |
| Χρόνος διακοπτών | κα | ≤8 | |
| Χειρισμός δύναμης | MW | ≤500 | |
| Λειτουργούσα θερμοκρασία | ℃ | 20~+70 (ο βιομηχανικός τύπος είναι διαθέσιμος) | |
| Θερμοκρασία αποθήκευσης | ℃ | -40~+85 | |
| Χρώμα ινών |
P1, P1: Μαύρο P2, P2: Κόκκινος P3, P3: Μπλε P4, P4: Άσπρος |
||
| Μέγεθος | χιλ. | 27.0×12×8.2 | |
| Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες. | |||
Πληροφορίες διαταγής
GZ-FSW-D2x2B-Χ-ΧΧ
| Τρόπος | Μήκος κύματος | Τύπος τάσης | Πρότυπο ελέγχου | Τύπος ινών | Διάμετρος ινών | Μήκος ινών | Συνδετήρας |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Να κλείσει με το μάνταλο N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Οπτική διαδρομή
Καρφίτσες
| Τύπος | Κράτος | Καθορισμός καρφιτσών | Δύναμη | Έλεγχος όρου | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Να μη-κλείσει με το μάνταλο | Α | P1- P3 | -- | -- | -- | -- | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P2-P4 | ||||||||||
| Β |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | -- | -- | GND | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
|
|
||||||||||
| Να κλείσει με το μάνταλο | Α | P1- P3 | -- | -- | GND | V+ | Κλείστε | Ανοικτός | Ανοικτός | Κλείστε |
| P2-P4 | ||||||||||
| Β |
P1-P1 P2-P2 P3-P3 P4-P4 |
V+ | GND | -- | -- | Ανοικτός | Κλείστε | Κλείστε | Ανοικτός | |
Περισσότερες εικόνες
Βίντεο
|
|
