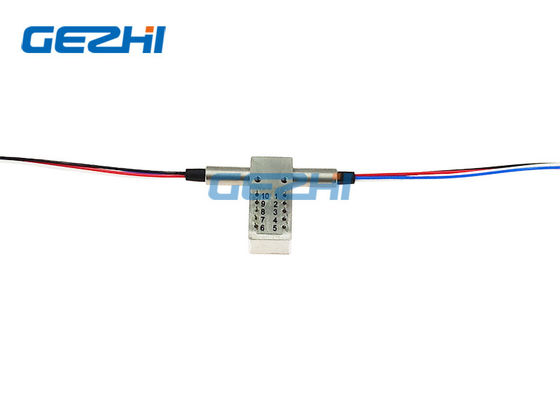

διπλός 2x2 500mW 850nm οπτικός διακόπτης ινών παράκαμψης ΚΚ

Name: διπλός 2x2 500mW 850nm οπτικός διακόπτης ινών παράκαμψης ΚΚ
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FSW-D2x2B
Price: 360.00 USD
Availability: InStock

Ονομασία μάρκας:	GEZHI or OEM
Αριθμός μοντέλου:	GZ-FSW-D2x2B
Μούβ:	1pc
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	2-7 ημέρες εργασίας
Όροι πληρωμής:	T/T, Western Union

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

CE RoHS,ISO9001

Όνομα προϊόντων:

Διπλός οπτικός διακόπτης 2x2B

Μήκος κύματος:

850nm

Τύπος ελέγχου:

Να μη-κλείσει με το μάνταλο

Παροχή ηλεκτρικού ρεύματος:

Συνδετήρας:

LC/UPC

Χαρακτηριστικό γνώρισμα:

Άριστη επανάληψη

Συσκευασία λεπτομέρειες:

2pcs σε έναν αφρό με το πλαστικό κιβώτιο

Δυνατότητα προσφοράς:

50000pcs το μήνα

Επισημαίνω:

2x2 οπτικός διακόπτης ινών παράκαμψης

850nm οπτικός διακόπτης ινών παράκαμψης

500mW διακόπτης δικτύων οπτικών ινών

Περιγραφή του προϊόντος

850nm οπτικός διακόπτης ινών παράκαμψης ΚΚ διπλός 2x2

Η Co. GEZHI Photonics, οπτικός διακόπτης ινών παράκαμψης 2x2 του ΕΠΕ διπλός έχει ως σκοπό να παρέχει ότι διαγώνιος-συνδέστε και παρακάμψτε τη λειτουργία μεταξύ των καναλιών εισαγωγής και παραγωγής. Η εργασία του στο μήκος κύματος 850nm. (1260~1650nm, 780nm και το προσαρμοσμένο μήκος κύματος είναι διαθέσιμα. Προσφέρει την άριστη επανάληψη, την απώλεια εισαγωγής και μια ευρεία λειτουργούσα σειρά θερμοκρασίας.

Χαρακτηριστικά γνωρίσματα

Χαμηλή απώλεια εισαγωγής
Άριστη επανάληψη
Χαμηλή λογομαχία
Χαμηλή εξαρτώμενη απώλεια πόλωσης
Ευρύ passband

Εφαρμογές

Μετατροπή πλεονασμού
Οπτικά συστήματα παρακολούθησης
Οπτικός πολυδιαυλωτής προσθέτω-πτώσης

Επανασχηματισμός και αποκατάσταση των δικτύων ινών

Προδιαγραφή

Πρότυπο	Μονάδα	GZ-FSW-D2x2B
Operatingwavelength	NM	850±40/1300±40	1260~1620
μήκος κύματος	NM	850&1300	1310&1550
Απώλεια εισαγωγής	DB	Τύπος: 1.0 Max: 1.5
Επιστροφής απώλεια	DB	MM≥30 SM≥50
Διαγώνια συζήτηση	DB	MM≥35 SM≥55
PDL	DB	≤0.05
WDL	DB	≤0.25
TDL	DB	≤0.25
Επανάληψη	DB	≤±0.02
Τάση	β	3.0 ή 5.0±0.5
Λειτουργούσα ζωή	Χρόνος	≥107
Χρόνος διακοπτών	κα	≤8
Χειρισμός δύναμης	MW	≤500
Λειτουργούσα θερμοκρασία	℃	20~+70 (ο βιομηχανικός τύπος είναι διαθέσιμος)
Θερμοκρασία αποθήκευσης	℃	-40~+85
Χρώμα ινών		P1, P1: Μαύρο P2, P2: Κόκκινος P3, P3: Μπλε P4, P4: Άσπρος
Μέγεθος	χιλ.	27.0×12×8.2
Σημείωση: 1 μέσα στη λειτουργούντα θερμοκρασία και SOP. 2 αποκλείοντας τους συνδετήρες.

Πληροφορίες διαταγής

GZ-D2x2B-Χ-ΧΧ

Τρόπος

Μήκος κύματος

Τύπος τάσης

Πρότυπο ελέγχου

Τύπος ινών

Διάμετρος ινών

Μήκος ινών

Συνδετήρας

S=SM
M=MM

85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others

3=3V
5=5V

L=Latching
Να κλείσει με το μάνταλο N=Non-

5=50/125
6=62.5/125
9=9/125
X=Others

25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others

1=1m
2=1.5m
X=Others

0=None
FP=FC/PC
FA=FC/APC
SP=SC/PC
SA=SC/APC
LP=LC/PC
LA=LC/APC

X=Others

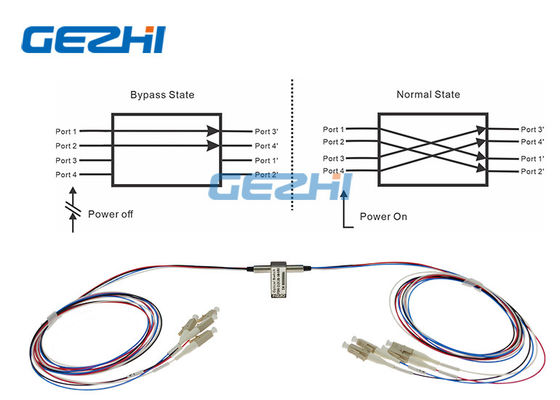

Οπτική διαδρομή

διπλός 2x2 500mW 850nm οπτικός διακόπτης ινών παράκαμψης ΚΚ 0

Καρφίτσες

Τύπος	Κράτος	Καθορισμός καρφιτσών	Δύναμη				Έλεγχος όρου
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Να μη-κλείσει με το μάνταλο	Α	P1- P3	--	--	--	--	Κλείστε	Ανοικτός	Ανοικτός	Κλείστε
		P2-P4
	Β	P1-P1, P2-P2	V+	--	--	GND	Ανοικτός	Κλείστε	Κλείστε	Ανοικτός
		P3-P3, P4-P4
Να κλείσει με το μάνταλο	Α	P1- P3	--	--	GND	V+	Κλείστε	Ανοικτός	Ανοικτός	Κλείστε
		P2-P4
	Β	P1-P1, P2-P2	V+	GND	--	--	Ανοικτός	Κλείστε	Κλείστε	Ανοικτός
